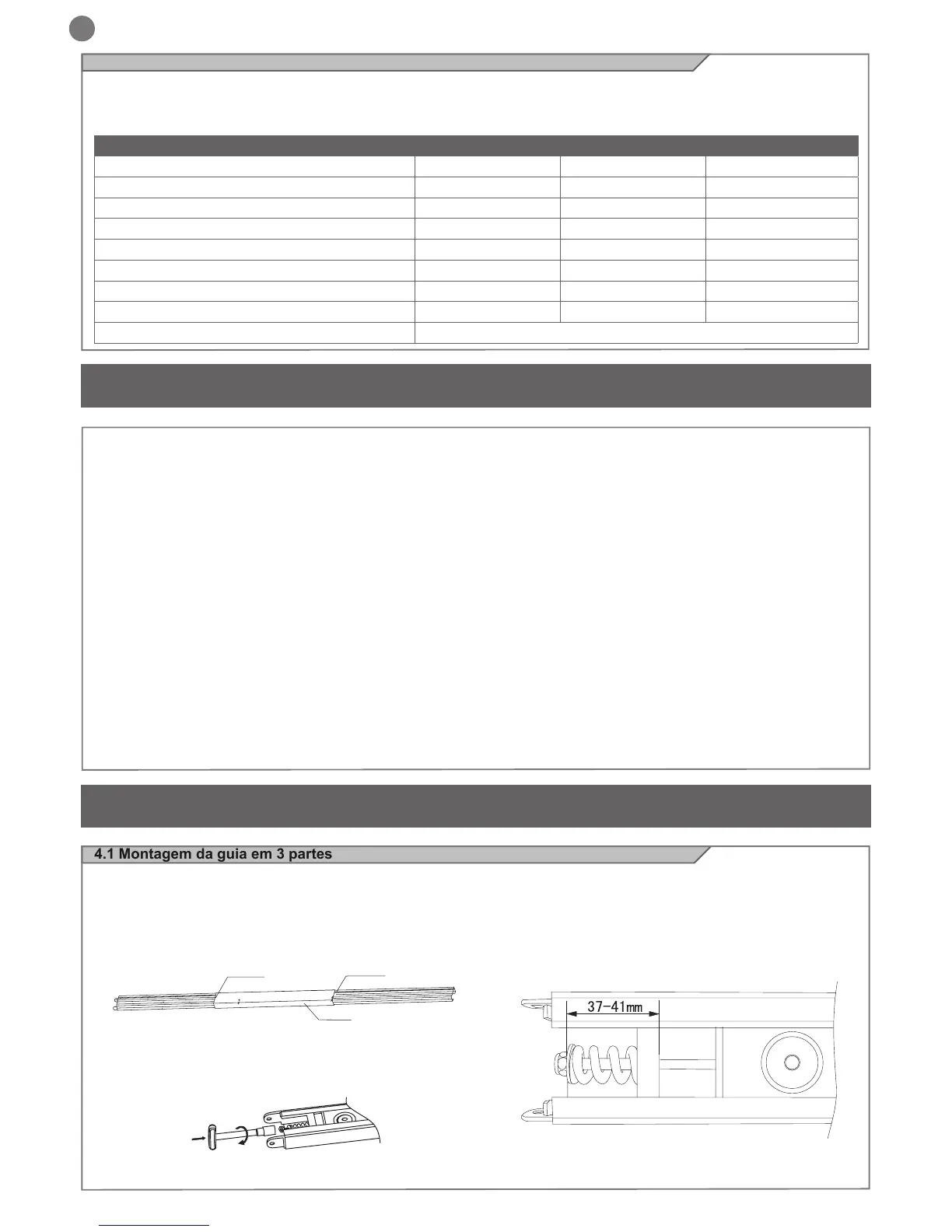

4.1 Montagem da guia em 3 partes
1. Alinhe as três guias
2. Desloque o conector no centro da guia e entre os limites de posi-
ção, repita para o segundo conector
3. Aperte a porca com uma chave de caixa Ø 13
4. Regule a tensão da corrente como indicado no esquema.
Para obterá regulação correcta certique-se de que durante a movi-
mentação do portão a corrente não sai da guia (demasiado frouxa)
ou no caso contrário tenda a arqueara guia (demasiado esticada)
Posição limite
Conector
Posição limite
2.5 Lista cabos necessários
No sistema típico, os cabos necessários para as ligações dos vários
dispositivos estão indicados na tabela da lista de cabos.
Os cabos utilizados devem ser adequados ao tipo de instalação;
TABELA LISTA CABOS
Ligação de 1 a 10 m de 10 a 20 m de 20 a 30 m
Linha eléctrica de alimentação 3 x 1,5 mm
2
3 x 1,5 mm
2
3 x 2,5 mm
2
Luz intermitente 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotocélulas transmissor 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotocélulas receptor 4 x 0,5mm
2
4 x 0,5mm
2
4 x 0,5mm
2
Selector de chave 3 x 0,5 mm
2
3 x 0,5 mm
2
3 x 0,5 mm
2
Bordas xas 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Bordas móveis 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Antena cabo blindado de tipo RG58 Cabo blindado de tipo RG58 máx 10 m
por exemplo, recomenda-se um cabo tipo H03VV-F para cablagem
em ambientes internos ou H07RN-F para cablagem no exterior.
aprox.
3 - VERIFICAÇÕES PRELIMINARES
Antes de instalar o produto, verique e controle os seguintes pon-
tos:
- Vericar se o portão ou a porta são adequados para serem auto-
matizados.
- O peso e a dimensão do portão ou da porta devem incluir-se nos
limites de utilização especicados para a máquina em que é insta-
lado o produto.
- Vericar a presença e a solidez das paragens mecânicas de segu-
rança do portão ou da porta
- Vericar se a zona de xação do produto não está sujeita a inun-
dações
- Condições de elevada acidez ou salinidade ou a proximidade de
fontes de calor poderão causar avarias no produto
- Em caso de condições climáticas extremas (por exemplo, na
presença de neve, gelo, elevada amplitude térmica, temperaturas
elevadas) o atrito poderá aumentar e, portanto, a força necessária
para a movimentação e o impulso inicial poderão ser superiores
aos necessários em condições normais.
Vericar se a movimentação manual do portão ou da porta é uido
e sem zonas de maior atrito ou se existe risco de descarrilamento
do mesmo
- Vericar se o portão ou a porta estão em equilíbrio e se permane-
cem parados caso sejam deixados em qualquer posição
- Vericar se a linha eléctrica à qual será ligado o produto possui
ligação à terra de segurança e é protegida por um dispositivo mag-
netotérmico e diferencial
– Predisponha na rede de alimentação do sistema um dispositivo
de desconexão com uma distância de abertura dos contactos que
permita a desconexão completa nas condições exigidas pela cate-
goria de sobretensão III
- Vericar se todo o material utilizado para a instalação está em
conformidade com as normativas vigentes
4 - INSTALAÇÃO DO PRODUTO
