71
MIN 0 cm
MAX 40 cm
MAX 40 cm

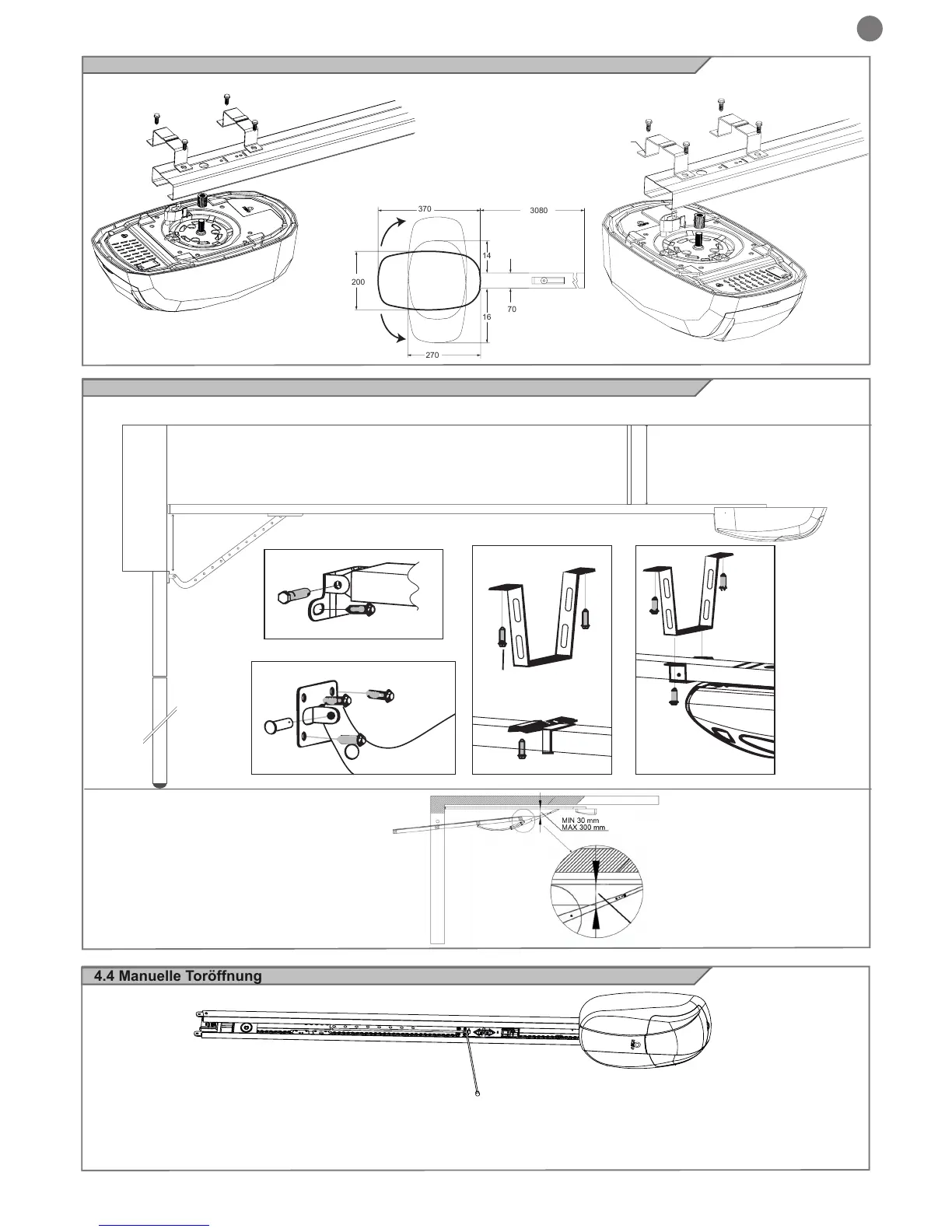

Die Laufschiene, wie in der Abbildung gezeigt, positionieren
Mauer
Tür
Haltebügel
U-förmiger Bügel
Haltebügel
6x80 Schraube
Laufschiene
Expansionsdübel
Expansionsdübel
Expansionsdübel
8x25 Scharnierzapfen
8x20 Schraube
8x20 Schraube
Gebogener Arm für Tür
6x15 Gewindeschneid-
schraube
Türbügel
Befestigung
Befestigung
mit den beiliegenden Bügeln
4.2 Anschluss des Motorkörpers an die Laufschiene
6x15 Gewindeschneidschraube
U-förmiger Bügel
Laufschiene
Seitlicher Toleranzring
Um 90° gedrehter Kopf
Standard
6x15 Gewindeschneidschraube
U-förmiger Bügel
Laufschiene
Seitlicher Toleranzring
4.4 Manuelle Toröffnung
Laufschiene
Laufwerk
Seil
Bei Stromausfall
(1). Bei geschlossenem Tor:
Am Seil ziehen und die Reibungskupplung entriegeln, damit sich das Tor ohne Schwierigkeiten heben kann.
(2). Bei geöffnetem Tor:
Einmal am Seil ziehen, damit sich das Tor nach unten in die Schließstellung geht.
Befestigung der Laufschiene und des Motors am Tor
NB Für die Installation an Schwingtoren ist das
Zubehör BO-SEZ erforderlich.
370
200
14
16
70
3080
270
