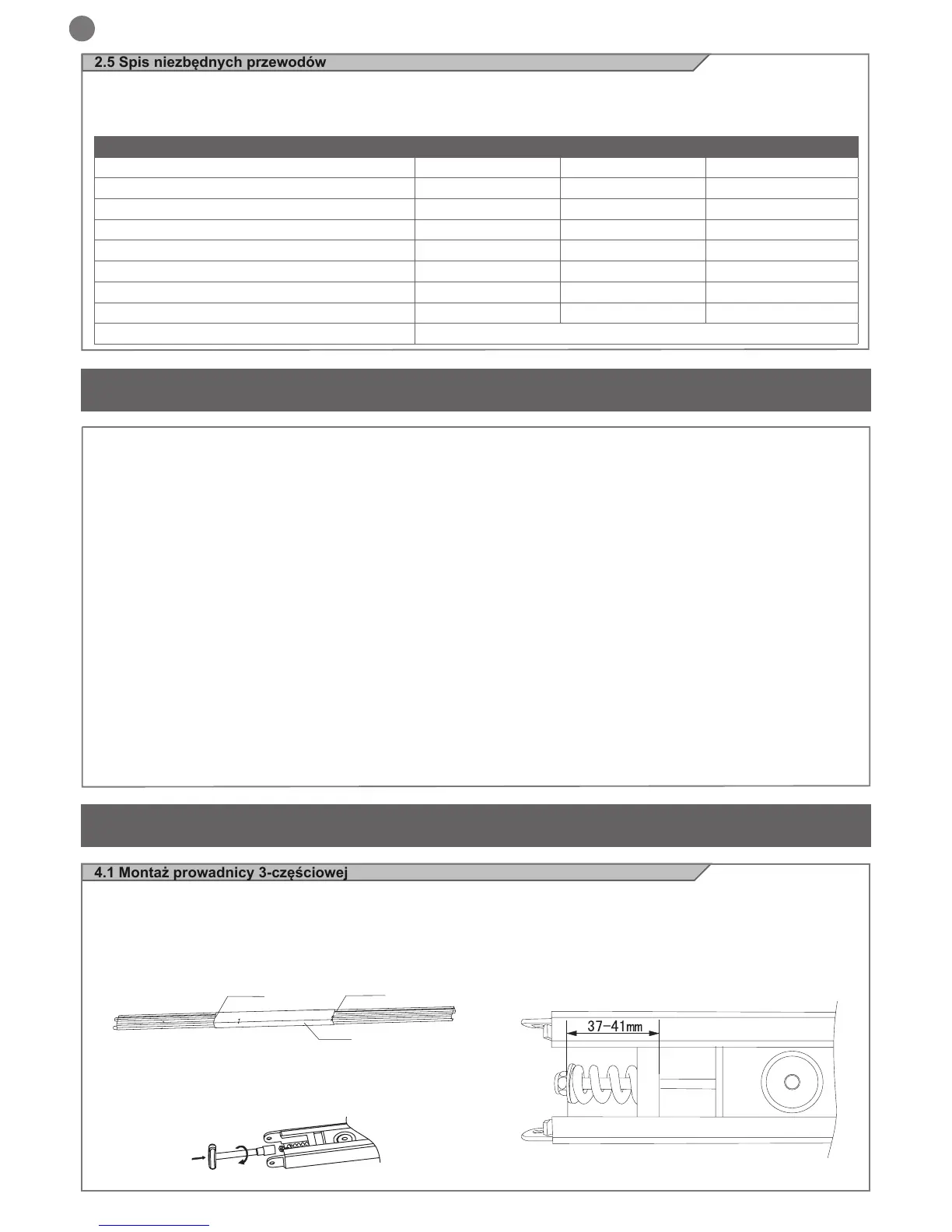

4 - INSTALACJA PRODUKTU
4.1 Montaż prowadnicy 3-częściowej
1. Wyosiować trzy prowadnice
2. Przesunąc konektor na środek prowadnicy w granicach pozycji,
powtórzyć czynność dla drugiego konektora
3. Dokręć śrubę za pomocą klucza Ø 13
4. Dopasuj zgodnie ze wskazówkami schematu łańcucha. Dla pra-
widłowego dopasowania, upewnij się, że w trakcie pracy brama nie
wysuwa się z torów (zbyt luźny) lub, wręcz przeciwnie, nie wygina
ich (zbyt napięty).
Ogranicznik pozycji
Łącznik
Ogranicznik pozycji
2.5 Spis niezbędnych przewodów
W typowej instalacji, przewody konieczne do podłączeń poszcze-
gólnych urządzeń są wskazane w tabeli spisu przewodów.
Używane przewody muszą być dostosowane do rodzaju instalacji;
TABELA SPIS PRZEWODÓW
Połączenie od 1 do 10m od 10 do 20m od 20 do 30m
Linia elektryczna zasilania 3 x 1,5 mm
2
3 x 1,5 mm
2
3 x 2,5 mm
2
Lampa ostrzegawcza 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotokomórki nadajnika 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotokomórki odbiornika 4 x 0,5mm
2
4 x 0,5mm
2
4 x 0,5mm
2
Przełącznik kluczykowy 3 x 0,5 mm
2
3 x 0,5 mm
2
3 x 0,5 mm
2
Listwy stałe 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Listwy ruchome 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Antena przewód ekranowany typu RG58 Przewód ekranowany typu RG58 max 10m
na przykład zaleca się przewód typu H03VV-F przy montażu w śro-
dowisku wewnętrznym lub H07RN-F jeśli umieszczony na zewnątrz
circa
3 - KONTROLE WSTĘPNE
Przed instalacją produktu sprawdzić i skontrolować następujące
punkty:
- Skontrolować, czy brama lub drzwi nadają się do automatyzacji
- Ciężar i wymiary bramy lub drzwi muszą zawierać się w granicach
zastosowania określonych dla automatyki z jaką instalowany jest
produkt
- Skontrolować obecność i solidność ograniczników mechanicznych
zabezpieczających bramę lub drzwi
- Sprawdzić, czy strefa zamocowania produktu nie jest miejscem
podatnym na zalanie.
- Warunki podwyższonej kwasowości lub zasolenia jak i bliskość
źródeł ciepła mogą powodować błędne funkcjonowanie produktu
- W ekstremalnych warunkach klimatycznych (takich jak na przykład
śnieg, lód, nagły wzrost temperatury, wysokie temperatury) mogłoby
dojść do wzmożonego tarcia i tym samym siła potrzebna do poru-
szania oraz początkowa moc rozruchowa mogą być większe niż w
normalnych warunkach
- Skontrolować, czy ruch ręczny bramy lub drzwi jest płynny i pozba-
wiony miejsc o zwiększonym tarciu lub czy nie ma niebezpieczeń-
stwa wykolejenia się skrzydła
- Skontrolować, czy brama lub drzwi w równowadze i czy przy
pozostawieniu ich w dowolnej pozycji, pozostają w bezruchu
- Sprawdzić, czy linia elektryczna, do której będzie podłączony pro-
dukt, jest wyposażona w odpowiednie uziemienie zabezpieczające
i czy jest chroniona przez wyłącznik magnetotermiczny i dyferencjał
Należy przewidzieć w sieci zasilania instalacji urządzenie rozłą-
czające o takiej odległości rozwarcia styków, która umożliwi całko-
wite rozłączenie w warunkach określonych w kategorii przepięcia III
- Sprawdzić, czy cały materiał używany do instalacji jest zgodny z
obowiązującymi przepisami
