MODUŁOWE CENTRALE KLIMATYZACYJNE EVO-S, EVO-H
DOKUMENTACJA TECHNICZNO-RUCHOWA

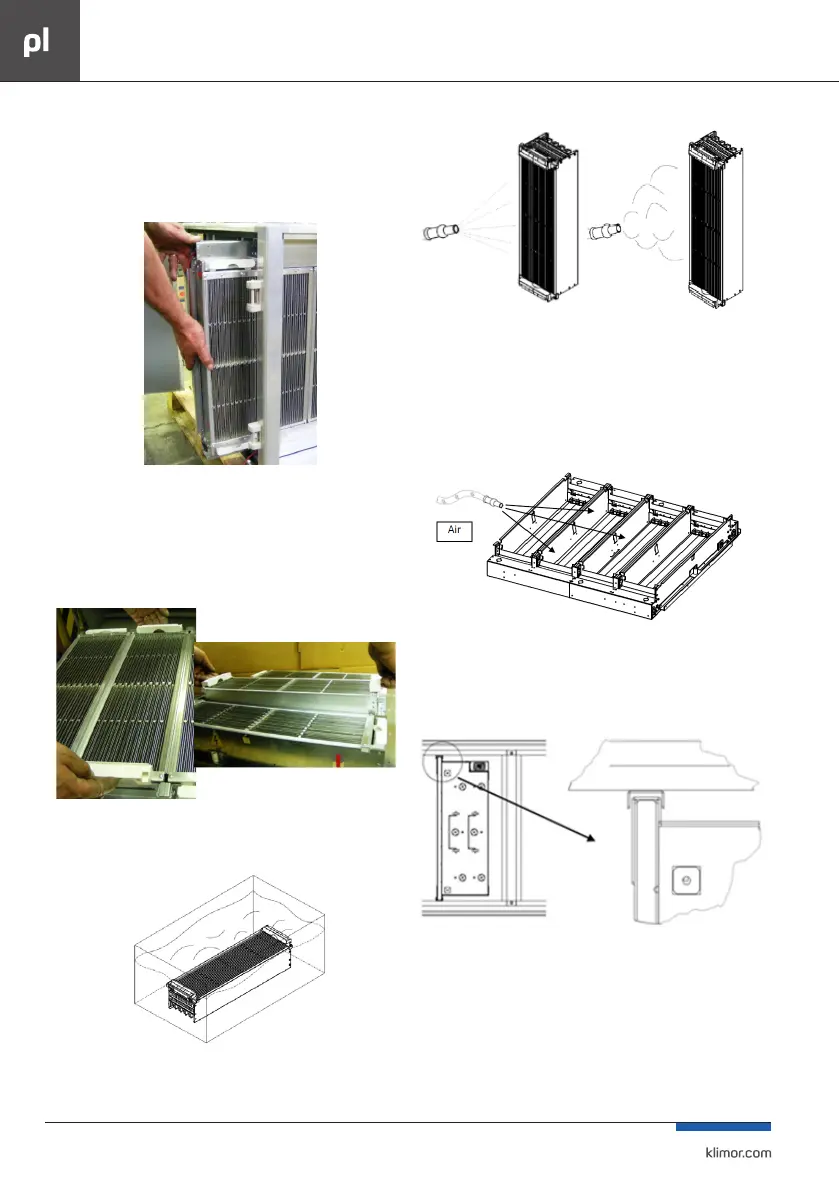

Demontaż / Montaż ltrów w centrali
Usuń ltr elektrostatyczny z jego prowadnic za pomocą
uchwytu. Unikaj dotykania wewnętrznych płyt aluminio-
wych palcami. Jeśli to możliwe (pionowe ltry), zdemonto-
wać poszczególne sekcje katodowe, co uczyni go lżejszym
i ułatwi proces demontażu.
Rys. Nr 45 Demontaż / Montaż ltrów w centrali
Demontaż / Montaż sekcji katodowych
Po umieszczeniu modułu ltra w pozycji poziomej, usunąć
każdą sekcję do konserwacji i czyszczenia.
Podnieść uchwyty i wysunąć sekcję katodową z ltra jak po-
kazano na zdjęciu. Plastikowe uchwyty pozwalają na łatwe
usuwanie sekcji i transportowanie.
Rys. Nr 46 Demontaż / Montaż sekcji katodowych
Czyszczenie ltrów/ sekcji katodowych
Woda z detergentem (kąpiel maks. 100°C)
Rys. Nr 47 Czyszczenie w kapieli
Rys. Nr 48 Czyszczenie powietrzem i parą
Czyszczenie sekcji zabudowy modułów ltracyjnych
Jeżeli zajdzie konieczność możliwe jest czyszczenie ramy
ltrów elektrostatycznych powietrzem uważając, aby nie
uszkodzić elektrod. W przypadku silnych zabrudzeń dopusz-
czalne jest czyszczenie roztworem alkoholu poprzez delikat-
ne przecieranie nawilżaną szmatką.
Rys. Nr 49 Czyszczenie sekcji zabudowy powietrzem
4.3.3 Podłączenie ltrów elektrostatycznych pasywno-aktywnych
Filtry elektrostatyczne w wersji pasywno-aktywnej, montuje
się w prowadnicy prostej typu SR, w którą ltr jest wsuwany.
Rys. Nr 50 Montaż ltra
Filtr jest dostarczany z gniazdem, dla podłączenia napięcia
jednofazowego 230V 50/60Hz przez odpowiednie złącze (1)
CA. W przypadku kilku ltrów, używane jest złącze (2) CG
do zasilania kolejnego ltra. W ostatnim złączu montuje się
końcówkę CT ze względów bezpieczeństwa (3).
