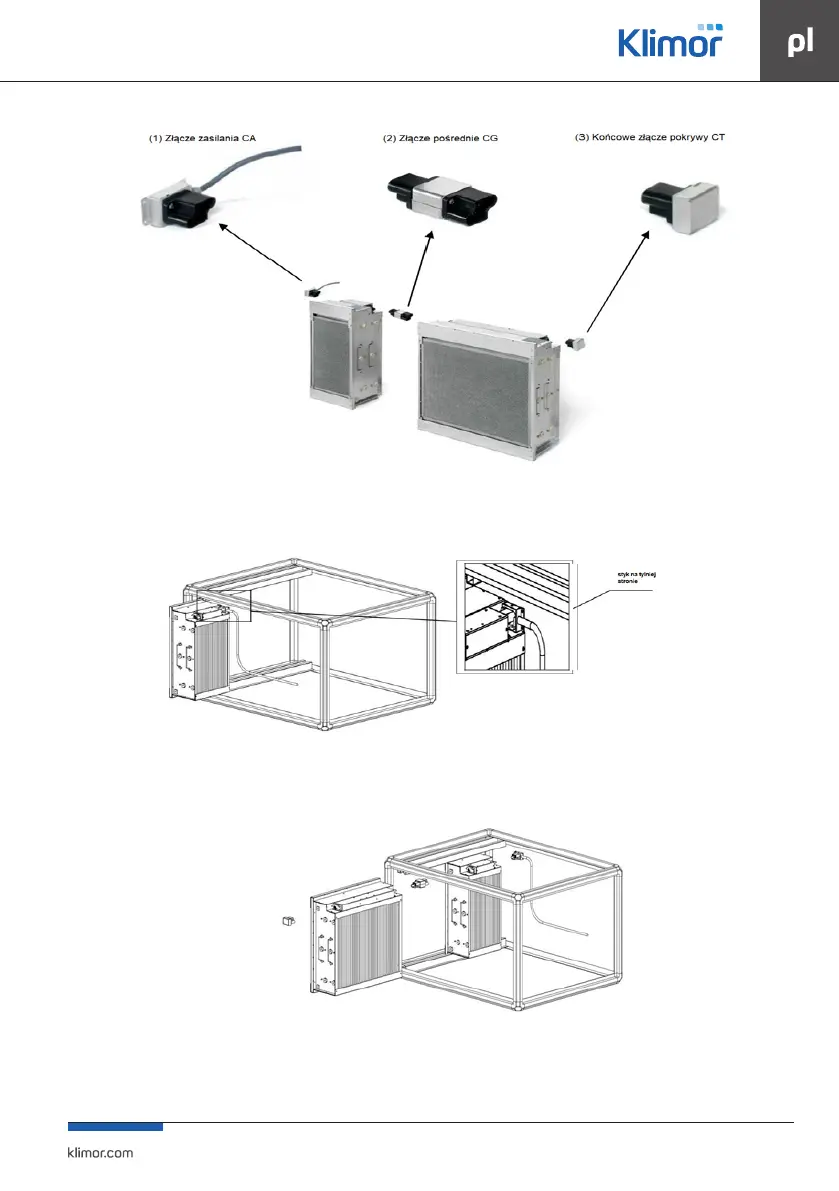

Rys. Nr 51 Podłączenie wtyczek zasilania
4.3.4 Montaż ltrów pasywno-aktywnych
Włożyć złącze zasilania do gniazda, przedtem usunąć folię ochronną z naklejki z tyłu złącza zasilania.
Rys. Nr 52 Montaż pierwszego ltra
Pchnąć celę aż do końca. Wtyk zasilania może opierać się o tylną ścianę centrali. Wstawić ltry jeden po drugim, dodając
złącze pośrednie między nimi / między każdą parą.
Rys. Nr 53 Montaż kolejnego ltra
