Wstawić wtyk końcowy na końcu ostatniego ltra i zamocować go mechanicznie za pomocą dodanej śruby.
Jest to dodatkowe zabezpieczenie, aby uniknąć przypadkowych kontaktów elektrycznych z obudową.

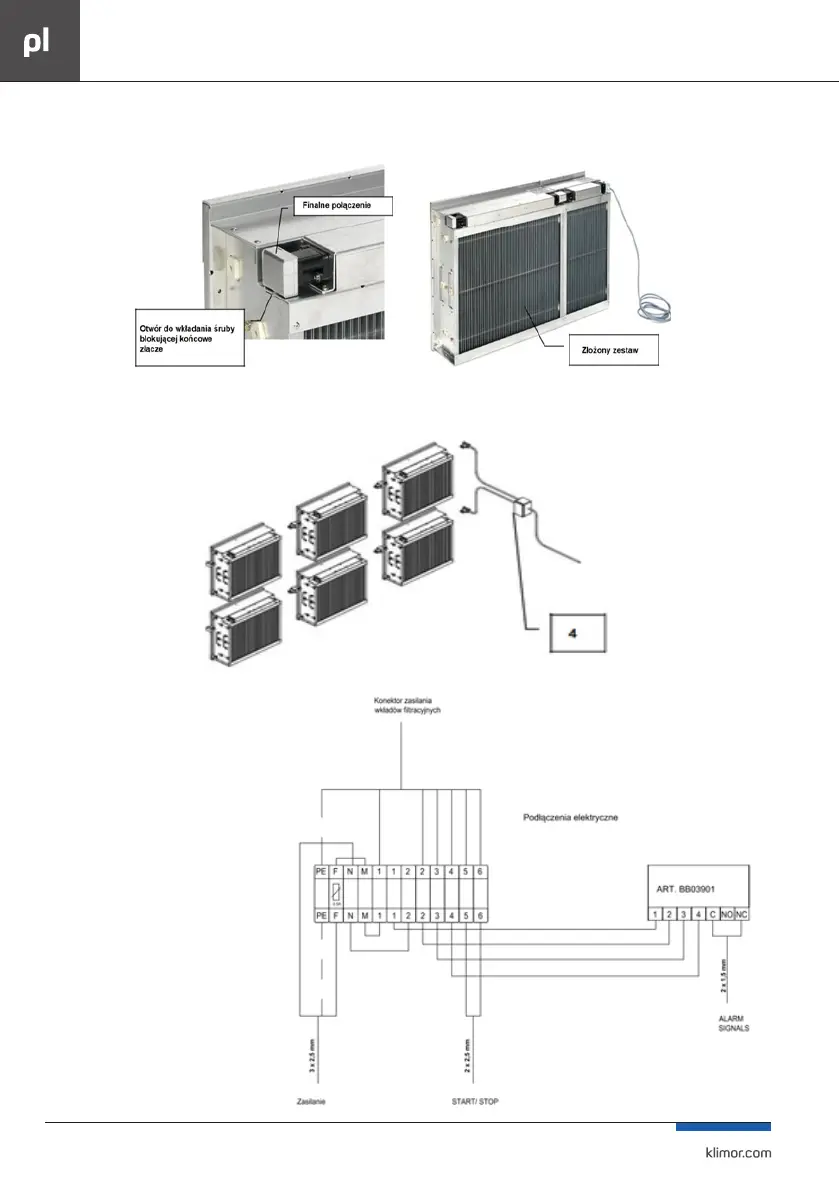

Rys. Nr 54 Złożony zestaw
W przypadku łączenia dwóch rzędów ltrów, należy użyć skrzynkę rozgałęźną(4).
Rys. Nr 55 Montaż ltrów przy dwóch rzędach
Zasilnie - przewód 3x2,5mm
Start/Stop - przewód 2x2,5mm
Sygnał alarmu - przewód 2x1,5mm
Rys. Nr 56 Podłączenie elektryczne ltrów pasywno-ak-
tywnych
