5 Mechanische Installation
Maßzeichnungen finden Sie im Kapitel "Dimension Drawings" ab S.117.
5.1 Wichtige Hinweise
Nur Fachleute mit Maschinenbau-Kenntnissen dürfen den Motor montieren.
— Schützen Sie die Motoren vor unzulässiger Beanspruchung. Bei Transport und
Handhabung dürfen keine Bauelemente beschädigt werden.
— Der Einbauort muss frei von leitfähigen und aggressiven Stoffen sein.
Bei V3-Montage (Wellenende nach oben), darf keine Flüssigkeit in die Lager ein-
dringen. Bei gekapseltem Einbau sprechen Sie zunächst mit unserer Applikations-
abteilung.
— Stellen Sie die ungehinderte Belüftung der Motoren sicher und beachten Sie die zu-
lässige Umgebungs- und Flanschtemperatur. Bei Umgebungstemperaturen über
40°C sprechen Sie mit unserer Applikationsabteilung. Sorgen Sie für ausreichende
Wärmeabfuhr in der Umgebung und am Motorflansch, um die maximal zulässige
Flanschtemperatur von 65°C im S1-Betrieb nicht zu überschreiten.

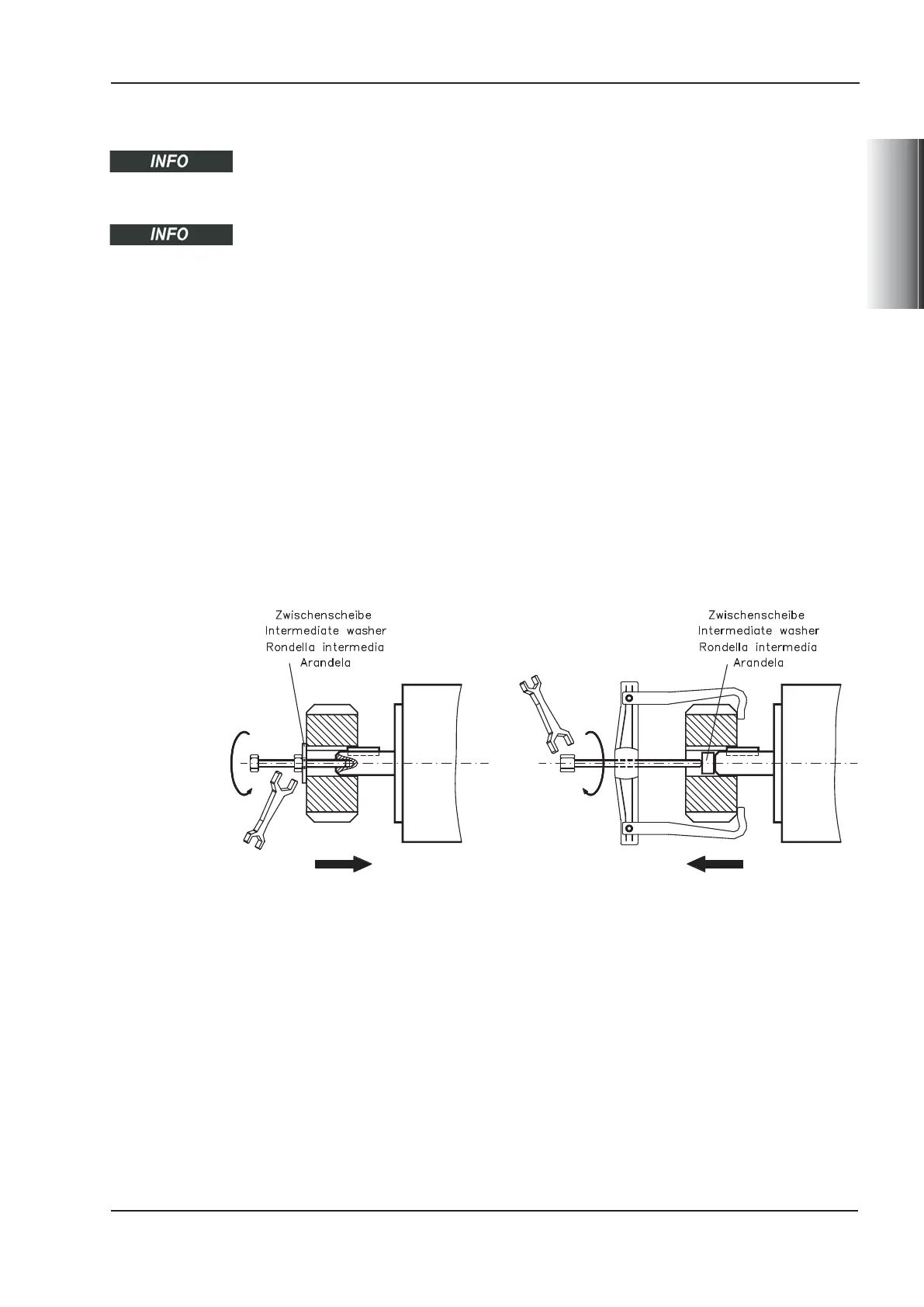

— Servomotoren sind Präzisionsgeräte. Insbesondere Flansch und Welle sind bei La-
gerung und Einbau gefährdet — vermeiden Sie daher rohe Kraftanwendung. Benut-
zen Sie zum Aufziehen von Kupplungen, Zahnrädern oder Riemenscheiben unbe-
dingt das vorgesehene Anzugsgewinde in der Motorwelle und erwärmen Sie, sofern
möglich, die Abtriebselemente. Schläge oder Gewaltanwendung führen zur Schädi-
gung von Kugellagern und Welle.
— Verwenden Sie nach Möglichkeit nur spielfreie, reibschlüssige Spannzangen oder
Kupplungen. Achten Sie auf korrektes Ausrichten der Kupplung. Ein Versatz führt zu
unzulässigen Vibrationen und zur Zerstörung von Kugellagern und Kupplung.
— Vermeiden Sie unter allen Umständen eine mechanisch überbestimmte Lagerung
der Motorwelle durch starre Kupplung und externe Lagerung (z.B. im Getriebe).
— Beachten Sie die Motorpolzahl und die Resolverpolzahl und stellen Sie bei den ver-
wendeten Servoverstärkern die Polzahlen unbedingt korrekt ein. Falsche Einstellung
kann besonders bei kleinen Motoren zur Zerstörung führen.
—
Vermeiden Sie möglichst eine axiale Belastung der Motorwelle. Eine axiale Bela
-
stung verkürzt die Lebensdauer des Motors erheblich.
—
Prüfen Sie die Einhaltung der zulässigen Radial- und Axialbelastungen F
R
und F
A
.
Bei Verwendung eines Zahnriemen-Antriebs ergibt sich der minimal zulässige
Durchmesser des Ritzels z.B. nach der Gleichung:
dMF
Rmin
(/)³´
0
2
.
Servomotoren AKM Deutsch - 25
Kollmorgen 04/2013 Mechanische Installation
DEUTSCH
