21 Installazione meccanica
Le illustrazioni di dimensione possono essere trovate nel p.117.
21.1 Indicazioni importanti
Solo personale tecnico con esperienza di montaggio meccanico può montare il motore.
— Proteggere i motori da sollecitazioni non ammesse. Durante il trasporto e la movi-
mentazione nNon ci devono essere le parti danneggiate.
— Il luogo di installazione deve essere privo di materiali conduttivi e aggressivi. In caso
di il montaggio V3 (estremità dell'albero rivolta verso l'alto) assicurarsi che nessun li-
quido si infiltri nei cuscinetti. In caso di montaggio in esecuzione chiusa consultare
prima il nostro settore applicazioni.
— Assicurare la libera ventilazione dei motori e rispettare i valori ammessi per la tem-
peratura ambiente e della flangia. In caso di temperature ambiente superiori ai 40°C
consultare prima il nostro settore applicazioni. Garantire una sufficiente dissipazione
di calore nell'ambiente e sulla flangia del motore per non superare la temperatura
massima ammessa per la flangia, pari a di 65°C nel funzionamento S1.
— In particolare flangia e albero possono trovarsi in una condizione critica durante lo

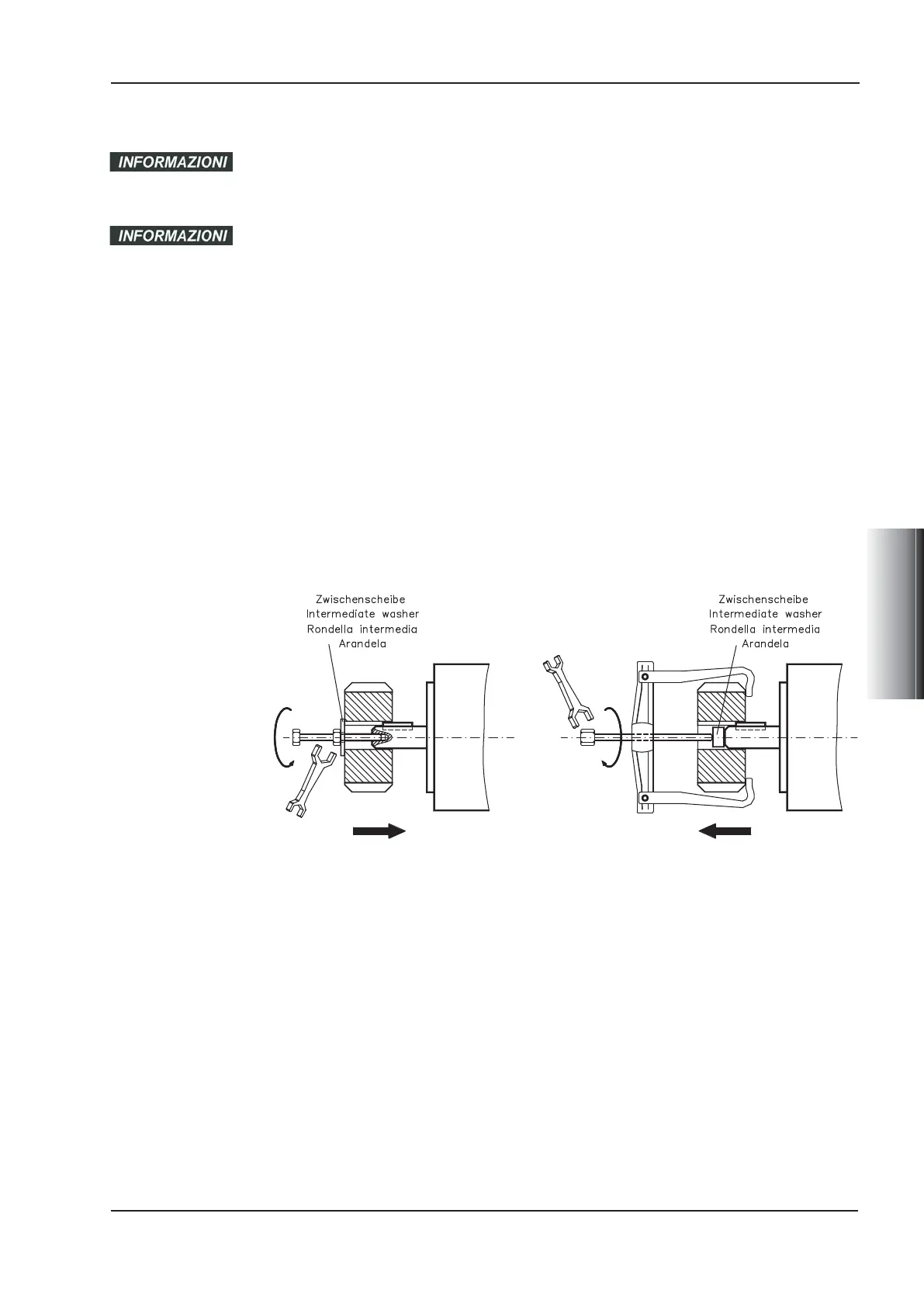

stoccaggio ed il montaggio. Per fissare accoppiamenti, ruote dentate o pulegge uti-
lizzare la filettatura di serraggio prevista per l'albero motore e, se possibile, riscalda-
re le prese di forza. Urti o l'esercizio di forza eccessiva possono danneggiare cusci-
netti a sfere e albero.
— Se possibile impiegare esclusivamente Pinze o accoppiamenti privi di gioco, con ac-
coppiamento per attrito. Assicurarsi che l'accoppiamento sia allineato correttamente.
Eventuali spostamenti possono causare vibrazioni non ammesse e possono deter-
minare la rottura dei cuscinetti a sfere e dell'accoppiamento stesso.
— Evitare sempre di sovradimensionare meccanicamente il supporto dell'albero moto-
re usando un accoppiamento rigido e un supporto supplementare esterno (ad esem-
pio nella trasmissione).
— Rispettare il numero di poli del motore e del resolver e nei servoamplificatori utilizza-
ti impostare il numero di poli in modo corretto. Una regolazione errata può comporta-
re danni irreversibili, in particolare nei motori di piccole dimensioni.
— Evitare il più possibile la sollecitazione assiale dell'albero motore. Una sollecitazione
assiale riduce notevolmente la durata del motore.
—
Verificare il rispetto delle sollecitazioni radiali e assiali ammesse F
R
eF
A
. Impiegan
-
do ana trasmissione a cinghia dentata, il diametro minimo ammesso per il pignone
viene ad esempio calcolato in base all'equazione:
dMF
Rmin
(/)³´
0
2
.
Servomotori AKM Italiano - 73
Kollmorgen 04/2013 Installazione meccanica
ITALIANO
