Kyocera FS-C8500DN Service Manual

4
3
2
A
1
2. ドキュメントフィニッシャ(A) の右カバーを
開く。
2. Aprire il pannello destro della finitrice di
documenti (A).
2. Öffnen Sie die rechte Abdeckung des
Dokument-Finishers (A).
2. Abra la cubierta derecha del finalizador de
documentos (A).
2. Ouvrir le capot de droite du retoucheur de
document (A).
2. Open the right cover of the document
finisher (A).

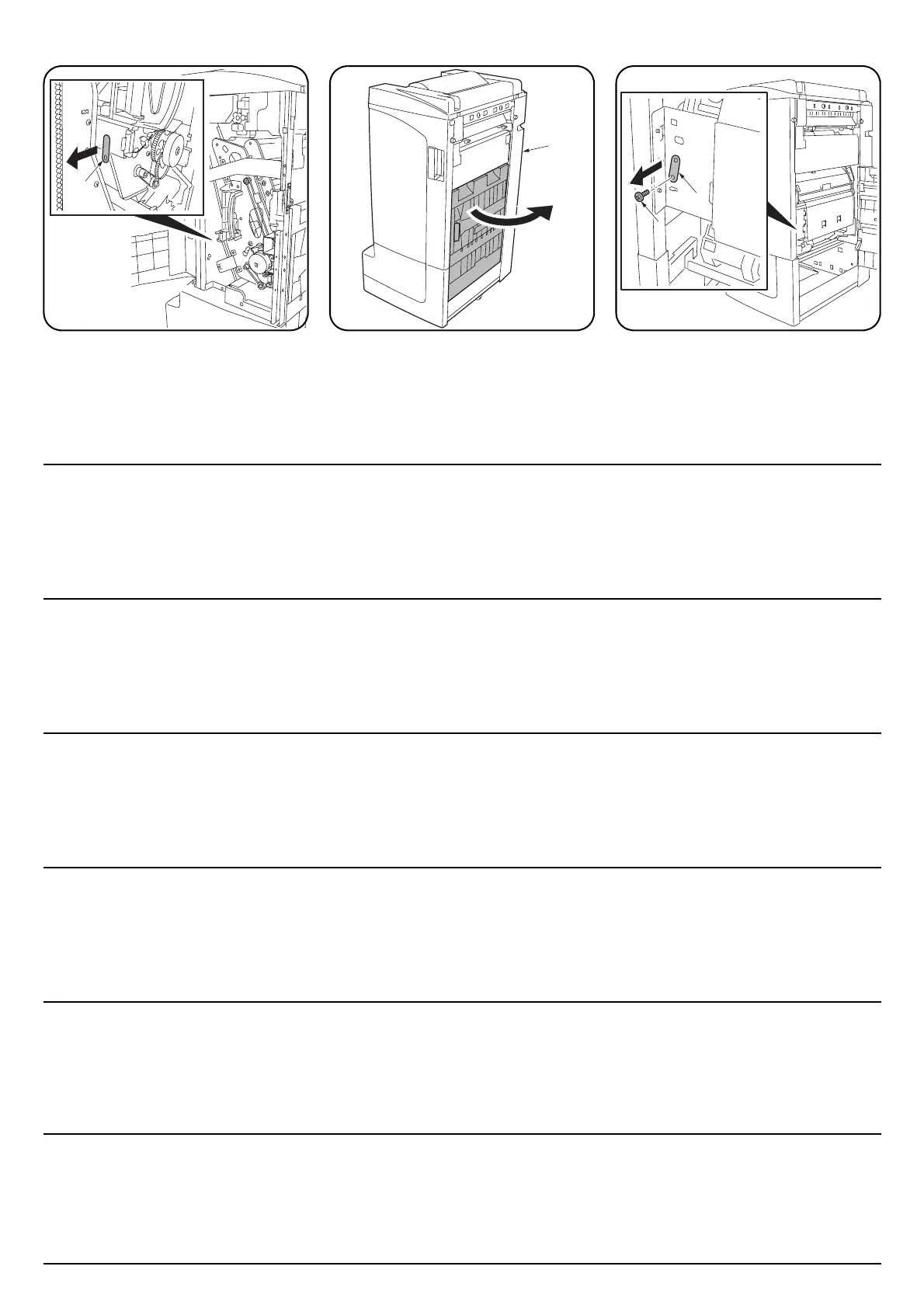

Removing the slider fixing pin
1. Open the front cover of the document
finisher (A).
Remove the fixing tape from the slider of the
inner tray and remove the slider fixing pin
A(1).
3. Remove the screw (2) to remove the slider
fixing pin B (3).
Enlèvement de la broche de fixation de la
règle
1. Ouvrir le capot avant du retoucheur de
documents (A).
Retirer la bande de fixation de la règle du
plateau interne et retirer la broche de fixation
A (1).
3. Retirer la vis (2) pour retirer la broche de
fixation de la règle B (3).
Extracción del pasador de fijación del
deslizador
1. Abra la cubierta delantera del finalizador de
documentos (A).
Quite la cinta de fijación del deslizador de la
bandeja interior y quite el pasador de fijación
del deslizador A (1).
3. Quite el tornillo (2) para quitar el pasador de
fijación del deslizador B (3).
Entfernen des Schieber-Fixierstifts
1. Öffnen Sie die vordere Abdeckung des
Dokument-Finishers (A).
Entfernen Sie das Klebeband vom Schieber
des Innenfachs, und bauen Sie danach den
Schieber-Fixierstift A (1) aus.
3. Lösen Sie die Schraube (2), um den
Fixierstift B (3) vom Schieber zu entfernen.
Rimozione del perno di fissaggio dello
scivolo
1. Aprire il pannello anteriore della finitrice di
documenti (A).
Togliere il nastro adesivo dallo scivolo del
vassoio interno e rimuovere il perno di
fissaggio dello scivolo A (1).
3. Togliere la vite (2) per rimuovere il perno di
fissaggio dello scivolo B (3).
スライダ固定ピンの取り外し
1. ドキュメントフィニッシャ（A）の前カバーを
開く。
内部トレイのスライダの固定テープを剥が
し、スライダ固定ピン A(1) を取り外す。
3. ビス (2)1 本を外し、スライダ固定ピン B(3)
を取り外す。
拆下滑板固定销
1. 打开装订器（A）的前盖板。
从内部托盘的滑板上拆下固定胶带并拆下滑
板固定销 A（1）。
2. 打开装订器（A）的右盖板。 3. 取下螺丝（2）以便拆下滑板固定销 B（3）。

Kyocera FS-C8500DN Specifications

General

Color	Yes
Print technology	Laser
Maximum resolution	600 x 600 DPI
Time to first page (black, normal)	5.2 s
Time to first page (color, normal)	6.7 s
Print speed (black, normal quality, A3)	28 ppm
Print speed (color, normal quality, A3)	25 ppm
Print speed (black, normal quality, A4/US Letter)	55 ppm
Print speed (color, normal quality, A4/US Letter)	50 ppm
Internal memory	1024 MB
Processor model	PowerPC 750GL
Maximum internal memory	2048 MB
Sound power level (standby)	27, 26 dB
Sound pressure level (printing)	55 dB
Total input capacity	- sheets
Total output capacity	500 sheets
Maximum input capacity	100 sheets
Multi-Purpose tray input capacity	4100 sheets
Maximum print size	297 x 420 mm
Paper tray media types	Envelopes, Plain paper
Paper tray media weight	60 - 220 g/m²
Non-ISO print media sizes	Folio (media size), Letter (media size)
ISO A-series sizes (A0...A9)	A3, A4, A5
ISO B-series sizes (B0...B9)	B5
Maximum ISO A-series paper size	A3
Standard interfaces	USB 2.0
USB 2.0 ports quantity	3
Network ready	No
Power requirements	220/240 V, 50/60 Hz
Wireless option type	Wireless LAN (802.11b/g)
Power consumption (active)	1250 W
Compatible operating systems	Windows, Mac OS X 10.2 +, UNIX, LINUX
Maximum duty cycle	150000 pages per month
Recommended duty cycle	25000 pages per month
AC input voltage	220 - 240 V
AC input frequency	50 - 60 Hz
Power consumption (standby)	200 W
Power consumption (PowerSave)	15 W
Display	LCD
Certification	GS, TÜV, CE

Weight and Dimensions

Dimensions (WxDxH)	605 x 680 x 691 mm
