УСТАНОВКА
153152
УСТАНОВКА
РУССКИЙ ЯЗЫК
●

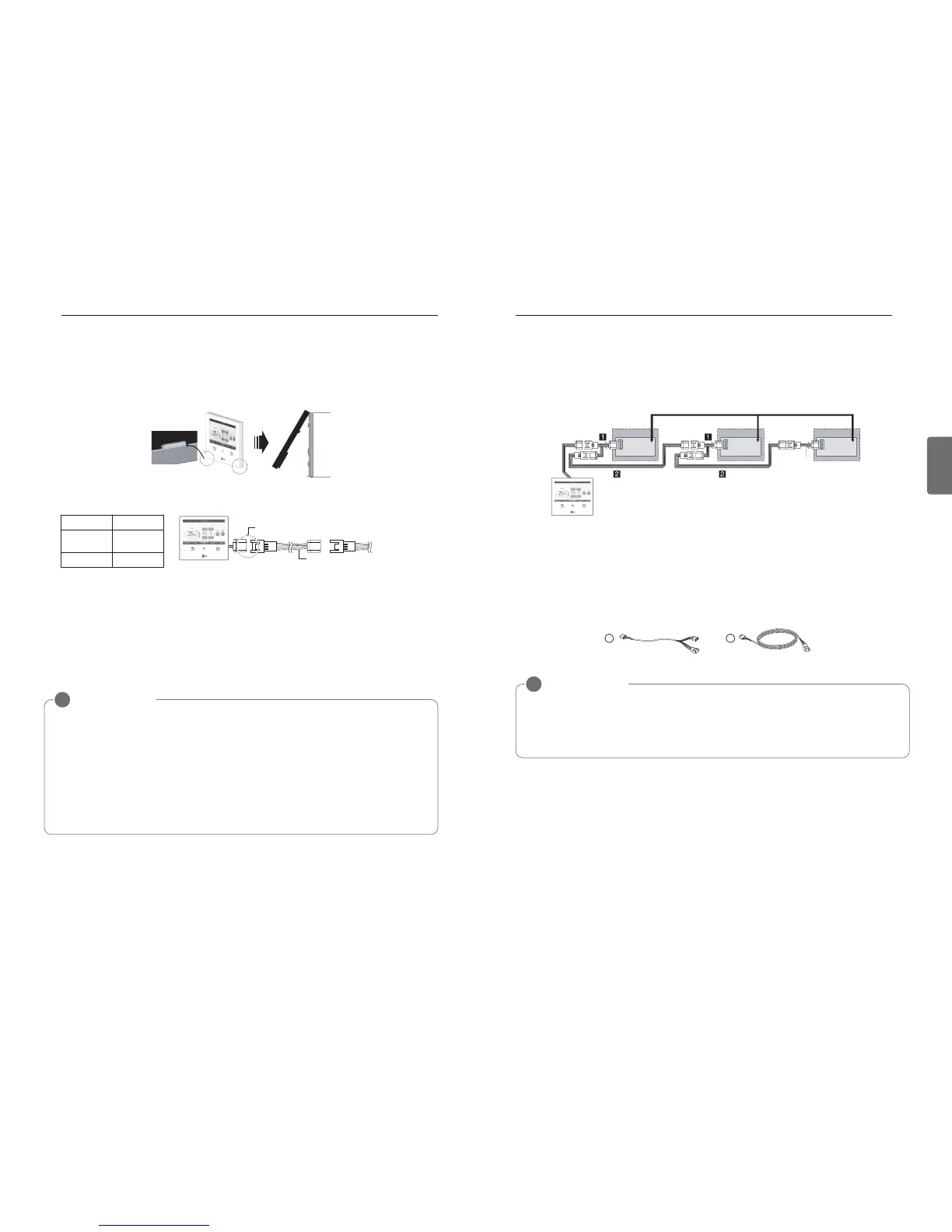

При снятии пульта ДУ с задней панели вставьте отвертку с плоским лезвием в разделительное отвер-
стие нижней части и поверните отвертку по часовой стрелке, чтобы снять пульт ДУ.
- На нижней стороне имеется 2 разделительных отверстия. Медленно отсоедините
пульт ДУ от задней панели, пользуясь каждым отверстием.
- Во время снятия будьте внимательны, чтобы не повредить внутренние детали.
● Для подключения внутреннего блока к пульту ДУ используйте кабель управления
● Обратите внимание на рекомендации по подключению кабеля управления
- Не устанавливайте кабель длиной более 50 м. (Длинный кабель может быть причиной
ошибки связи, такой как CH03)
- Если расстояние между проводным пультом ДУ и внутренним блоком равно 10 м или
больше, воспользуйтесь удлинителем длиной 10 м. (Модель: PZCWRC1)
- Если с помощью одного проводного пульта ДУ управляют несколькими внутренними
блоками: используйте кабель группового управления.
(Модель: PZCWRCG3)
Проверьте надежность крепления разъема.
Соединительный кабель
К внутреннему
блоку
<Порядок снятия>
12 V Красный
Сигналь-
ный кабель
Жёлтый
ЗАЗЕМЛЕНИЕ
Чёрный
ПРИМЕЧАНИЕ
!
• После установки пульта ДУ не производите рядом стене никаких работ (Это может
быть причиной неполадок датчика температуры.)
• Не устанавливайте кабель длиной более 50 м. (Длинный кабель может быть причи-
ной ошибки связи, такой как CH03)
h Во время установки кабеля-удлинителя тщательно проверьте соединительный
разъем а также подключение кабеля к пульту ДУ
h Если кабель-удлинитель подсоединён в неправильном направлении, то пульт ДУ
не будет функционировать
h Технические характеристики кабеля-удлинителя: используйте экранированный
двухжильный кабель или эквивалентный кабель более высокого класса.
Порядок подключения дополнительных принадлежностей для группового управле-
ния, следующий:
① Кабель группового управления (PZCWRCG3): подключается к проводному пульту ДУ
внутреннего блока
② Кабель-удлинитель (PZCWRC1): подключается к кабелю №1 и к разъему проводного
пульта ДУ для ведомого внутреннего блока
После того как подключен кабель №1, подключите кабель №2.
Главная плата управления внутреннего блока
Внутренний блок 1
Внутренний блок 2 Внутренний блок 3
Главный Ведомый Ведомый
КРАСНЫЙ (12 В)
ЖЁЛТЫЙ (СИГНАЛЬНЫЙ)
ЧЁРНЫЙ (ЗАЗЕМЛЕНИЕ)
ЖЁЛТЫЙ (СИГНАЛЬНЫЙ)
ЧЁРНЫЙ (ЗАЗЕМЛЕНИЕ)
ЖЁЛТЫЙ (СИГНАЛЬНЫЙ)
ЧЁРНЫЙ (ЗАЗЕМЛЕНИЕ)
ПРИМЕЧАНИЕ
!
• К внутреннему блоку, установленному в качестве ведомого устройства, подклю-
чаются только заземление и сигнальный кабель. (Если подключен и кабель пита-
ния, он может быть причиной ошибок связи.)
• Дополнительные принадлежности следует приобретать только в специализованных
компаниях
● Проверьте возможность подобного подключения по документации внутреннего блока
- Групповое управление применяется только для моделей внутренних блоков имеющих
подобную возможность (модели внутренних блоков Multi V plus II и более новые)
h Подробности см. в разделе "Главный/ведомый пульт ДУ".
Групповое управление
К одному пульту управления можно подключить несколько внутренних блоков (2 и более)
h Для подключения используйте кабель группового управления.
