February 14, 2012 6816985H01-F

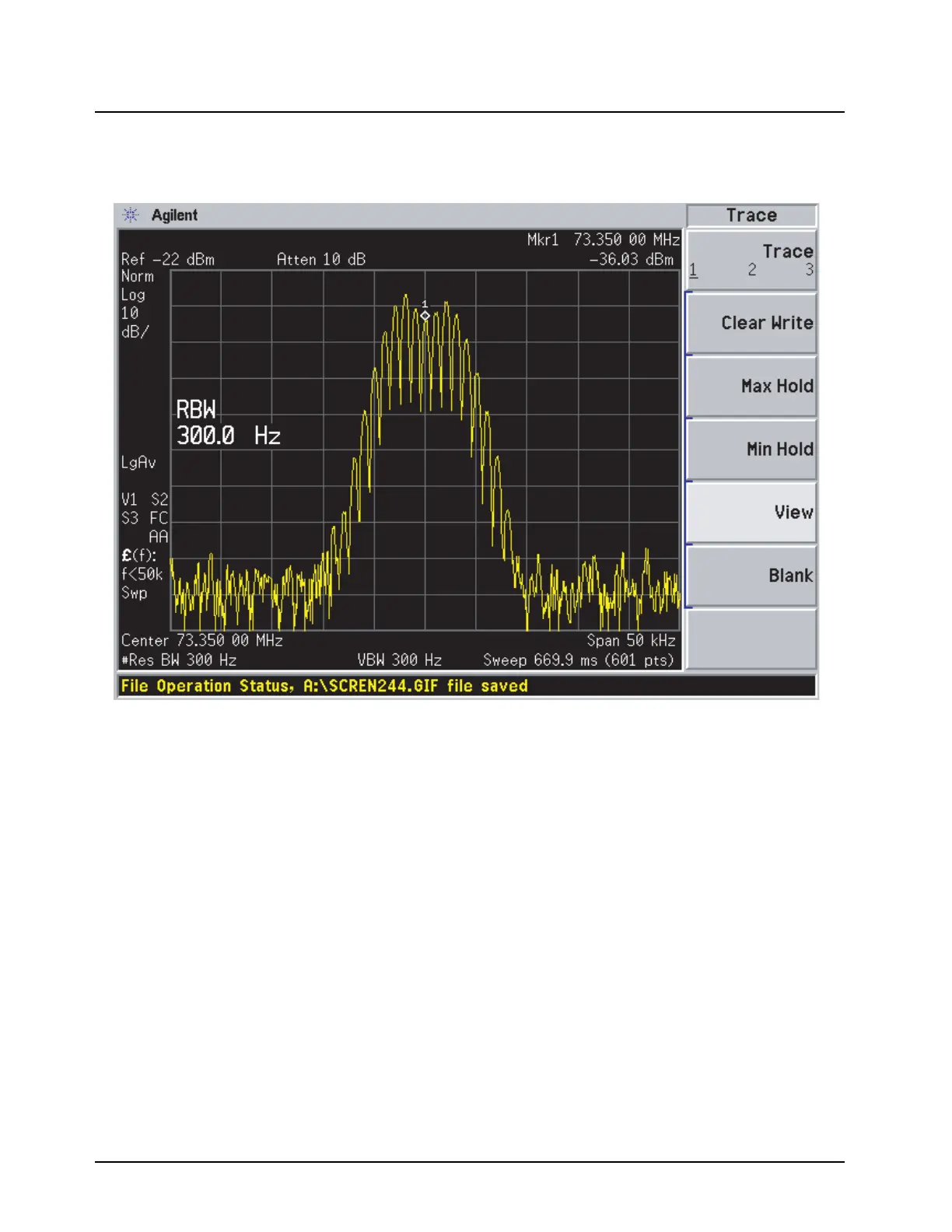

7.3-28 UHF2 Troubleshooting Waveforms: PP26 Mixer Out (IF)
7.3.27PP26 Mixer Out (IF)
Probe point: C68.
Typical RX signal with 1 kHz modulation. Display shows modulation components of carrier.
