9-18
“Confidential, Do Not Duplicate without written authorization from NEC.”

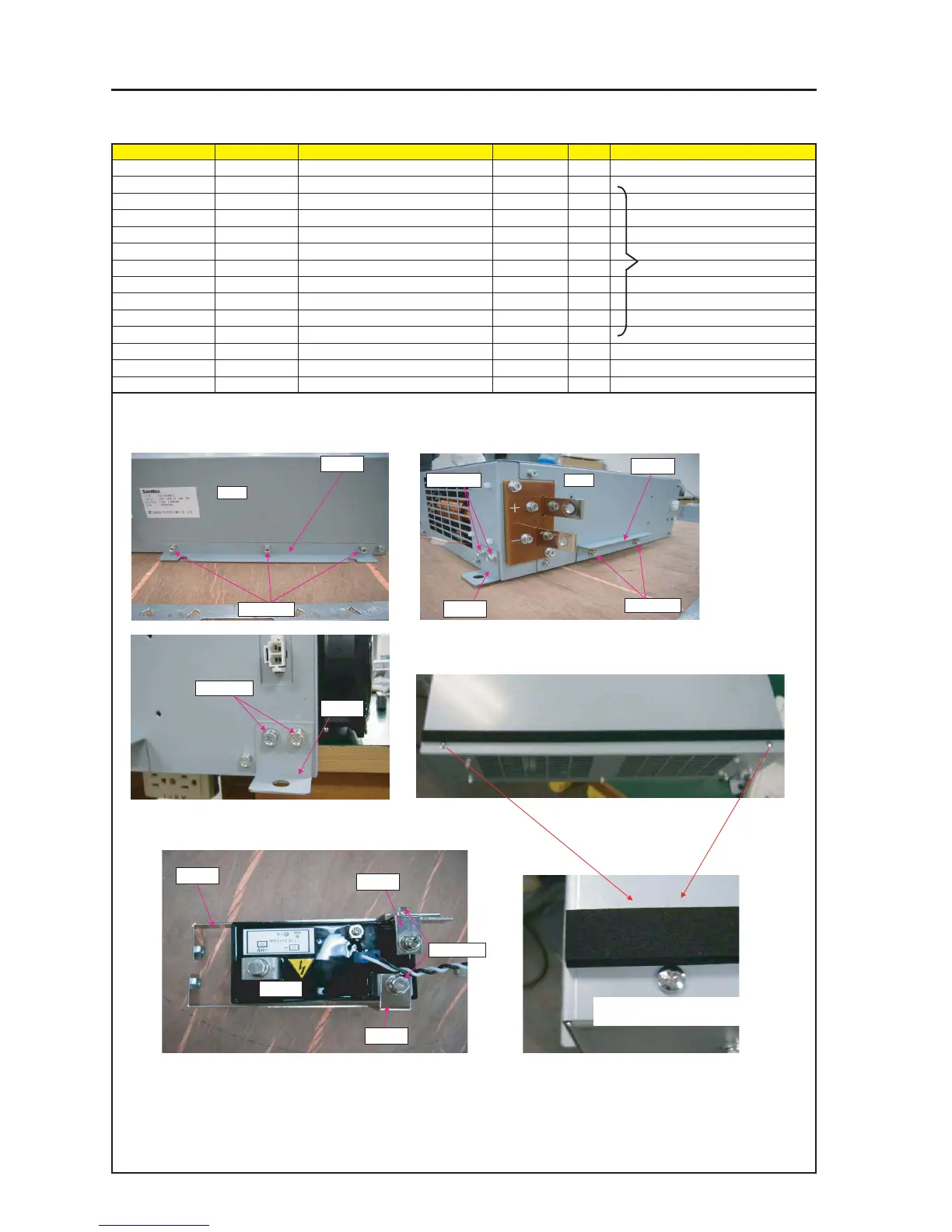

ASSEMBLY DIAGRAM
Diagram symbol Circuit symbol Part name Part code Q’ty Remarks
PRT1 POWER SUPPLY 3N101241 1
PRT2 Bracket 1 1
PRT3 Bracket 2 1
PRT4 Bracket 3 2
PRT5 Cushion 1 Use the appended goods of
PRT6 Bracket 4 1 electric power supply.
PRT7 Bracket 5 1
PRT8 Bracket 6 1
PRT9 Screw M5 9
PRT10 Screw M8 2
PRT11 IGNITER SS-140GMNE 3N101251 1
BALLAST PS1
2 Paste Cushion comes with IGNITER.
2 Attach Bracket comes with IGNITER.
SCREW (M8) Tightening torque : 130±10kgf•cm
1 Attach Bracket on Power Supply BALLAST.
* Bracket and SCREW are appended goods.
SCREW (M5) Tightening torque : 32±2kgf•cm
PRT2
PRT4
PRT6
PRT7
PRT11
PRT5
PRT4
PRT1
PRT3
PRT8 X3P
PRT8 X2P
PRT9 X2P
Paste it along the electric power
supply screws.
PRT8 X2P
PRT8 X2P
PRT1
