9-29
“Confidential, Do Not Duplicate without written authorization from NEC.”

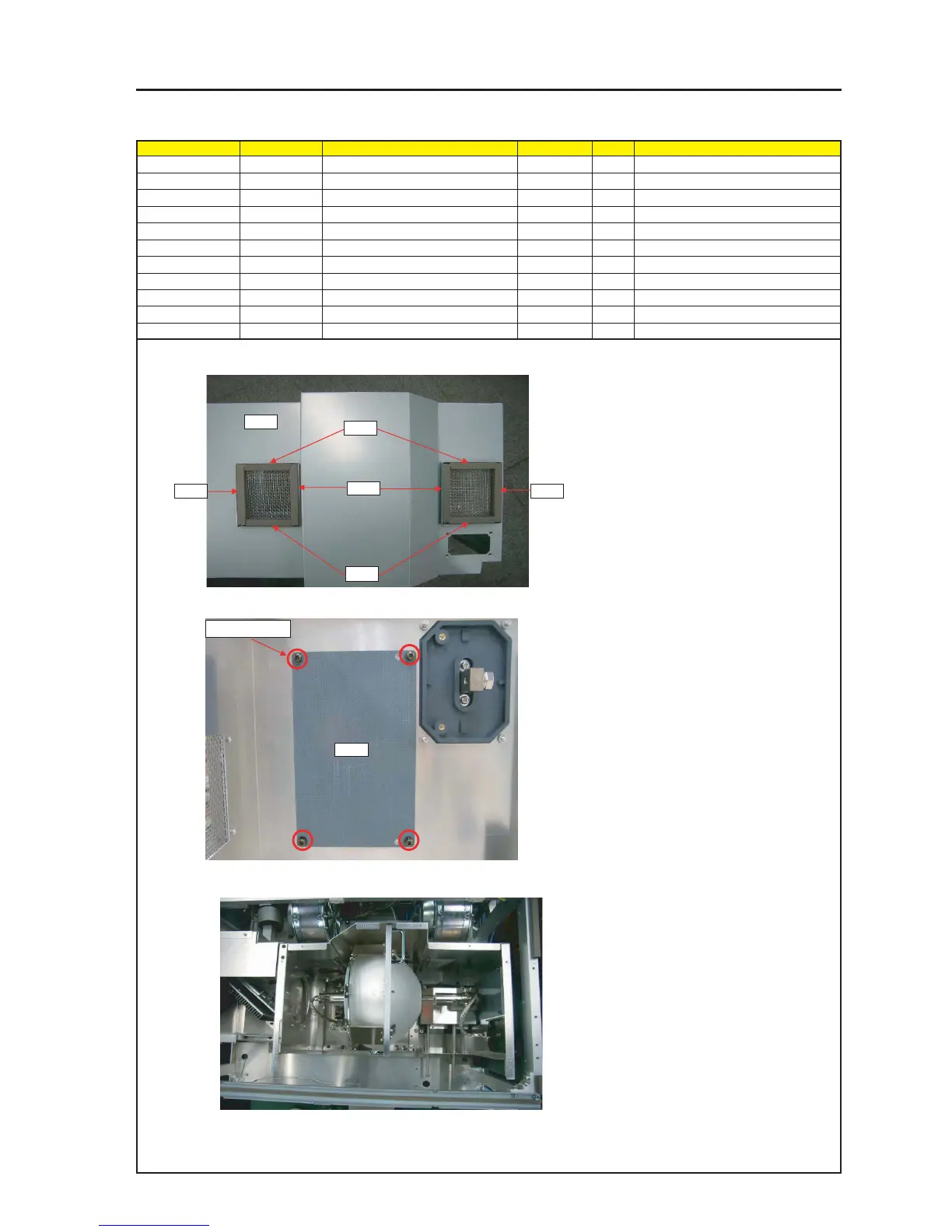

ASSEMBLY DIAGRAM
LAMP1
Diagram symbol Circuit symbol Part name Part code Q’ty Remarks
PRT1 LAMP COVER S ASSY 24HS4291 1
PRT2 GASKET(STG10-10) 24C05351 4 90mm
PRT3 GASKET(STG10-10) 24C05351 4 60mm
PRT4 INSULATION PLATE B 24J34841 1
SRW088 PL-CPIMS*4*10*3KF 24V00461 4 Torque check
SRW078 PL-CPIMS*4*10*3KF 24V00461 5 Torque check
1 GASKET(STG15-10) should be 90mm and 60mm each, and paste it on the Lamp Cover S Assy.
2 Attach Insulation Plate B on Lamp Cover S Assy.
3 Attach Frame Assy on Lamp Cove S Assy.
PRT1
PRT4
PRT2
PRT2 PRT2
PRT3
PRT3
SRW088 X4P
