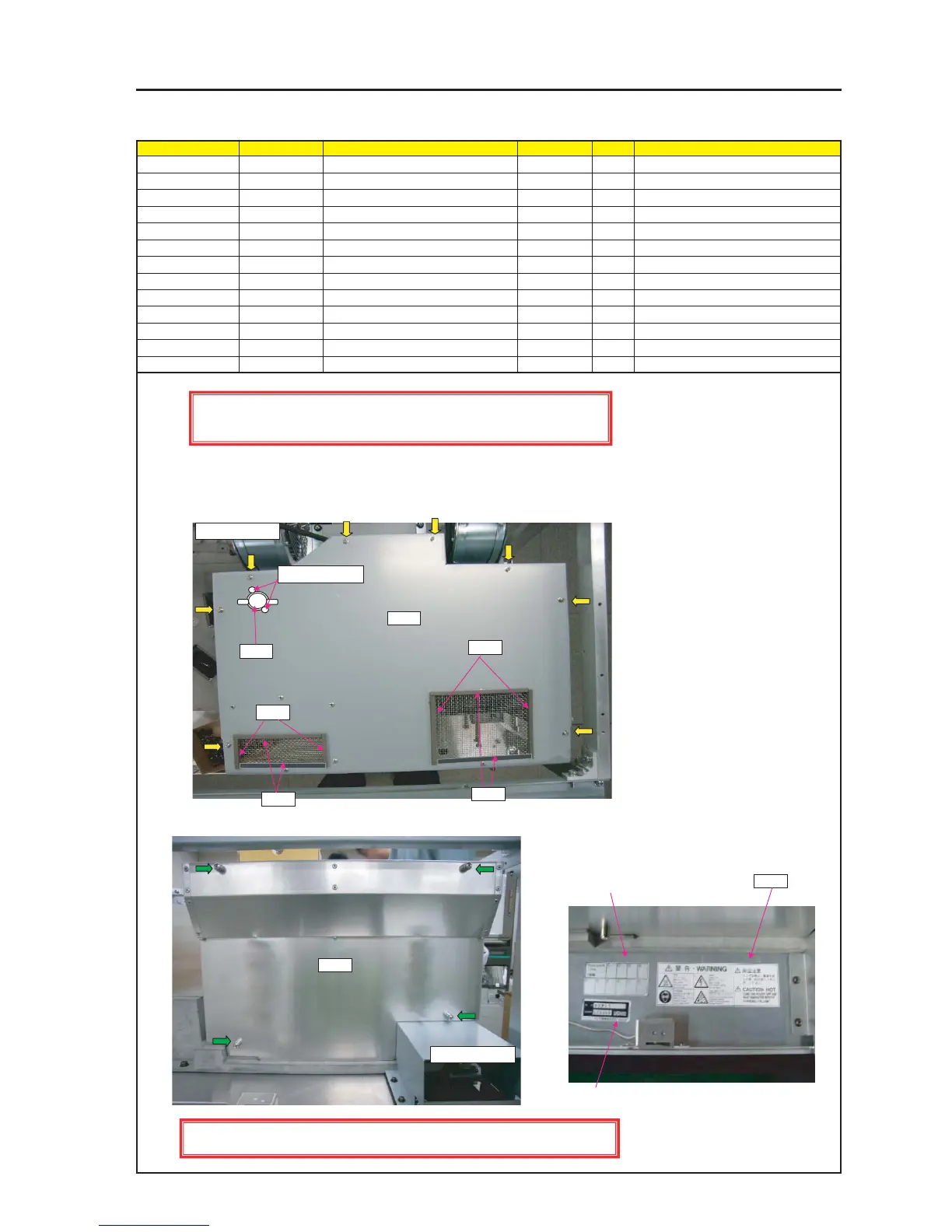

ASSEMBLY DIAGRAM
ENGINE 3
Diagram symbol Circuit symbol Part name Part code Q’ty Remarks
PRT1 LAMP COVER T ASSY 24HS4301 1
SRW079 SCREW,PL-CPIMS*3*8*3GF 24V00111 8 Torque check
PRT2 LAMP COVER F ASSY 24HS4281 1
SRW077 SPECIAL SCREW(M4*18) 24N08431 4 Torque check
PRT3 GASKET(STG3-5) 24C08441 2 50mm
PRT4 GASKET(STG3-5) 24C08441 4 100mm
PRT5 GASKET(STG3-5) 24C08441 2 100mm
PRT6 THERMOSTAT CS-7SA-90(F) 7N970055 1
SRW148 CBIMS*3*6*3KF 24V00161 2 Torque check
PRT7 LABEL(LAMP) 24L56451 1
1 GASKET(STG3-5) should be 50mm and 100mm each, and paste it on the Lamp Cover T Assy.
2 Attach Thermostat CS-7SA-90(F) on Lamp Cover T Assy.
3 Attach Lamp Cover T Assy on Lamp cover S Assy.
4 Attach Lamp Cover F Assy.
PRT1
PRT2
SRW079 X8P
SRW077 X4P
PRT3
PRT4
PRT4
PRT5
Beyond this point, Lamp operation should be in the LAMP ROOM for ensuring safety
