9-55
“Confidential, Do Not Duplicate without written authorization from NEC.”

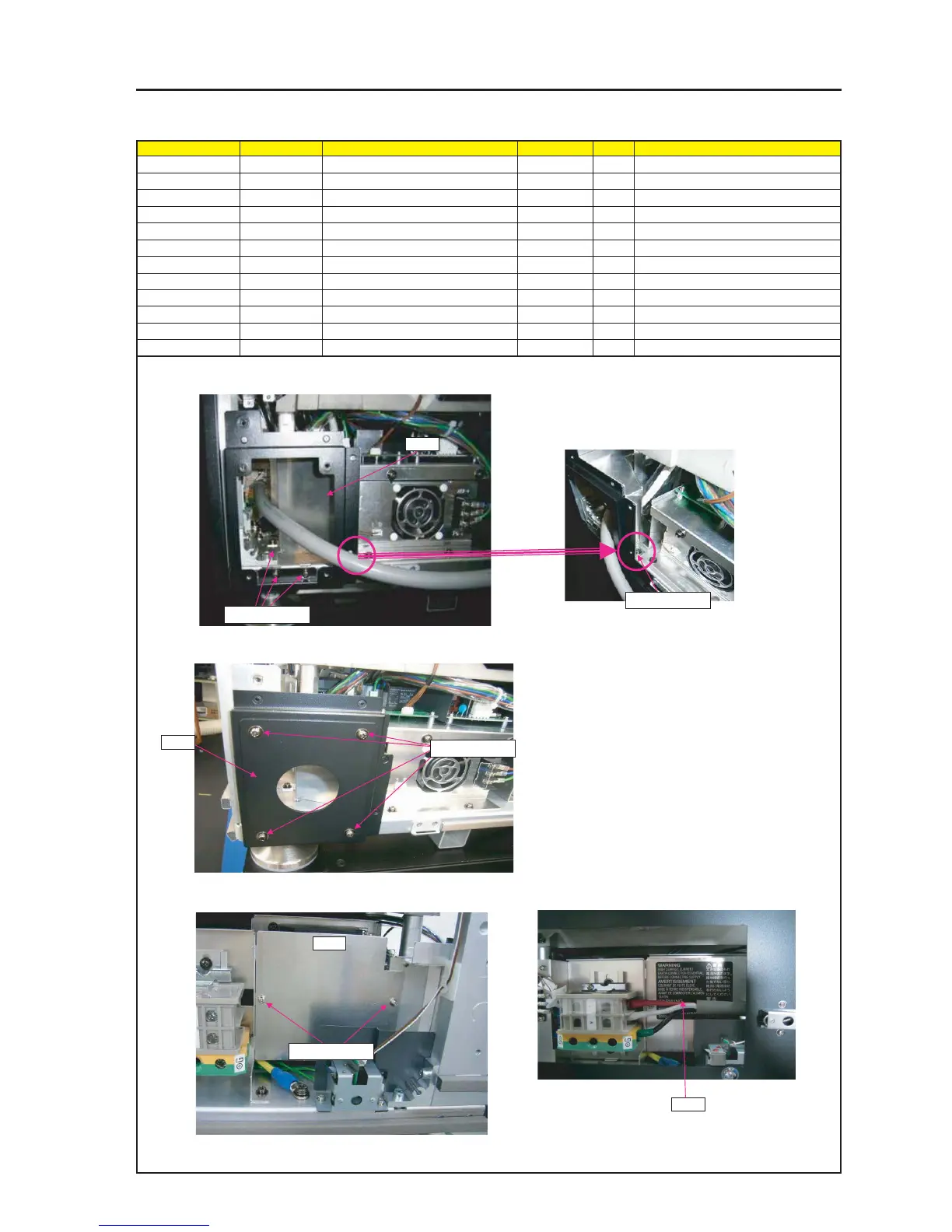

ASSEMBLY DIAGRAM
POWER SUPPLY CABLE TERMINAL
Diagram symbol Circuit symbol Part name Part code Q’ty Remarks
PRT1 SIDE PANEL RF(CABLE) ASSY 24PS5341 1
SRW106 PL-CPIMS*4*10*3KF 24V00461 4 Torque check
PRT2 PLATE(45) 24P04891 1
SRW093 PL-CPIMS*4*10*3KF 24V00461 4 Torque check
PRT3 SHIELD PLATE(N FILTER) 24H61291 1
SRW072 24V00111 2
PRT4 CAUTION LABEL(HIGH LEAKAG 24L64431 1
PRT1
2 Attach SIDE PANEL RF(CABLE)ASSY on PLATE(45).
1 Attach SIDE PANEL RF(CABLE)ASSY on FLAME ASSY.
SRW106 X3P
SRW093 X4P
3 Attach SHIELD PLATE(N FILTER).
PRT2
SRW106 X1P
PRT3
SRW072 X2P
PRT4
4 Paste CAUTION LABEL(HIGH LEAKAG on SHIELD PLATE
(N FILTER).
Paste it not running on the screws or hiding
BARRIER(TAMPER F).
