Nexo NXAMP 4X4 Service Manual

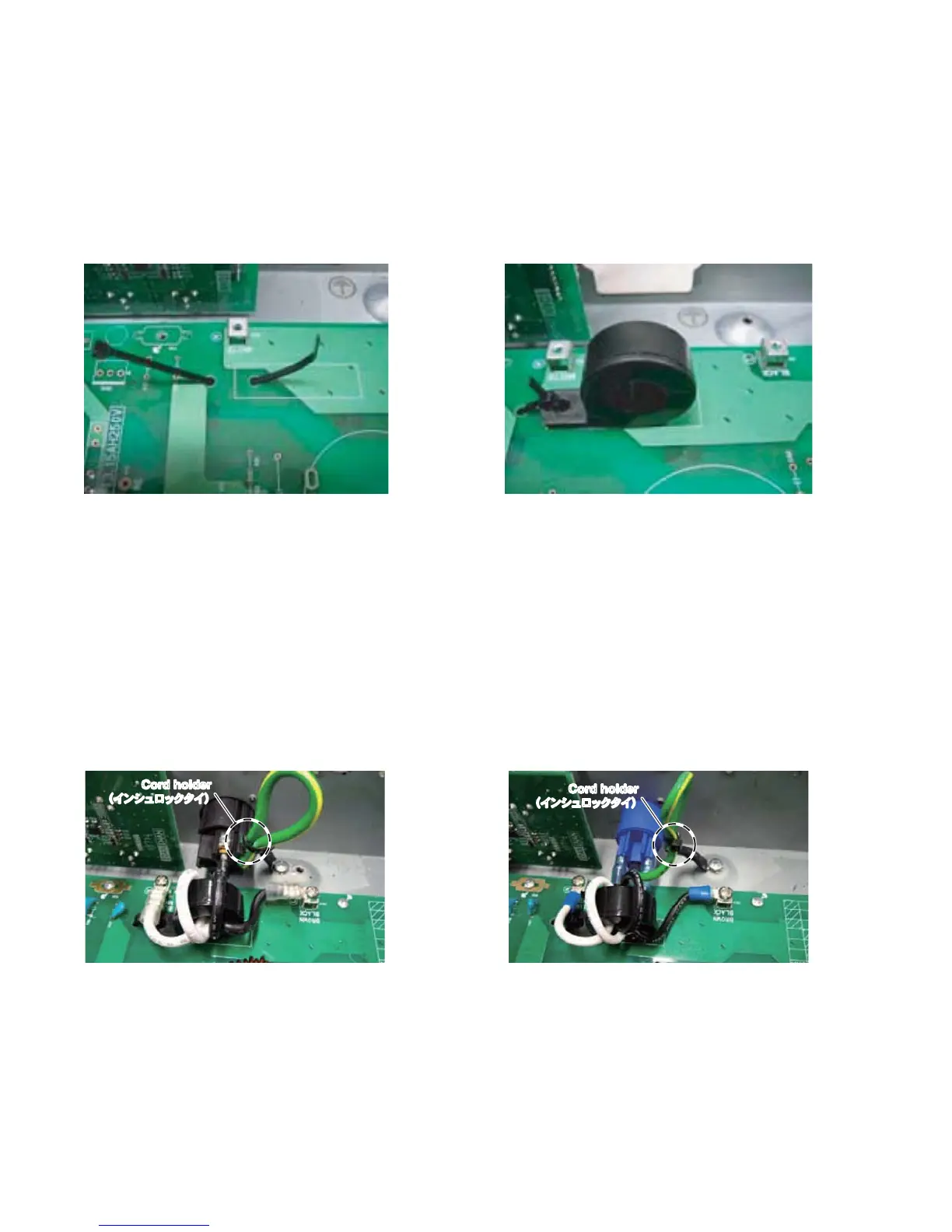

5. Wiring of the AC-INLET
a) Set a cord holder before installing the PSANHB circuit
board to the enclosure. (Fig. 10)
b) Set a ferrite-core at the specified area on the PSANHB
circuit board, and fasten the ferrite-core with a cord
holder. (Fig. 11)
c) Pass the live and neutral wires of the AC-INLET through
the ferrite core’s hole twice and wind them to the ferrite
core.
Screw each screw terminal to the specified terminal.
(Fig. 12, 13)
Fasten the GND wire with a cord holder. (Fig. 12, 13)
Screwing torque: GND LINE 1.8N • m /
L, N LINE 0.78 • m
c） AC インレットの L、N の線をフェライトコアの穴に 2
回通して、フェライトコアに巻きつけます。
各端子を図のように固定します。（図 12、13）
GND 線をインシュロックタイで図のように固定しま
す。（図 12、13）
ネジ締め付けトルク： GNDLINE1.8 Ｎ・m ／
L、NLINE0.78・m
5. AC インレットの配線
a） PSANHB シートを取り付ける前に、インシュロックタ
イをセットします。（図 10）
b） PSANHB シートの所定の位置にフェライトコアをセッ
トし、インシュロックタイで固定します。（図 11）
Fig. 10
（図 10）
Fig. 12
（図 12）
Fig. 11
（図 11）
Fig. 13
（図 13）
Cord holder
（インシュロックタイ）
Cord holder
（インシュロックタイ）
U/J destination
（U ／ J 仕向）
CHN destination
（CHN 仕向）
NXAMP4x4
10
