Nexo NXAMP 4X4 Service Manual

Lower ACPS connector assembly
（下側の ACPS 束線）
[150B]
PSANHB
[90] [100][100]
[95]
[90]
[90]
[100]
[90]
PS angle 1
（PS アングル 1）
PS angle 2
（PS アングル 2）
GND angle
（GND アングル）
[390]
[396]
[410]
5. PSANHB シート（所要時間：約 25 分）
5-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
5-2. CONTROL シート、OPT アングルを外します。
（2 項参照）
5-3. PSANHA シートを外します。（3 項参照）
5-4. OUTANH シートを外します。（4 項参照）
5-5. ［150B］のネジ 2 本を外し、下側の ACPS 束線を外
します。（図 5）
5-6. ［390］のネジ 2 本を外し、PS アングル 1 を外します。
（図 5）
5-7. ［396］のネジ 1 本を外し、GND アングルを外します。
（図 5）
5-8. ［410］のネジ 2 本を外し、2 つの PS アングル 2 を
外します。（図 5）
5-9. PSANHB シートから束線を外します。（図 5）
5-10.［100］のネジ 5 本、［90］の六角スペーサー 5 個、［95］
の六角スペーサー 1 個を外し、PSANHB シートを外
します。（図 5）
5. PSANHB Circuit Board
(Time required: about 25 minutes)
5-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
5-2. Remove the CONTROL circuit Board and the OPT
angle. (See procedure 2.)
5-3. Remove the PSANHA circuit Board. (See procedure 3.)
5-4. Remove the OUTANH circuit Board. (See procedure 4.)
5-5. Remove the two (2) screws marked [150B], and remove
the lower ACPS connector assembly. (Fig. 5)
5-6. Remove the two (2) screws marked [390], and remove
the PS Angle 1. (Fig. 5)
5-7. Remove the one (1) screw marked [396], and remove
the GND Angle. (Fig. 5)
5-8. Remove the two (2) screws marked [410], and remove
the two (2) pieces of PS Angle 2. (Fig. 5)
5-9. Disconnect the connector assemblies from the
PSANHB circuit board. (Fig. 5)
5-10. Remove the five (5) screws marked [100], the five
(5) hexagonal spacers marked [90] and the one (1)
hexagonal spacer marked [95]. The PSANHB circuit
board can then be removed. (Fig. 5)

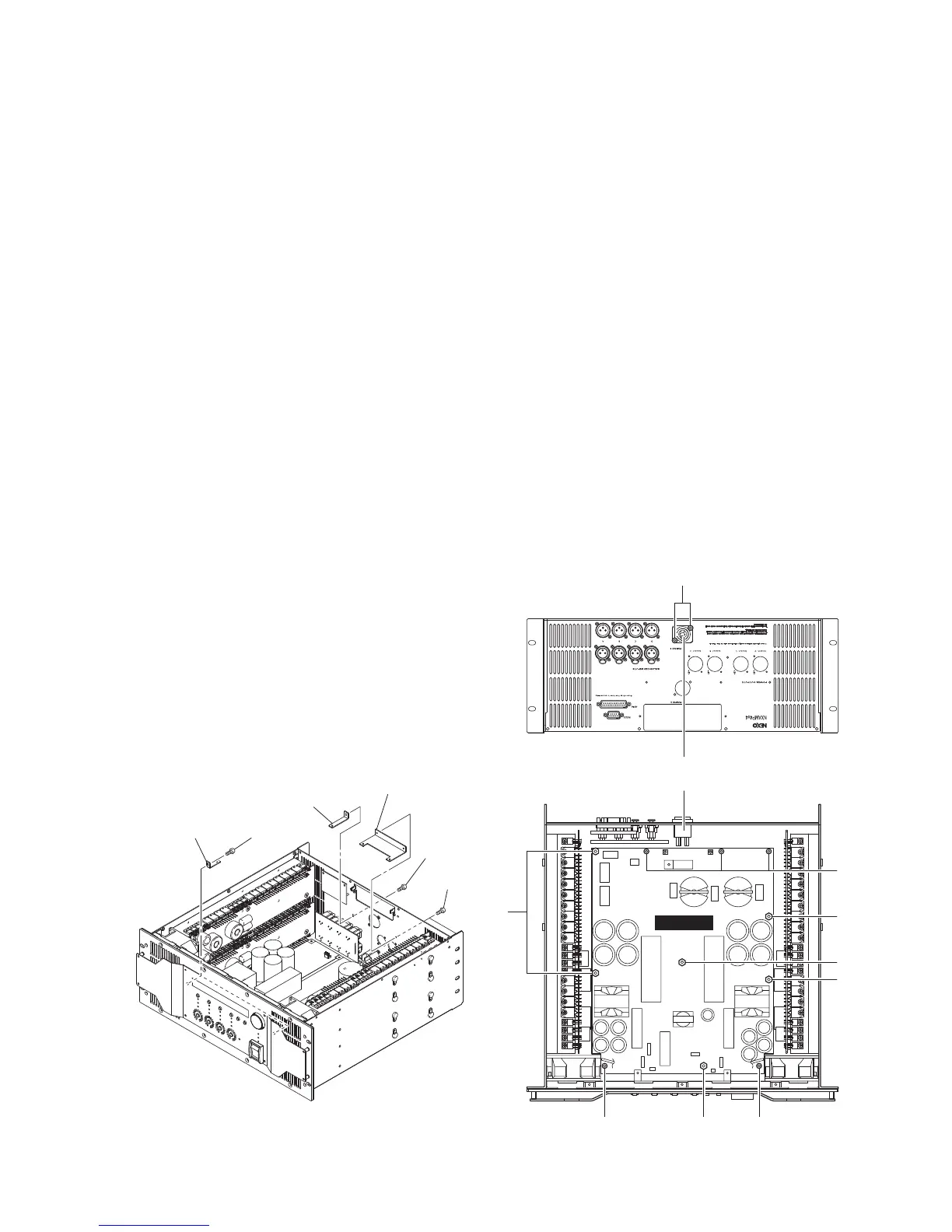

Fig. 5
（図 5）
[90]: HEXAGONAL SPACER H=81.4 B=5.5 (--)
六角スペーサー
[95]: HEXAGONAL SPACER H=41 B=5.5 (--)
六角スペーサー
[100]: BIND HEAD TAPPING SCREW-S 3x6 MFZN2W3 (--)
S タイト＋ BIND
[150]: FLAT HEAD TAPPING SCREW-B 3x8 MFZN2B3 (--)
B タイト＋ FLAT
[390]: BIND HEAD TAPPING SCREW-S 3x6 MFZN2B3 (--)
S タイト＋ BIND
[396]: BIND HEAD TAPPING SCREW-S 3x6 MFZN2B3 (--)
S タイト＋ BIND
[410]: BIND HEAD TAPPING SCREW-S 3x6 MFZN2W3 (--)
S タイト＋ BIND
NXAMP4x4
29
