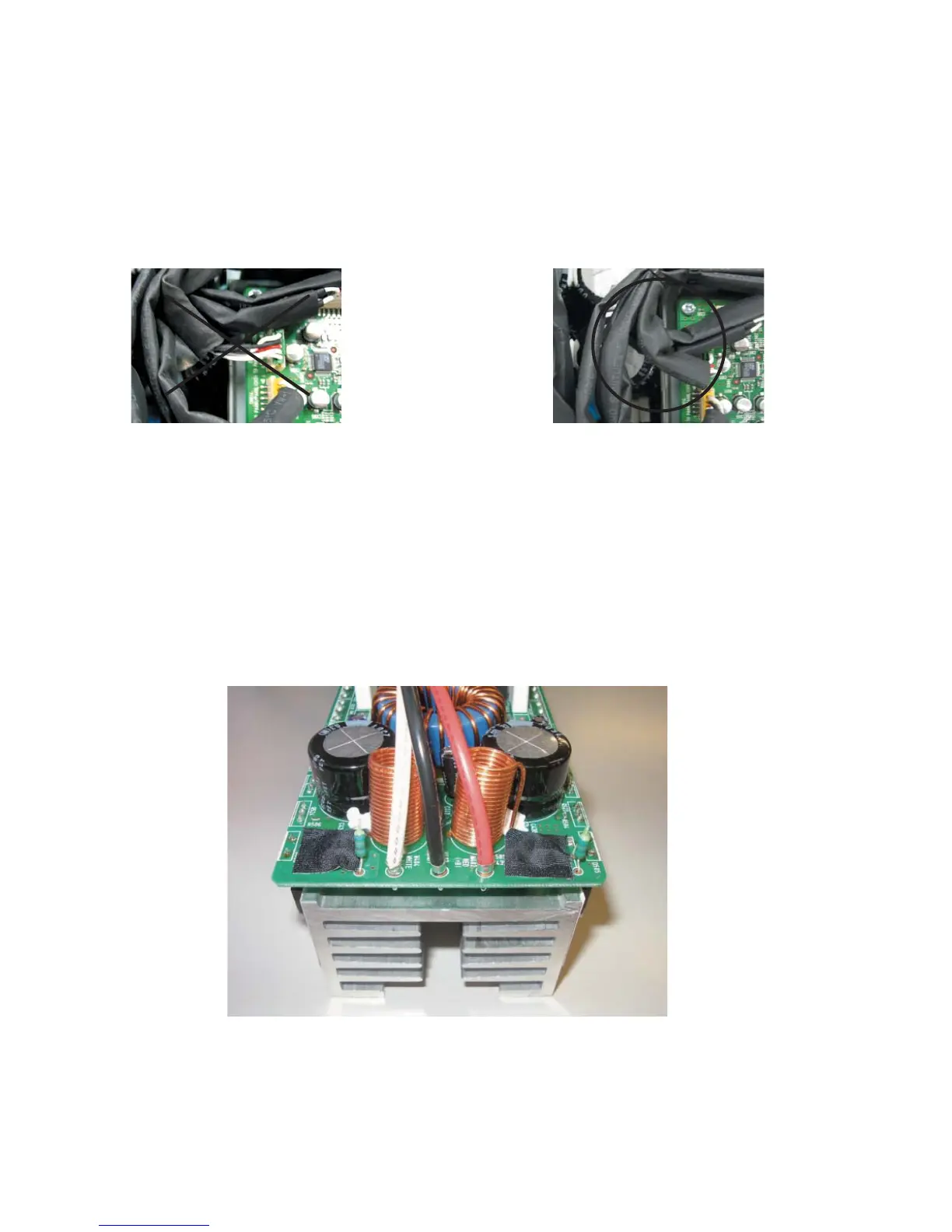

10. Insulation distance between wire (WK17110)
and primary side capacitor
Perform wiring of the connector assembly (WK17110)
with care so that its uncovered portion with the SUMI
tube does not touch the capacitor (C316) on primary
side of the PSANHA circuit board. (Fig. 36, 37)
11. Adhesive cloth tape
Cover the two screws near R587 and R588 in each PA
unit [190, 220, 250 and 280] with adhesive cloth tape
[185, 215, 245 and 275] as shown in the figure below.
(Fig. 38)
10.束線 WK17110 と 1 次側ケミコンの絶縁距離
束線（WK17110）を配線するとき、スミチューブに覆
われていない部分が PSANHA シートの 1 次側にあるコ
ンデンサ（C316）に接触しないように注意してくださ
い。（図 36、37）
11.アセテートクロス粘着テープ
各 PA ユ ニ ッ ト［190、220、250、280］ の R587、
R588 の直近にある 2 つのネジを下図のようにアセテー
トクロステープ［185、215、245、275］で覆います。
（図 38）
Fig. 36
（図 36）
Fig. 38
（図 38）
Fig. 37
（図 37）
NXAMP4x4
22
