Nexo NXAMP 4X4

14. Upper left DC Fan
(Time required: about 15 minutes)
14-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
14-2. Remove the CONTROL circuit board and the OPT
angle. (See procedure 2.)
14-3. Remove the front panel assembly. (See procedure 12.)
14-4. Disconnect the upper left DC fan connector assembly
from the PSANHA circuit board. (Fig. 10)
14-5. Remove the two (2) screws marked [40A] and the two
(2) hexagonal nuts marked [50A]. The upper left DC
fan can then be removed. (Fig. 10)
15. Upper right DC fan
(Time required: about 15 minutes)
15-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
15-2. Remove the CONTROL circuit board and the OPT
angle. (See procedure 2.)
15-3. Remove the front panel assembly. (See procedure 12.)
15-4. Disconnect the upper right DC fan connector
assembly from the PSANHA circuit board. (Fig. 10)
15-5. Remove the two (2) screws marked [40B] and the two
(2) hexagonal nuts marked [50B]. The upper right DC
fan can then be removed. (Fig. 10)
14. 上左側の DC ファン（所要時間：約 15 分）
14-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
14-2. CONTROL シート、OPT アングルを外します。
（2 項参照）
14-3. フロントパネル Ass'y を外します。（12 項参照）
14-4. PSANHA シートから上左側の DC ファンの線材を外
します。（図 10）
14-5.［40A］のネジ 2 本、［50A］の六角ナット 2 個を外し、
上左側の DC ファンを外します。（図 10）
15. 上右側の DC ファン（所要時間：約 15 分）
15-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
15-2. CONTROL シート、OPT アングルを外します。
（2 項参照）
15-3. フロントパネル Ass'y を外します。（12 項参照）
15-4. PSANHA シートから上右側の DC ファンの線材を外
します。（図 10）
15-5.［40B］のネジ 2 本、［50B］の六角ナット 2 個を外、
上右側の DC ファンを外します。（図 10）
[40A]
[50A]
DC fan
（DC ファン）
[50A]
[40B]
[50B]
DC fan
（DC ファン）
[50B]
[40A]: BIND HEAD SCREW 4x16 MFZN2W3 SP (--)
小ネジ＋ BIND
[40B]: BIND HEAD SCREW 4x16 MFZN2W3 SP (--)
小ネジ＋ BIND
[50A]: HEXAGONAL NUT M4 #1 (--)
6 角ナット
[50B]: HEXAGONAL NUT M4 #1 (--)
6 角ナット

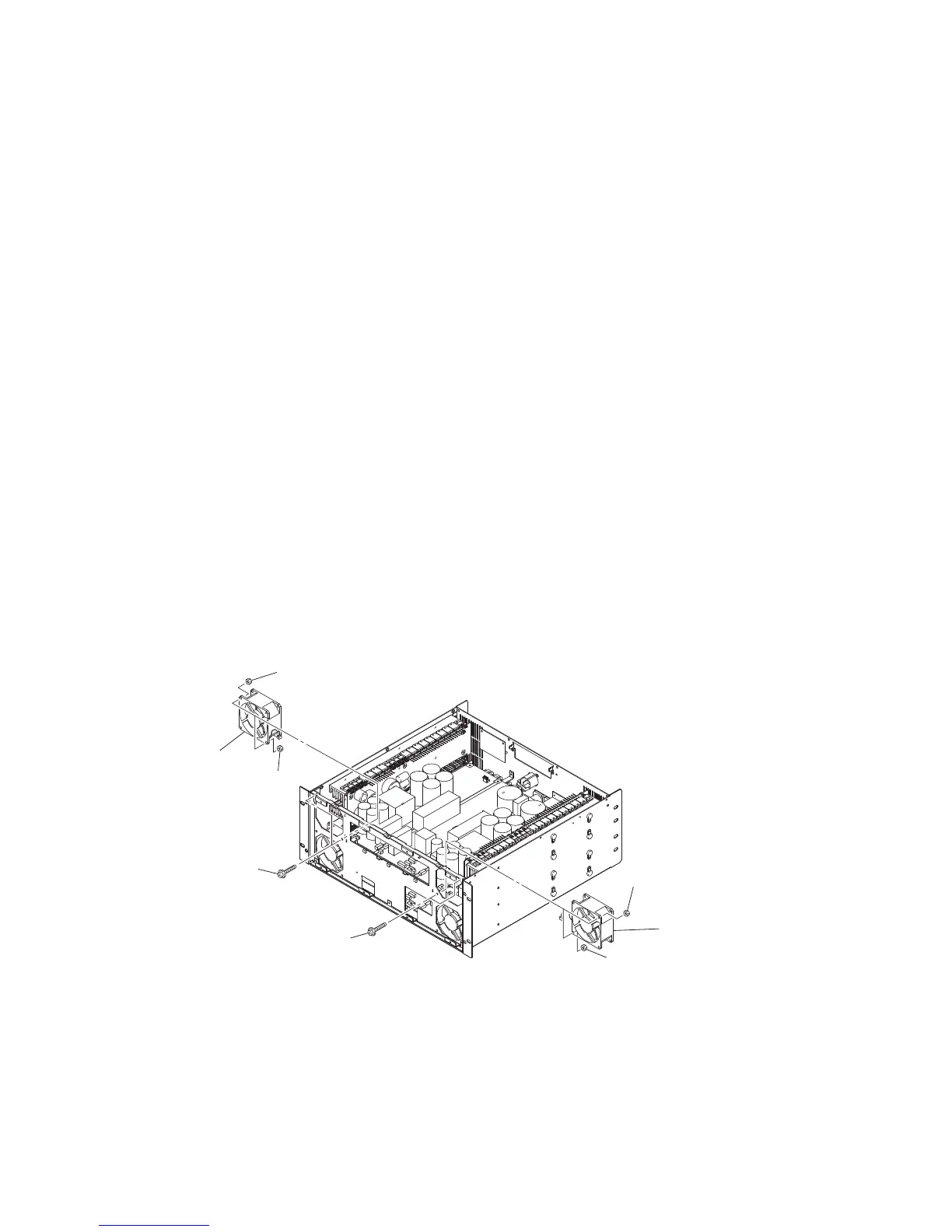

Fig. 10
（図 10）
NXAMP4x4
34
