3. PSANHA シート（所要時間：約 15 分）
3-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
3-2. CONTROL シート、OPT アングルを外します。
（2 項参照）
3-3. ［150A］のネジ 2 本を外し、上側の ACPS 束線を外
します。（図 3）
3-4. PSANHA シートから束線を外します。（図 3）
3-5. ［450］のネジ 9 本、［440］の六角スペーサー 1 個を
外し、PSANHA シートを外します。（図 3）
3. PSANHA Circuit Board
(Time required: about 15 minutes)
3-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
3-2. Remove the CONTROL circuit board and the OPT
angle. (See procedure 2.)
3-3. Remove the two (2) screws marked [150A], and remove
the upper ACPS connector assembly. (Fig. 3)
3-4. Disconnect the connector assemblies from the
PSANHA circuit board. (Fig. 3)
3-5. Remove the nine (9) screws marked [450] and the
one (1) hexagonal spacer marked [440]. The PSANHA
circuit board can then be removed. (Fig. 3)
[150A]: FLAT HEAD TAPPING SCREW-B 3x8 MFZN2B3 (--)
B タイト＋ FLAT
[440]: HEXAGONAL SPACER H=50 B=5.5 (--)
六角スペーサー
[450]: BIND HEAD TAPPING SCREW-S 3x6 MFZN2W3 (--)
S タイト＋ BIND

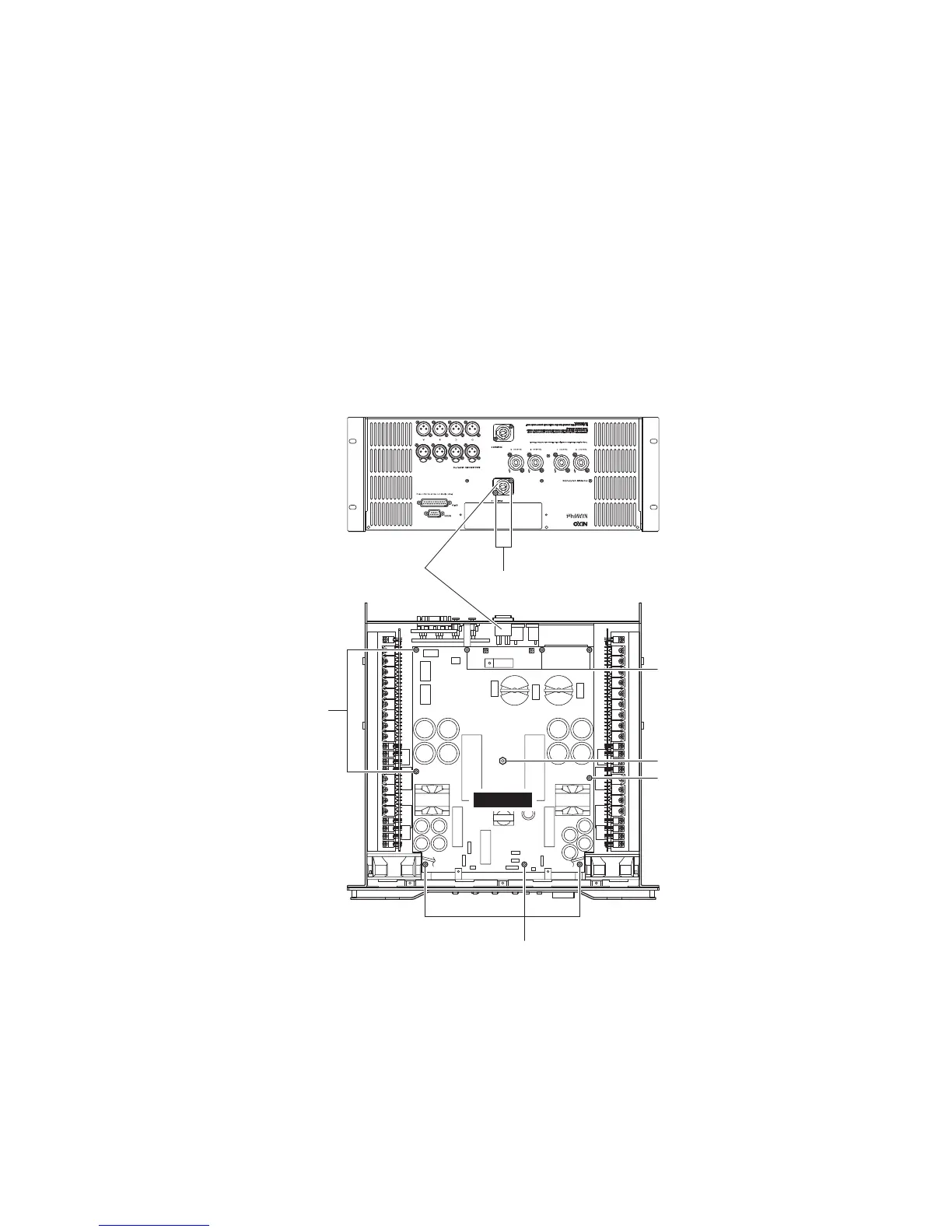

Fig. 3
（図 3）
Upper ACPS connector assembly
（上側の ACPS 束線）
[450]
[150A]
[440]
[450]
[450]
PSANHA
[450]
NXAMP4x4
27
To Next Page
