Nexo NXAMP 4X4 Service Manual

❶❷❼❸❿ ⓫❻❾❽❺❹

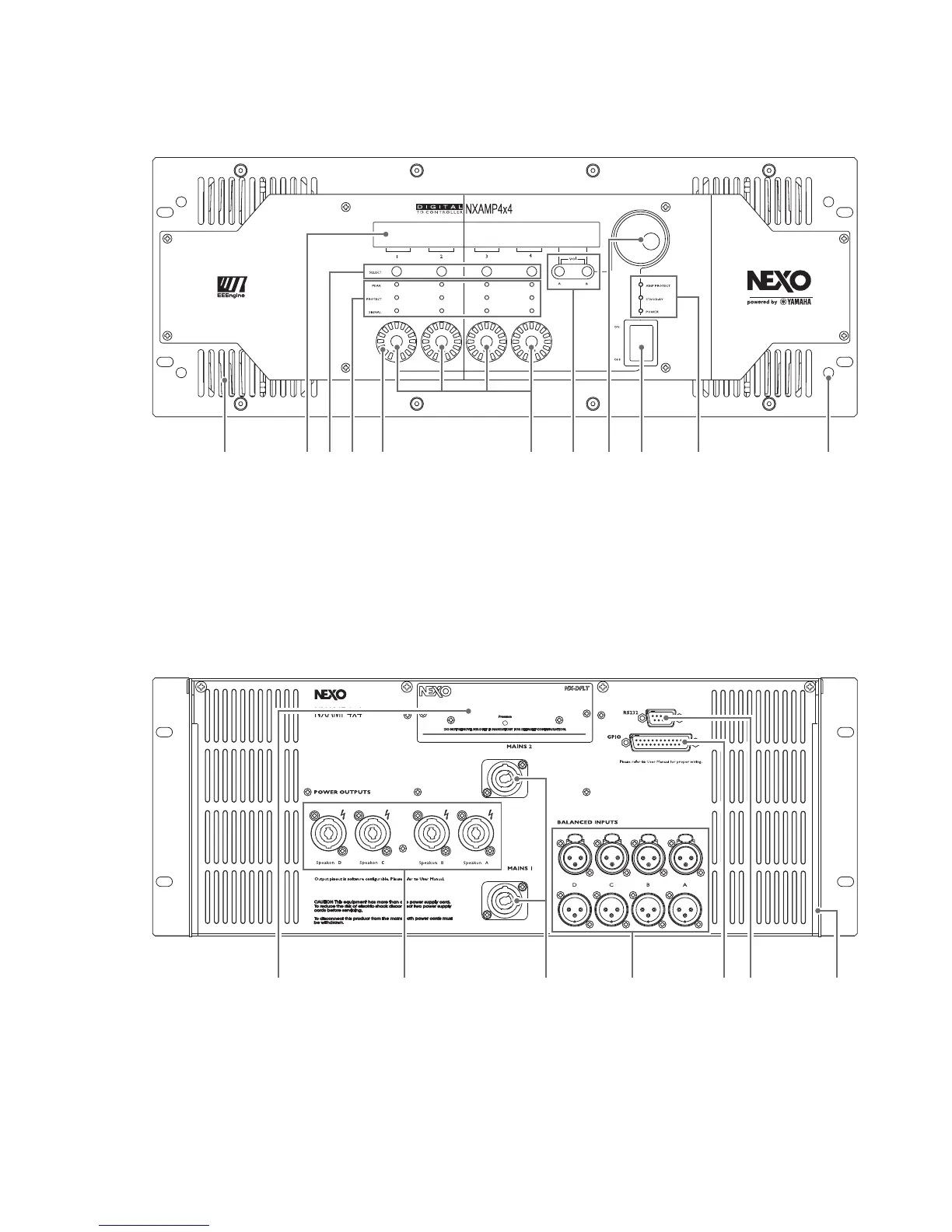

• Front Panel
（フロントパネル）
• Rear Panel
（リアパネル）
■
PANEL LAYOUT
（パネルレイアウト）
❶
Power switch
❷
Amplifier indicators
❸
LCD display
❹
Encoder
❺
Navigation buttons (A & B)
❻
Volume indicators
❶
Mains connectors
❷
Balanced audio inputs with link
❸
Expansion slot
❹
Power outputs
❺
RS-232 Firmware update port
❻
GPIO port
❼
Rear end mounting holes
❶ 電源スイッチ
❷ アンプディスプレイ
❸ LCD ディスプレイ
❹ エンコーダー
❺
ナビゲーションボタン
（A&B）
❶ 電源端子
❷ バランスオーディオ入力（リンク付き）
❸ 拡張スロット
❹ パワー出力
❺ RS-232C ファームウェアアップデート用ポート
❻ GPIO ポート
❼ リアエンド取り付け穴
❼
Mute buttons
❽
Select buttons
❾
Channel indicators
❿
Air intakes
⓫
Screw holes for handles
❻ ボリュームディスプレイ
❼ ミュートボタン
❽ セレクトボタン
❾ チャンネルディスプレイ
❿ 吸気口
⓫ ハンドル用ネジ穴
❸❹ ❻❷❶❺❼
NXAMP4x4
3
