7. Wiring and fastening
Connect the following wires at first.
CN313: WK68740
CN203: WK66350
a) Fasten these wires (WK17900, WK17910 and WK94690)
with a cord holder to the hexagonal spacer. (Fig. 23)
Note: Do not fasten the wires (brown and yellow) of
WK94690 because they must be connected to
the PSANHA (upper PSANHA) circuit board
later.
b) Connect the wire (WN52520) of each PA unit (CH1–CH4)
to CH1–CH4 connectors of the OUTANH circuit board
referring the component location printed on the board.
(Fig. 23)
Way of fastening wire
b-1) Fold the wires of the lower PA unit at the center of
them.
b-2) Pull the wires of the upper PA unit toward the PA
unit. (Do not fold these wires.)
7. 配線と固定
初めに下記の線材を接続します。
CN313：WK68740
CN203：WK66350
a） 線材（WK17900、WK17910、WK94690）をインシュ
ロックタイで六角スペーサーへ固定します。（図 23）
注意： 束線（WK94690）の線材（茶色、黄色）は、
後で上側にある PSANHA シートへ接続するの
で、ここでは固定しません。
b） 各 PA ユニット（CH1 〜 CH4）の線材（WN52520）
を、OUTANH シートに印刷された表示にしたがって
OUTANH シートのファストン端子へ接続します。
（図 23）
線材の固定方法
b-1）下側の PA ユニットの線材を図のように中央で折
りたたみます。
b-2）上側の PA ユニットの線材を PA ユニット側に引っ
張ります。
（この線材は折りたたまないでください。）

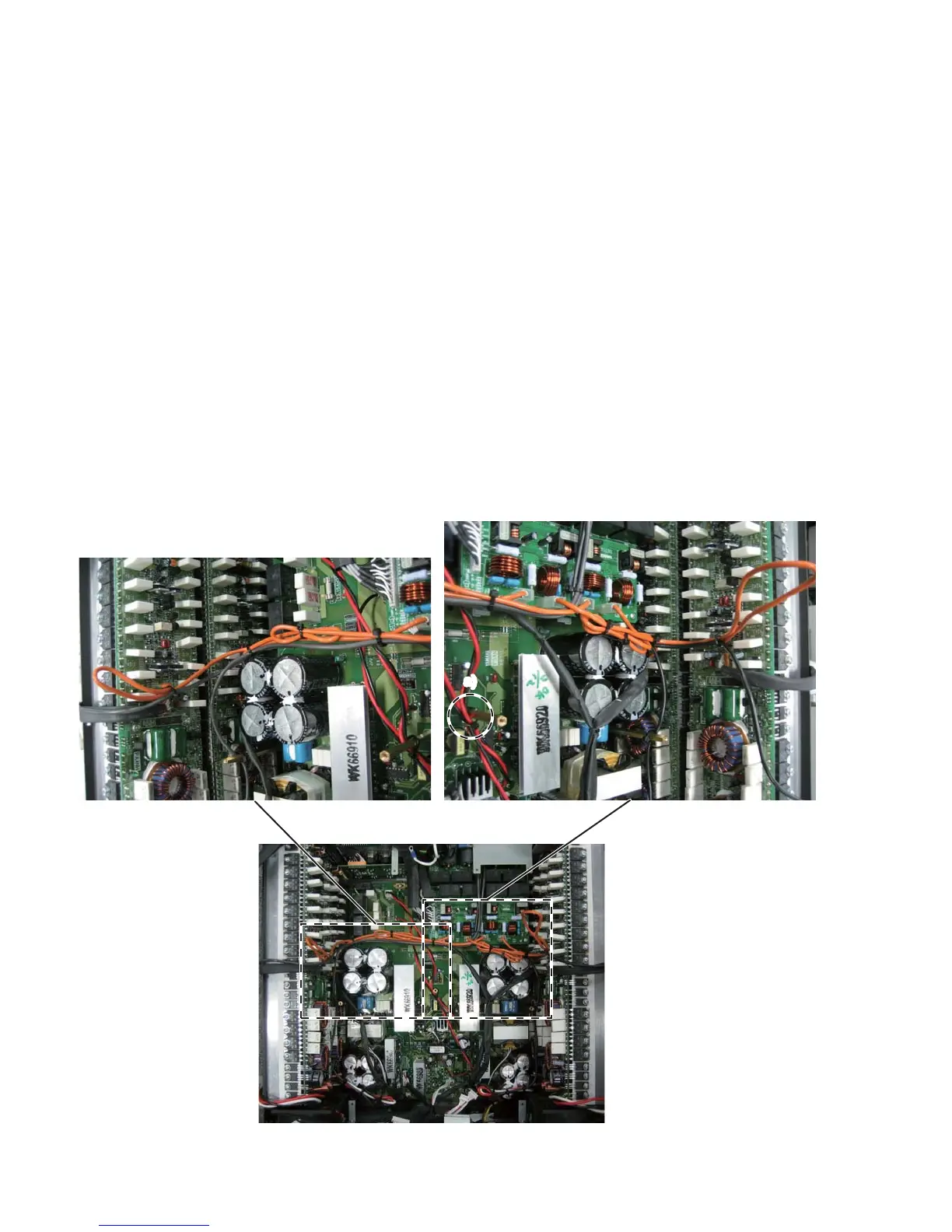

Fig. 23
（図 23）
a)
NXAMP4x4
14
