Nexo NXAMP 4X4 Service Manual

12. フロントパネル Ass'y（所要時間：約 20 分）
12-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
12-2. CONTROL シート、OPT アングルを外します。
（2 項参照）
12-3. PSANHA シートから電源スイッチ Ass'y の線材を外
します。（図 9）
12-4. PSANHA シートを外します。（3 項参照）
12-5. PSANHB シートから電源スイッチ Ass'y の線材を外
します。（図 9）
12-6. PN-AN シートからフラットケーブルを外します。
（図 9）
12-7.［660］のネジ 8 本を外し、フロントパネル Ass'y を
外します。（図 9）
13. PN-AN シート（所要時間：約 25 分）
13-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
13-2. フロントパネル Ass'y を外します。（12 項参照）
13-3.［650］のネジ 5 本を外し、LCDAss'y を外します。
（図 9）
13-4.［40］のナイロンリベット 4 個を外し、PN-AN シー
トと LCD ユニットを別けます。（図 9）
[40]: NYLON RIVET P3570-W/BW (--)
ナイロンリベット
[650]: BIND HEAD SCREW 3x4 MFZN2B3 (--)
小ネジ＋ BIND
[660]: FLAT HEAD SCREW 4x8 MFZN2B3 (--)
小ネジ＋ FLAT
12. Front Panel Assembly
(Time required: about 20 minutes)
12-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
12-2. Remove the CONTROL circuit Board and the OPT
angle. (See procedure 2.)
12-3. Disconnect the power switch connector assembly from
the PSANHA circuit board. (Fig. 9)
12-4. Remove the PSANHA Circuit Board.
(See procedure 3.)
12-5. Disconnect the power switch connector assembly from
the PSANHB circuit board. (Fig. 9)
12-6. Disconnect the flat cable from the PN-AN circuit board.
(Fig. 9)
12-7. Remove the eight (8) screws marked [660]. The front
panel assembly can then be removed. (Fig. 9)
13. PN-AN Circuit Board
(Time required: about 25 minutes)
13-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
13-2. Remove the front panel assembly. (See procedure 12.)
13-3. Remove the five (5) screws marked [650]. The LCD
assembly can then be removed. (Fig. 9)
13-4. Remove the four (4) nylon rivets marked [40]. The
PN-AN circuit board and the LCD unit can then be
separated. (Fig. 9)

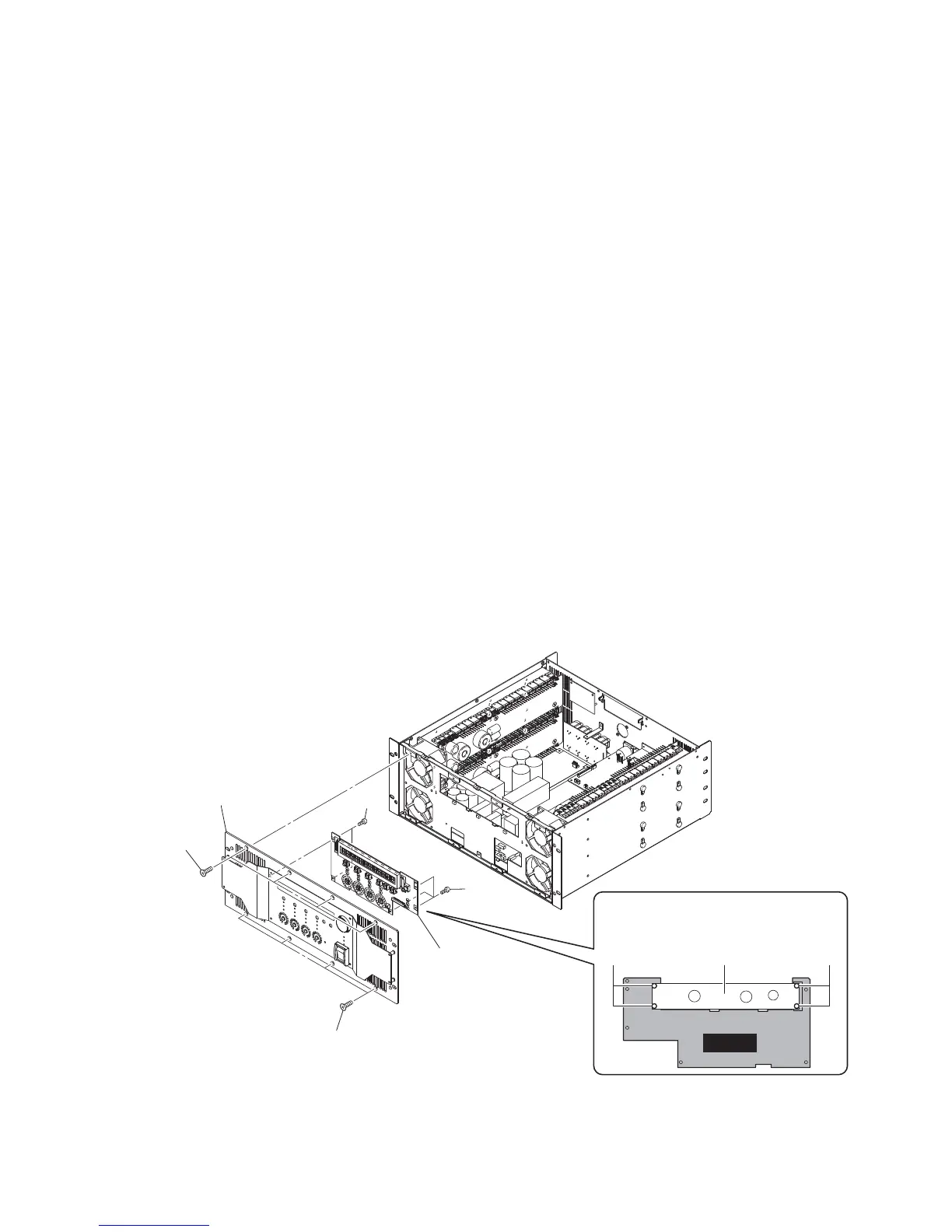

Fig. 9
（図 9）
[660]
[650]
[650]
[40]
[660]
Front panel assembly
（フロントパネルAss'y）
LCD assembly
（LCDAss'y）
LCD assembly
（LCDAss'y）
LCD unit
（LCDユニット）
PN-AN
[40]
NXAMP4x4
33
