Nexo NXAMP 4X4

16. 下左側の DC ファン（所要時間：約 23 分）
16-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
16-2. CONTROL シート、OPT アングルを外します。
（2 項参照）
16-3. PSANHA シートを外します。（3 項参照）
16-4. フロントパネル Ass'y を外します。（12 項参照）
16-5. 上左側の DC ファンを外します。（14 項参照）
16-6. PSANHB シートから下左側の DC ファンの線材を外
します。（図 11）
16-7.［40C］のネジ 2 本、［50C］の六角ナット 2 個を外し、
下左側の DC ファンを外します。（図 11）
17. 下右側の DC ファン（所要時間：約 23 分）
17-1. トップカバー、NX-DFLT カードを外します。
（1 項参照）
17-2. CONTROL シート、OPT アングルを外します。
（2 項参照）
17-3. PSANHA シートを外します。（3 項参照）
17-4. フロントパネル Aass'y を外します。（12 項参照）
17-5. 上右側の DC ファンを外します。（15 項参照）
17-6. PSANHB シートから下右側の DC ファンの線材を外
します。（図 11）
17-7.［40D］のネジ 2 本、［50D］の六角ナット 2 個を外し、
下右側の DC ファンを外します。（図 11）
16. Lower left DC Fan
(Time required: about 23 minutes)
16-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
16-2. Remove the CONTROL circuit board and the OPT
angle. (See procedure 2.)
16-3. Remove the PSANHA circuit board. (See procedure 3.)
16-4. Remove the front panel assembly. (See procedure 12.)
16-5. Remove the upper left DC fan. (See procedure 14.)
16-6. Disconnect the lower left DC fan connector assembly
from the PSANHB circuit board. (Fig. 11)
16-7. Remove the two (2) screws marked [40C] and the two
(2) hexagonal nuts marked [50C]. The lower left DC
fan can then be removed. (Fig. 11)
17. Lower right DC Fan
(Time required: about 23 minutes)
17-1. Remove the top cover and the NX-DFLT card.
(See procedure 1.)
17-2. Remove the CONTROL circuit board and the OPT
angle. (See procedure 2.)
17-3. Remove the PSANHA circuit board. (See procedure 3.)
17-4. Remove the front panel assembly. (See procedure 12.)
17-5. Remove the upper right DC fan. (See procedure 15.)
17-6. Disconnect the lower right DC fan connector assembly
from the PSANHB circuit board. (Fig. 11)
17-7. Remove the two (2) screws marked [40D] and the two
(2) hexagonal nuts marked [50D]. The lower right DC
fan can then be removed. (Fig. 11)
[40C]: BIND HEAD SCREW 4x16 MFZN2W3 SP (--)
小ネジ＋ BIND
[40D]: BIND HEAD SCREW 4x16 MFZN2W3 SP (--)
小ネジ＋ BIND
[50C]: HEXAGONAL NUT M4 #1 (--)
6 角ナット
[50D]: HEXAGONAL NUT M4 #1 (--)
6 角ナット

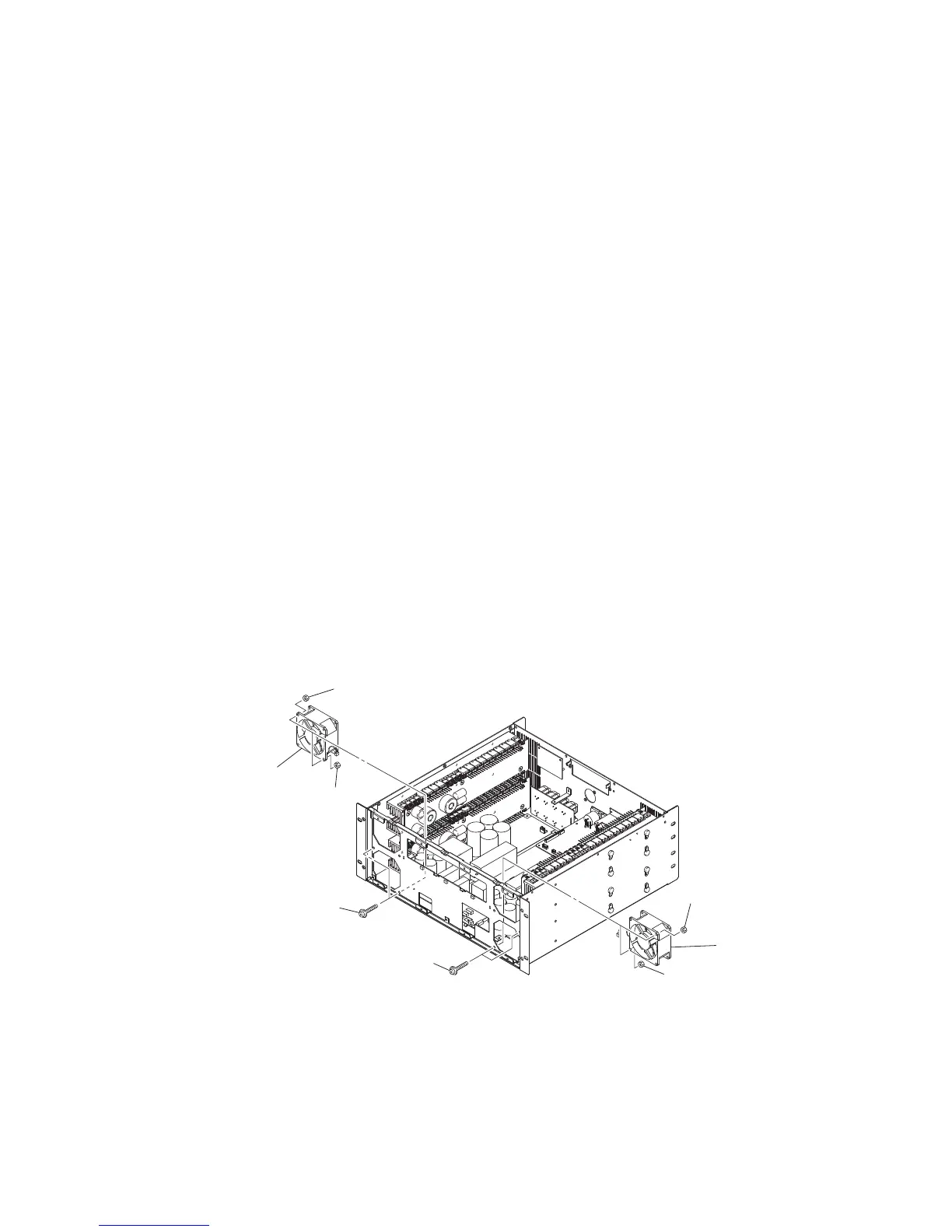

Fig. 11
（図 11）
[40C]
[50C]
DC fan
（DC ファン）
[50C]
[40D]
[50D]
DC fan
（DC ファン）
[50D]
NXAMP4x4
35
