Nexo NXAMP 4X4

1. 必要なもの
パソコン ：DOS/V パソコン（Pentium200MHz 以上、WindowsXP、USB ポート）
ソフトウェア ：バージョンアップ用ソフトウェア （JTAGProgrammer）
ケーブル ：RLINK-ST（USB-JTAG アダプター）
測定器 ：消費電力計
冶具 ：RS-232C 冶具x1、GPI 冶具x1、SLOT 冶具x1

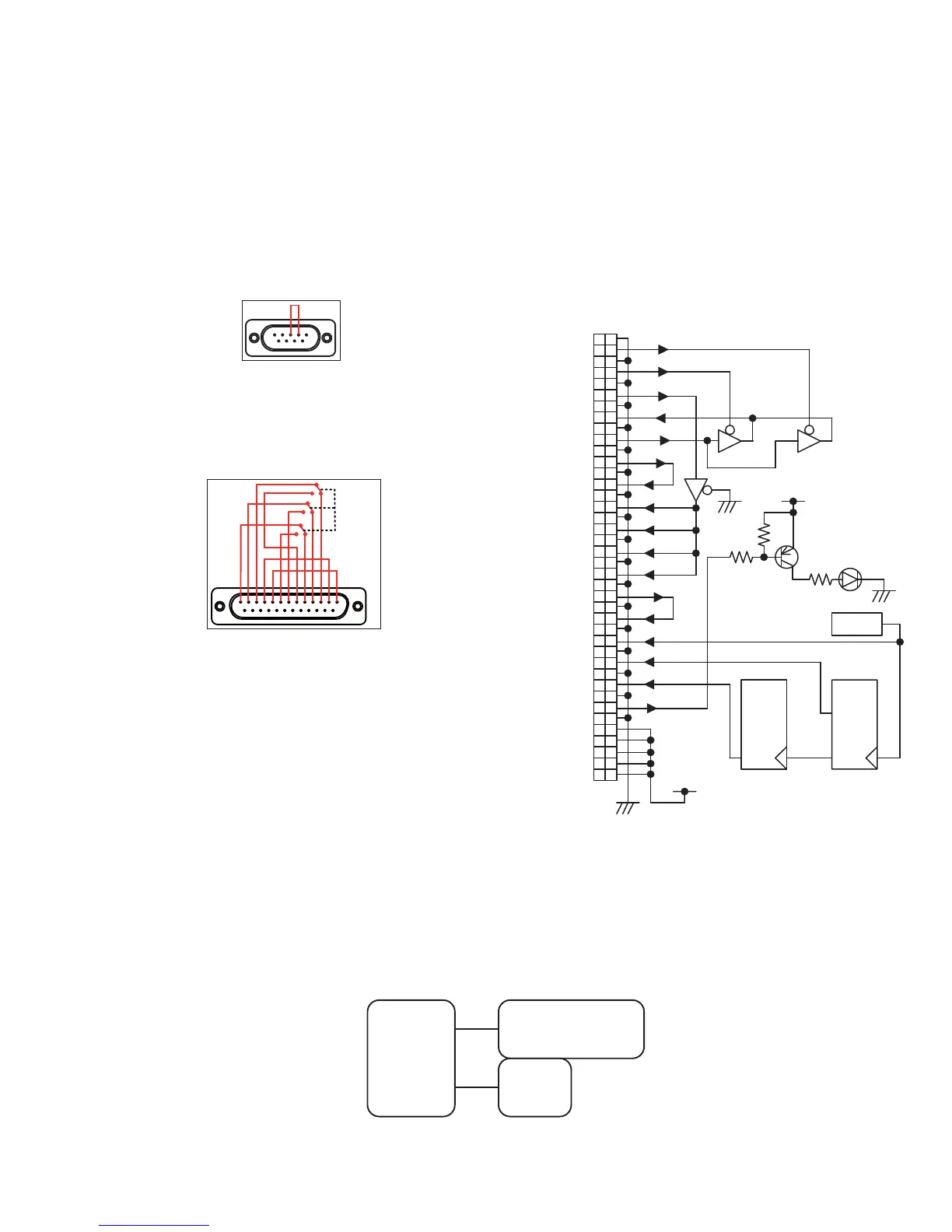

2. 接続イメージ
■
テストプログラム
RS-232C 冶具
D-SUB9 ピンメスコネクター
GPI 冶具
D-SUB9 ピンオスコネクター
SW1
スロット冶具
a-1
/ETHCS
/ESCS
SPICLK
SPIMISO
SPIMOSI
ESSERIALRX
ESSERIALTX
INTFROMES
ESGPI1
ESGPI2
ESGPI3
ESI2SDATA0
ESI2SDATA1
ESMCLK
ESSCLK
ESLRCK
SOURCESEL
Q0
Q1
Q2
Q3
b-1
a-40 b-40
3.3D
LV169
Q0
Q1
Q2
Q3
LV169
XTAL
12.288MHz
3.3D
NXAMP
測定器
SLOT、GPI、
RS-232C 冶具
NXAMP4x4
71
