Español – 11
SMXI y SMXIS son receptores de 4 canales para centrales que incorporan un
en chufe SM. Los transmisores compatibles tienen la particularidad de que el
có digo de reconocimiento sea diferente para cada transmisor. Por lo tanto, pa ra
que el receptor reconozca un determinado transmisor, es necesario memori zar
el código de reconocimiento. Dicha operación de memorización deberá re petirse
para cada transmisor que se desee utilizar en el accionamiento de la central.
Notas:
– En el receptor se pueden memorizar hasta un máximo de 256 transmisores.
No está previsto borrar un solo transmisor sino que está previsto borrar única-
mente todos los códigos.
– Para funciones más avanzadas, utilice la unidad de programación especíca.
DESCRIPCIÓN DEL PRODUCTO
1
Elreceptorincorpora4salidasdisponiblesenelconectorinferior;paraconocer
lafuncióndecadasalida,véaseelcapítulo6.1.
Durante la memorización del código del transmisor es posible seleccionar entre
estas dos opciones:
Modo I - Tabla B1: Cada botón del transmisor activa la salida correspondien-
teenelreceptor,esdecirelbotón1activalasalida1,elbotón2activalasalida
2 y así sucesivamente. En este caso, para cada transmisor existe una única
etapa de memorización y durante esta etapa no es importante el botón que se
pulse;enlamemoriaseocupaunsololugar.
Modo II - Tabla B2: A cada botón del transmisor se le puede asociar una sali-
daespecícadelreceptor,porejemploelbotón1activalasalida2,elbotón2
activalasalida1,etc..Enestecasohayquememorizareltransmisorpulsando
el botón deseado para cada salida a activar. Naturalmente, cada botón puede
activar una sola salida, mientras que la misma salida puede ser activada por
varios botones. Cada botón ocupa un lugar en la memoria.
TABLA B1 - Memorización modo I (todos los botones son memorizados en la salida respectiva del receptor)
01. Pulse y mantenga pulsado el botón en el receptor durante al menos 3 segundos
02. Cuando se encienda el Led, suelte el botón
03.
Antesde10segundos,pulsedurantealmenos2segundoscualquierbotóndeltransmisorquedebamemorizar
Nota – si la memorización fuera correcta, el Led del receptor destellará 3 veces y, si hubiera que memorizar otros
transmisores, repita el punto 3 antes de transcurridos otros 10 segundos. La memorización termina si durante
10 segundos no se reciben nuevos códigos
INSTALACIÓN DE LA ANTENA
2
Para obtener un funcionamiento correcto, el receptor necesita una antena tipo
ABFoABFKIT;sinlaantena,elalcanceselimitaapocosmetros.Laantena
debeinstalarselomásaltoposible;antelapresenciadeestructurasmetálicas
o de cemento armado, instale la antena por encima de estas. Si el cable sumi-
nistrado con la antena fuera muy corto, utilice un cable coaxial con impedancia
50ohm(ej.RG58debajapérdida),elcablenodebemedirmásde10mde
longitud.
Si la antena estuviera instalada en una pared, es posible conectar el borne de
la trenza a tierra para obtener un mayor alcance. Naturalmente la toma a tierra
debe estar cerca y ser de buena calidad. Si no fuera posible instalar la antena
sintonizadaABFoABFKITsepodránobtenerresultadosdiscretosutilizando
como antena el trozo de hilo suministrado con el receptor, montado extendido.
ATENCIÓN – Cuando se active la etapa de memorización, se memori-
zará cualquier transmisor reconocido correctamente que se encuentre
dentro del radio de recepción de la onda radio. Evalúe con atención
este aspecto y, de ser necesario, desconecte la antena para reducir la
capacidad del receptor.
MEMORIZACIÓN DE UN TELEMANDO
3
Los procedimientos para la memorización de los telemandos tienen un límite
detiempopararealizarlos;porconsiguienteesnecesarioleeryentendertodo
el procedimiento antes de comenzar las operaciones.

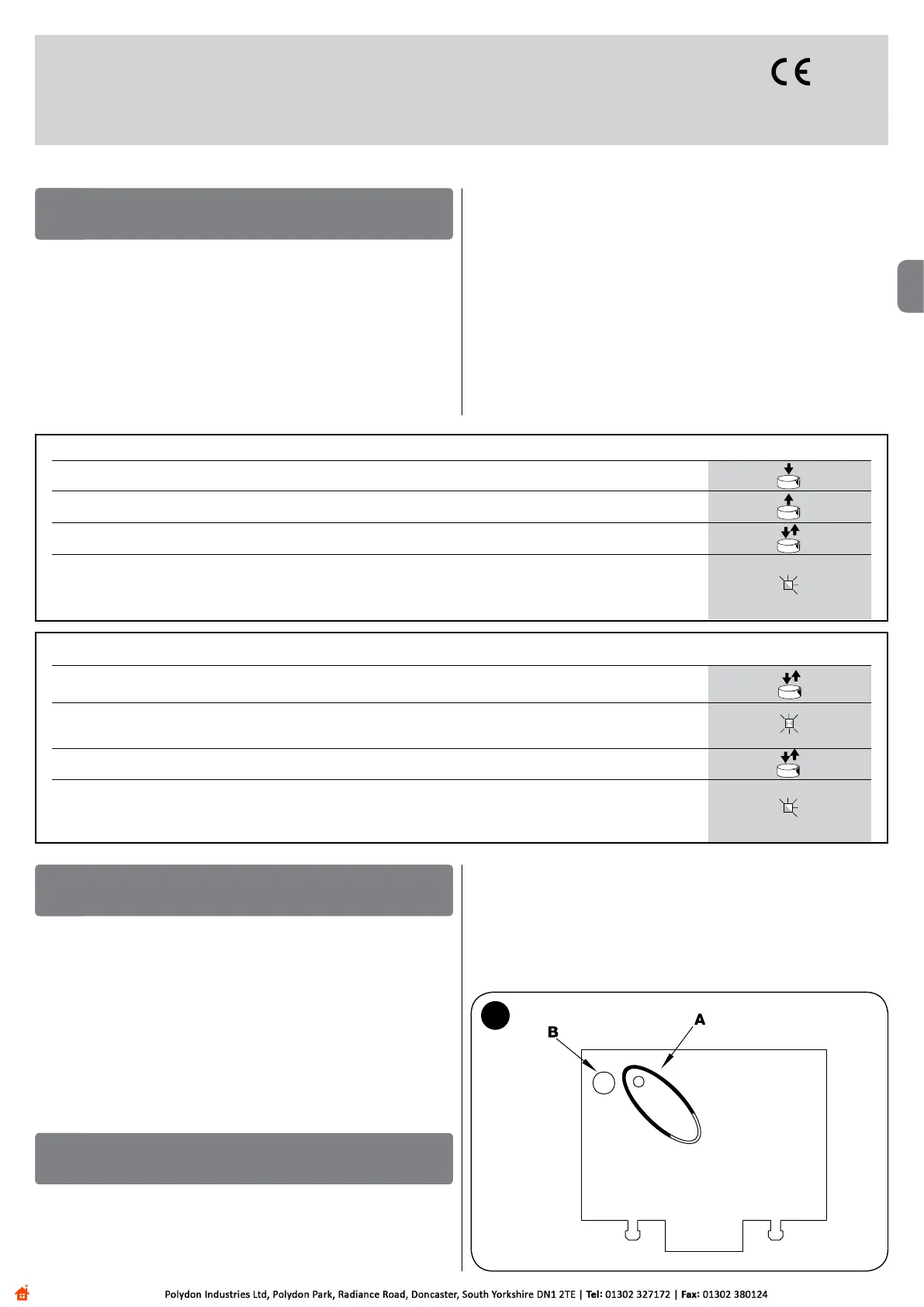

Para realizar el siguiente procedimiento, utilice el botón presente en la caja
del receptor (referencia A, g. 1a)yelLed(referenciaB, g. 1a)situadoala
izquierda del botón.
1a
TABLA B2 - Memorización modo II (a cada botón se le puede asociar una salida especíca del receptor)
01. Pulse y suelte el botón del receptor una cantidad de veces equivalente a la salida deseada
(1vezparalasalidan°1,2vecesparalasalidan°2)
02. Controle que el Led emita una cantidad de destellos equivalente a la salida deseada, repetidos con una frecuencia
regulardentrodelos10seg.(1destellosilasalidaeslan°1,2destellossilasalidaeslan°2)
03.
Antesde10segundos,pulsedurantealmenos2segundoselbotóndeseadodeltransmisorquesehadememorizar
Nota – si la memorización fuera correcta, el Led del receptor destellará 3 veces y si hubiera que memorizar otros
transmisores, repita el punto 3 antes de transcurridos otros 10 segundos. La memorización termina si durante
10 segundos no se reciben nuevos códigos a memorizar
smxi - smxis receptor
0682
ES
3s
RX
TX
RX
2s
x3
2s
x3
RX
TX
