7 Installation Instructions
7.1. Speaker and A/C Connection
Cómo realizar las conexiones
Conecte el cable de alimentación de ~ sólo después de haber hecho todas las demás conexiones.

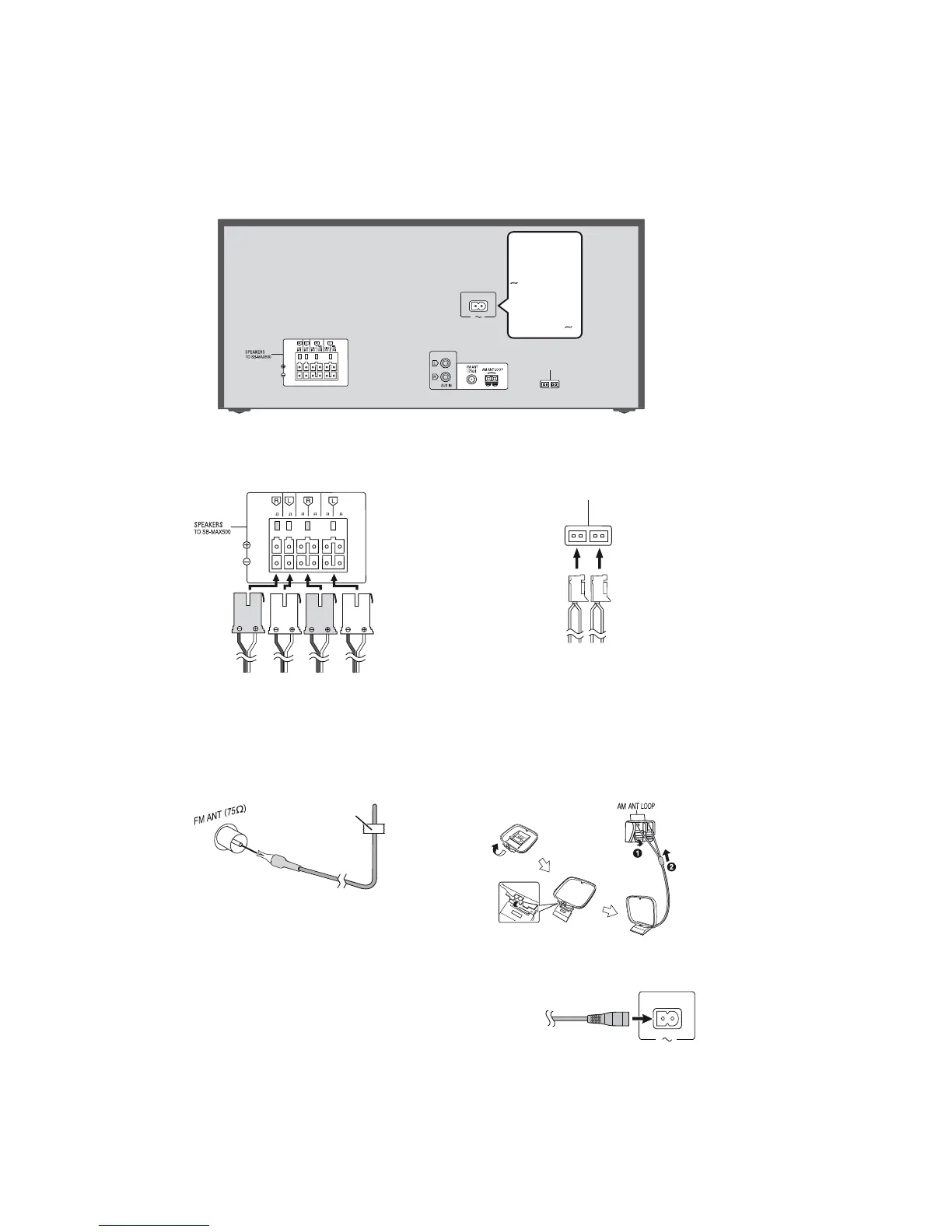

1 Conecte los bafles.
Conecte los cables del bafle a las terminales del mismo color.
TO SB-MAX500
1a
1b
23
4
LOW
LOW LOW LOWHIGH HIGH
MID MID
(8 )(8)
(5
)
(4
)
(5
)
(4
)
1a
TO SB-MAX500
1b
2
Conecte la antena interior FM.
Coloque la antena donde la recepción sea la mejor.
3
Conecte la antena de cuadro AM.
Ponga la antena en posición vertical sobre su base
hasta que haga clic.
4
Conecte el cable de alimentación de ~
No use un cable de alimentación de ~ de otro equipo.
Cómo ahorrar energía
El sistema consume aproximadamente 0.3 W cuando
está en modo de espera. Desconecte la fuente de
alimentación cuando no use el sistema.
Se perderán algunas configuraciones cuando
desconecte el sistema. Tendrá que configurarlas
nuevamente.
Cinta adhesiva
Al enchufe de
conexión a la
red de
~
Corriente alterna =
Para México:
ca ó Vca
Símbolo universal:
∼
En este instructivo
nos referiremos a
la corriente
alterna como
∼
To Next Page
