Panasonic SA-MAX500LMK - Troubleshooting Guide; Part Location

9 Troubleshooting Guide
9.1. Part Location
9.1.1. SMPS P.C.B.

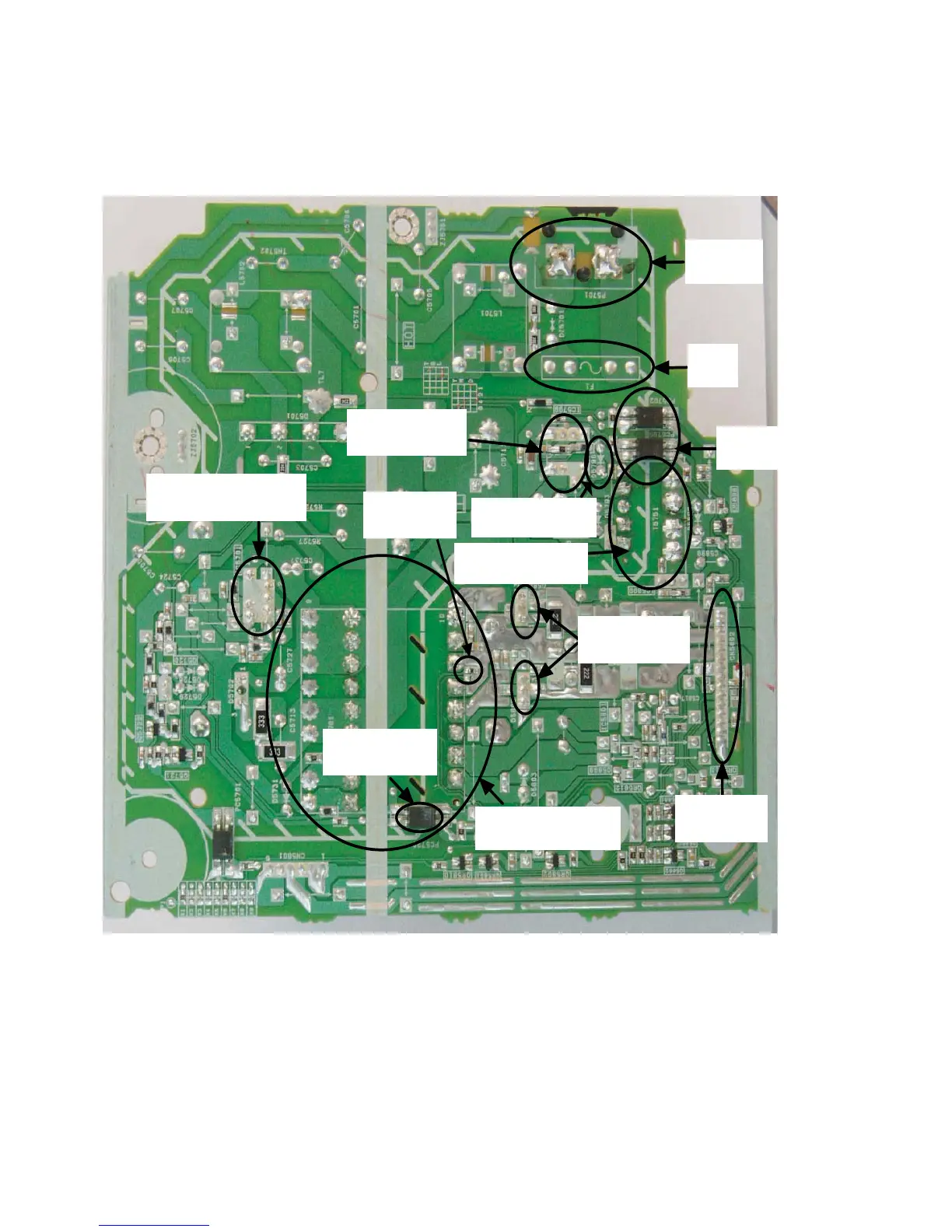

Fig. 1 SMPS P.C.B.
Thermistor :
TH5861
Photocoupler :
PC5720
AC Inlet :
P5701
Fuse :
F1
Photocoupler :
PC5702, PC5799
Switching Regulator IC
:
IC5701
SMPS Control IC
:
IC5799
Main Tr ansformer :
T5701
Rectifier Diode :
D5801, D5802
Connector
:
CN5802
Sub Transformer :
T5751
Sub Transformer :
D5798
