PR electronics 5511 - Fortrådningsdiagrammer for DC-Spændingsindgang

20 21

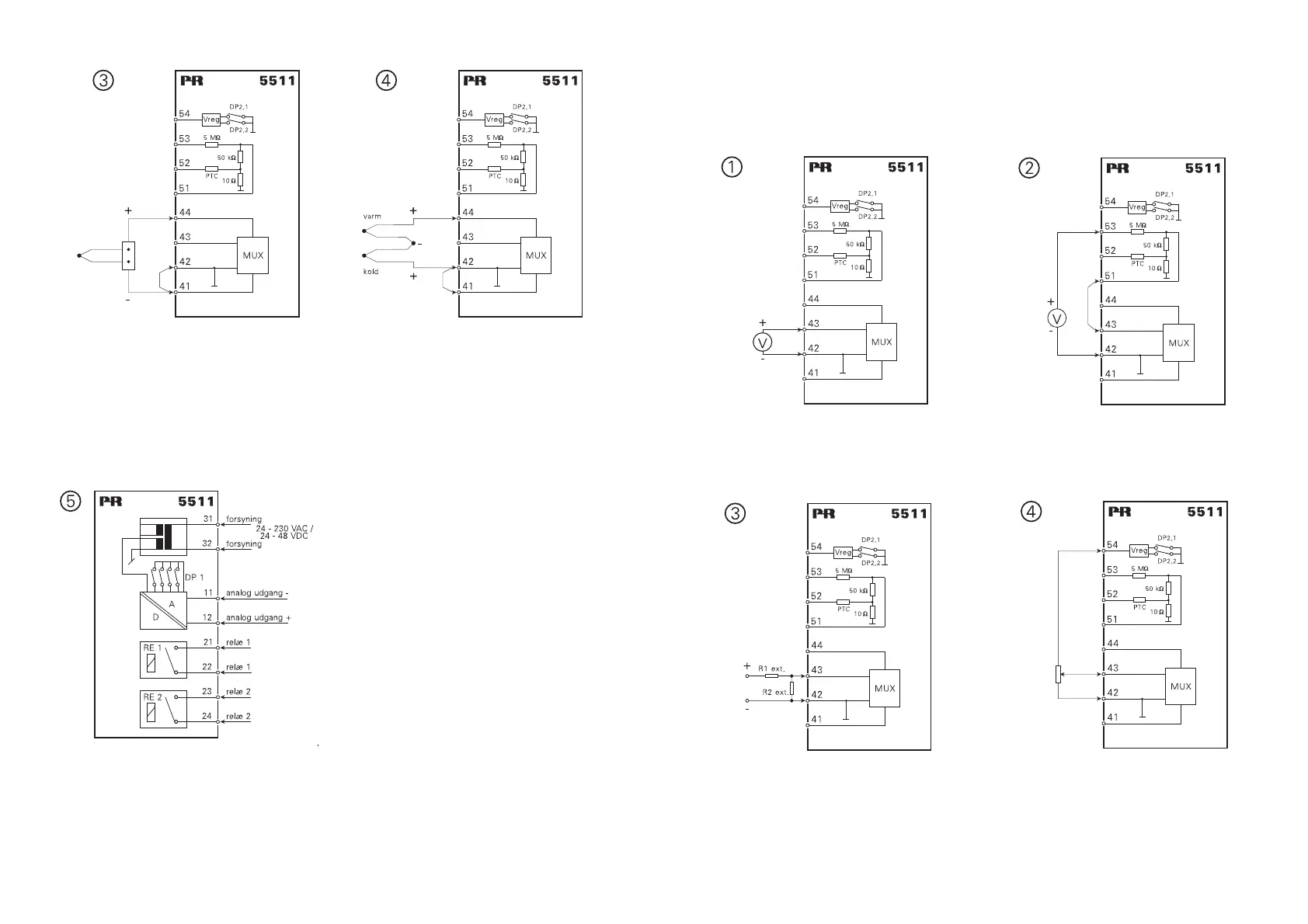

Fortrådning af strømforsyning, analog
udgang og relæudgange.
TC-temperaturføler-indgang uden
koldt loddestedskompensering. Der
forventes at være konstant temperatur
i overgangen mellem TC og kobber-
klemme.
Differensindgang for TC-tempe-
raturfølere.
Koldt loddested (CJC) kompen-
seres via TC.
Fortrådningsdiagrammer
for DC-spændingsindgang
Bipolær spændingsindgang for
± 20 mV ≤ span ≤ ± 2400 mV.
Bipolær spændingsindgang for
± 2400 mV ≤ span ≤ ± 240 V.
Bipolær spændingsindgang for span
> 240 V.
Ekstern spændingsdeler beregnes:
± 20 mV ≤ VR2 ≤ ± 2400 mV.
3-leder potentiometerindgang.
Hjælpespænding (DP2) indstilles
på 2,5 V ref.
