PR electronics 5511 - Fortrådningsdiagrammer for DC-Strømindgang

22 23
Bipolær spændingsindgang for strøm
span > ± 100 mA.
Ekstern shunt beregnes:
± 20 mV ≤ VRext. ≤ ± 2400 mV.

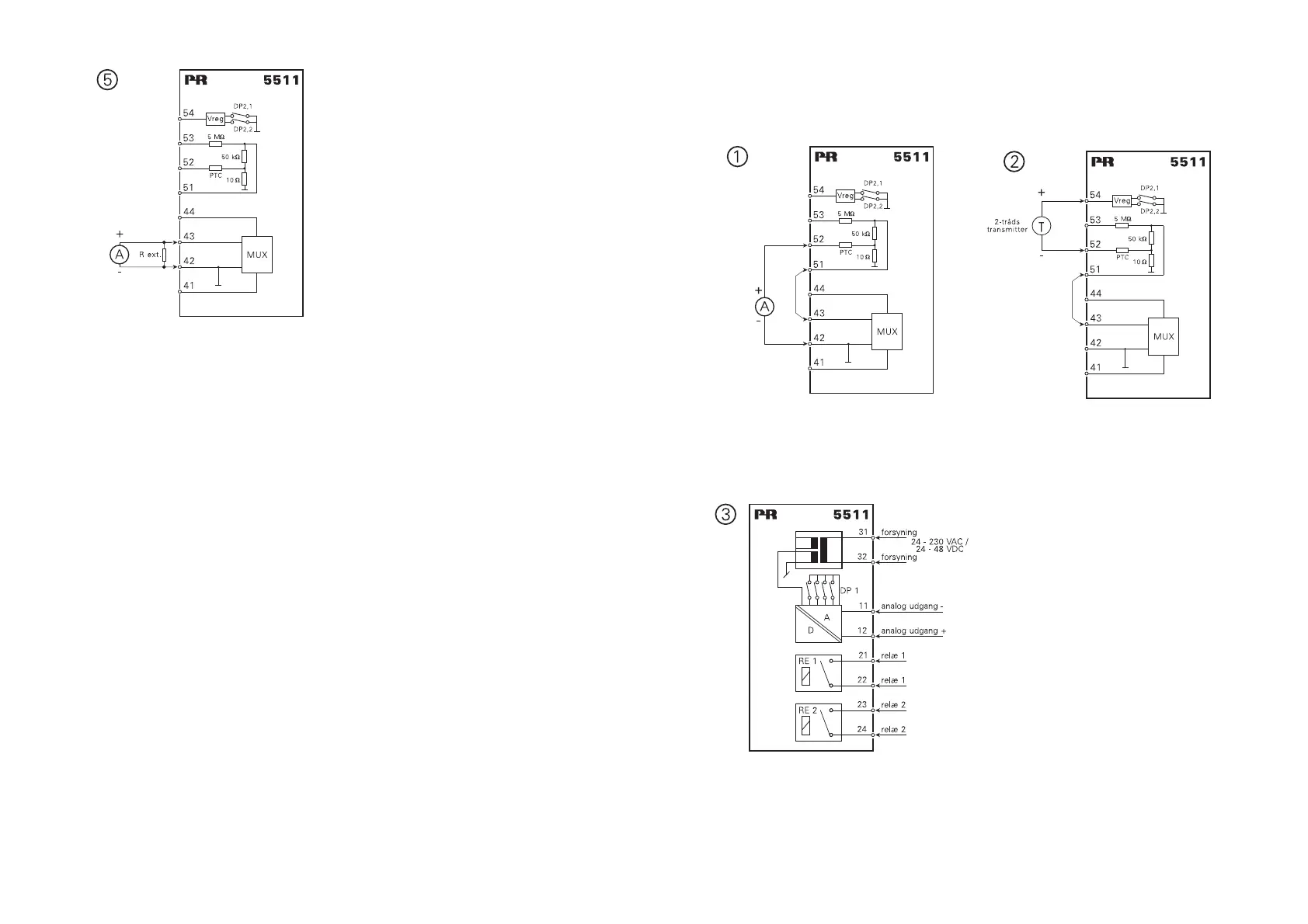

Fortrådningsdiagrammer
for DC-strømindgang
Bipolær strømindgang for
± 2 mA ≤ span ≤ ± 100 mA.
Fortrådning af strømforsyning, analog udgang
og relæudgange.
Bipolær strømindgang for span > ±100 mA
- se spændingsindgang.
2-trådstransmitter-indgang med
loop-forsyning.
(DP 2) indstilles til loop supply.
2 mA ≤ span ≤ 20 mA.
