INDSTILLING AF DIP-SWITCHE
OG VISNING AF TILSLUTNINGER PÅ
SYSTEM 5500

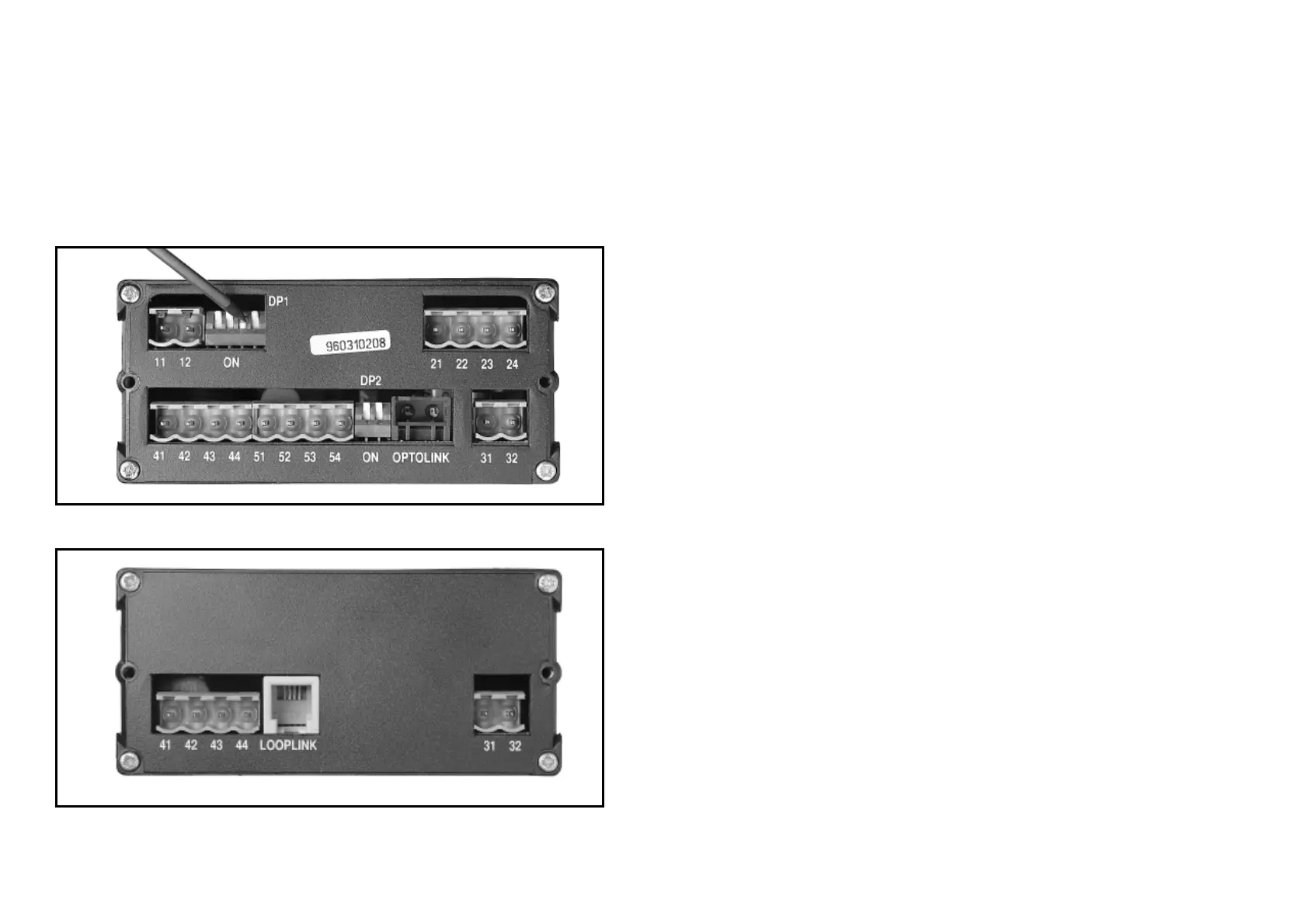

På billede 1 er vist, hvordan det er muligt at ændre DIP-switch konfigurationen.
Desuden ses tilslutningen til Opto Link 5901 på 5511 modulet.
På billede 2 ses tilslutningsstikket til programmeringsenheden Loop Link.
Billede 1: Indstilling af DIP-switche og visning af forbindelser.
Billede 2: Stik til programmeringsenheden Loop Link.
UNIVERSALINSTRUMENT 5511
LCD- eller LED-display, 48 x 96 mm
Programmerbar via PC
Galvanisk isolation 3,75 kVAC
Grænsekontakter og analog udgang
Universal spændingsforsyning
IP65-beskyttelse fra front
GENERELT:
PReview instrumentet konfigureres til den aktuelle opgave ved hjælp af en
PC med opsætningsprogrammet PReset 5000 med tilhørende optisk link til
kommunikation mellem instrument og en DOS-baseret PC.
Opto Link 5901 er et konfigurationskit med optisk link og PC-kabel, samt
programmet PReset 5000, for opsætning af 5111 og 5511.
Instrumentet leveres færdigkonfigureret efter specifikation, eller man kan vælge
selv at konfigurere ved hjælp af PReset 5000 programmet.
Instrumentets indgang kan programmeres som TC-, RTD- og modstandsindgang
samt unipolær eller bipolær mV-, mA- og spændingsindgang.
Udgangen (option) kan vælges mellem unipolært / bipolært strøm- eller
spændingssignal.
Yderligere er det muligt at indlægge specielle lineariseringstabeller f.eks. i
forbindelse med måling på ulineære signaler.
Med relæ-optionen er det muligt at anvende grænseværdier og få digitale on/off
signaler i forbindelse med temperaturfølere eller strøm- / spændings signaler.
INDGANGSTYPER:
Termoelementindgang (TC) med 15 bit bipolær opløsning for standard
termoelementer i temperaturområder efter standarderne IEC 584, DIN 43710 eller
ASTM E988-90. CJC-kompensering med Pt100 føler i tilslutningsklemme (option
- type nr. 5911), ekstern Pt100 føler eller fast CJC (termostatboks).
Mulighed for følerfejlsdetektering.
RTD-indgang i områder med 16 bit opløsning for Pt100, Ni100 i temperaturområder
efter standarden IEC 751 / DIN 43760. Mulighed for opsætning i multipla af
hovedtypen (f.eks. Pt50 og Ni1000).
