UTILISATION DES TOUCHES DE FONCTION
(Se reporter au diagramme de programmation).
GENERALITES:
Les menus et sous menus sont
sélectionnés à partir des 3 touches de
fonction
2, 3 et 1 comme indiqué
sur le diagramme de configura tion.
Une pression sur
2 affichera la valeur
actuelle du sous-menu en question.
Pour sauvegarder les valeurs appuyez
3 et 1 simultanément. Le retour au
menu précédent sans modification des
paramètres s’obtient par une pression
sur
2. Le chiffre actuel est repéré par
un point.
0.0 Mise sous tension
Si aucune touche n’est actionnée pendant deux minutes, l’appareil re vient
au point de départ.
1.0 r.EL.1 /RELAIS 1 - ne fonctionne qu’avec les appareils livrés avec les 2
relais à seuils
1.1 SEt.1 / Consigne de Relais 1
Configurer le consigne en actionnant
3 puis 1.
1.2 rES.1 / Valeur de reset de Relais 1
Configurer la valeur de reset en actionnant
3 puis 1.
1.3 dEL.1 / Temporisation de Relais 1
Configurer la temporisation (en secondes) en actionnant
3 puis 1.
Réglage de 0 à 3276 secondes.
2.0 rEL.2 / RELAIS 2 - Sa configuration est identique à celle du relais 1
3.0 d.ISPL / AFFICHAGE
3.1 d I LO / Affichage 0%
Régler 0% d’échelle d’affichage en référence au 0% de la valeur d’entrée
en actionnant
3 puis 1.
3.2 d I HI/affichage 100%
Régler 100% d’échelle d’affichage en référence au 100% de la valeur
d’entrée en actionnant
3 puis 1.
Entrée pont 6-fils avec tension
d’excitation externe (8 Vcc max.) :
±5 mV ≤ éten. de mesure ≤ ±70 mV.
Câblage de la tension d’alimentation,
de la sortie analogique et des relais
de sortie.

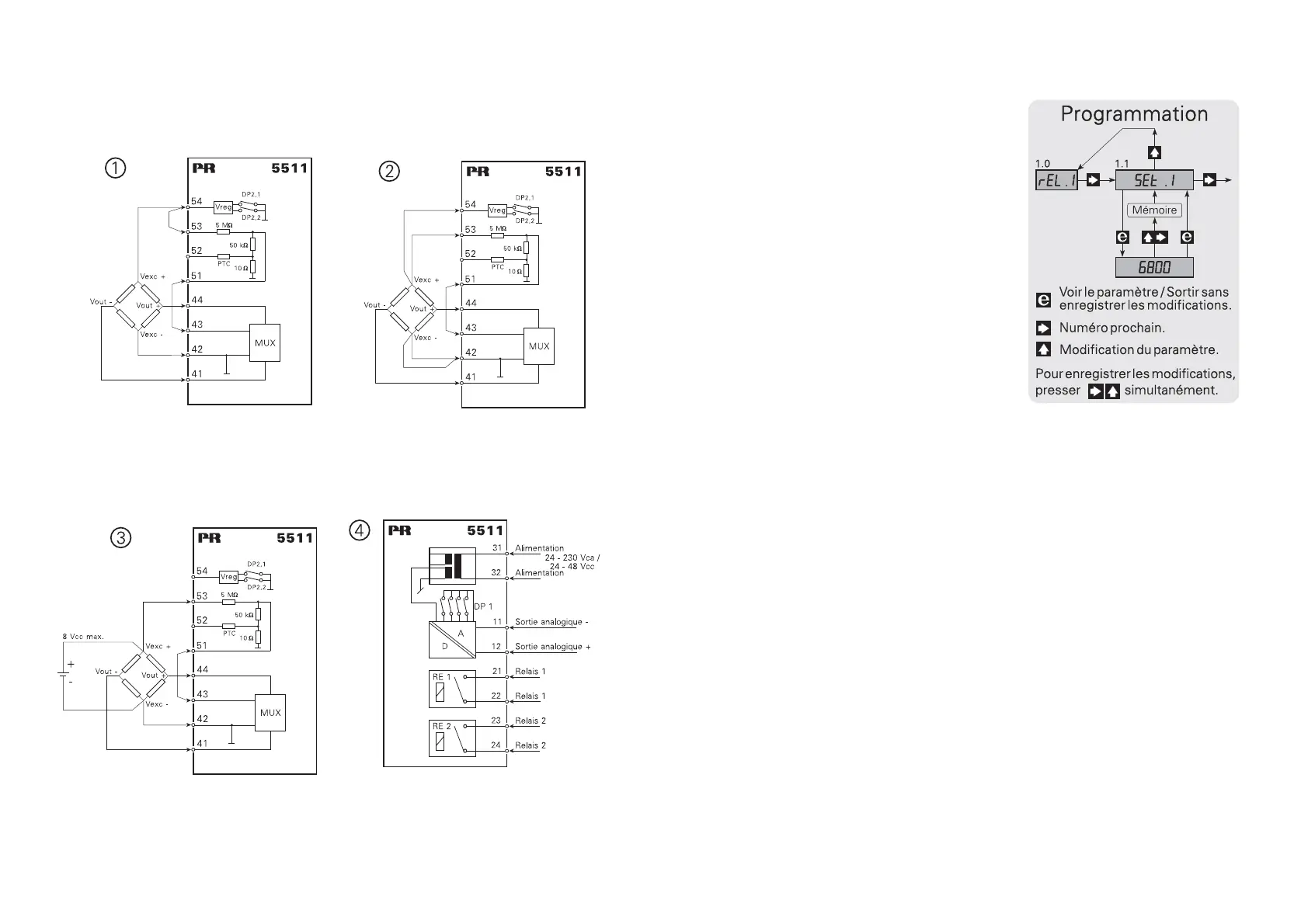

Schémas de raccordements
Entrées pour Ponts CC
(ex. jauges de contraintes...)
Entrée pont 4-fils avec tension
d’excitation interne. DP2 doit être
fixée à “Tension d’excitation 8V”
±5 mV ≤ éten. de mesure ≤ ±70 mV.
Entrée pont 6-fils avec tension
d’excitation interne. DP2 doit être fixée
à “Tension d’excitation 8 V”
± 5 mV ≤ éten. de mesure ≤ ± 70mV.
