PR electronics 5511 - Verdrahtungsdiagramme für Gleichstromeingang

128 129
2-poliger Spannungseingang für Strom-
spanne > ± 100 mA.
Der externe Shunt wird wie folgt
berechnet:
± 20 mV ≤ VRext. ≤ ± 2400 mV.

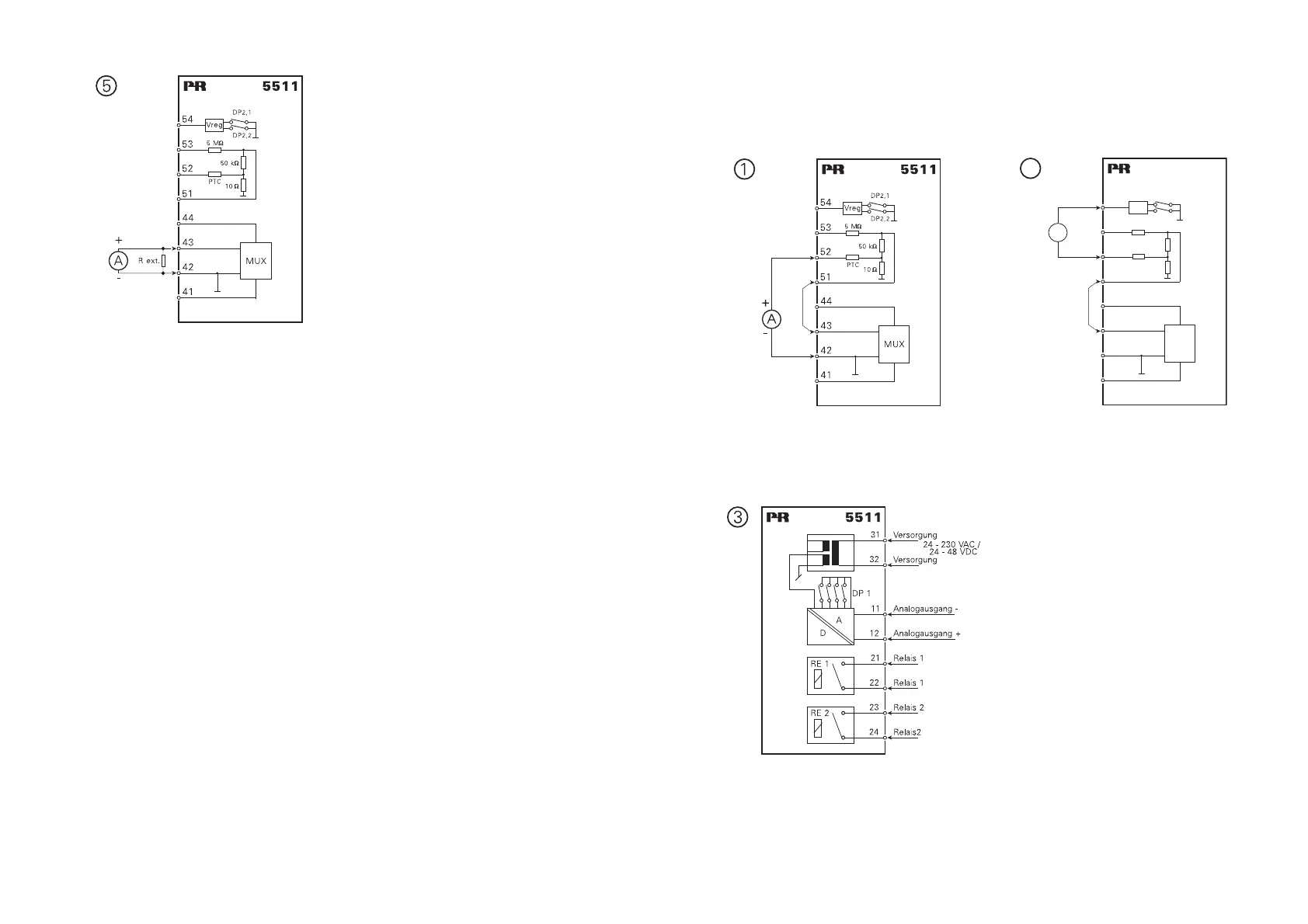

Verdrahtungsdiagramme
für Gleichstromeingang
Zweipoliger Stromeingang für
± 2 mA ≤ span ≤ ± 100 mA.
2
T
+
-
MUX
10
50 k
PTC
5 M
41
42
43
44
51
52
53
54
DP2,1
DP2,2
Ω
Ω
Ω
Vreg
5511
2-Draht-
Messumformer
Verdrahtung von Stromversorgung, Analog-
ausgang und Relaisausgängen. Zweipoliger
Stromeingang für Spanne > ±100 mA
- siehe Spannungseingang.
2-Draht Messumformereingang mit
Schleifenversorgung. (DP 2) wird auf
Schleifenversorgung eingestellt.
2 mA ≤ Spanne ≤ 20 mA.
