Câblage de la tension d’alimentation,
de la sortie analogique et des relais
de sortie.

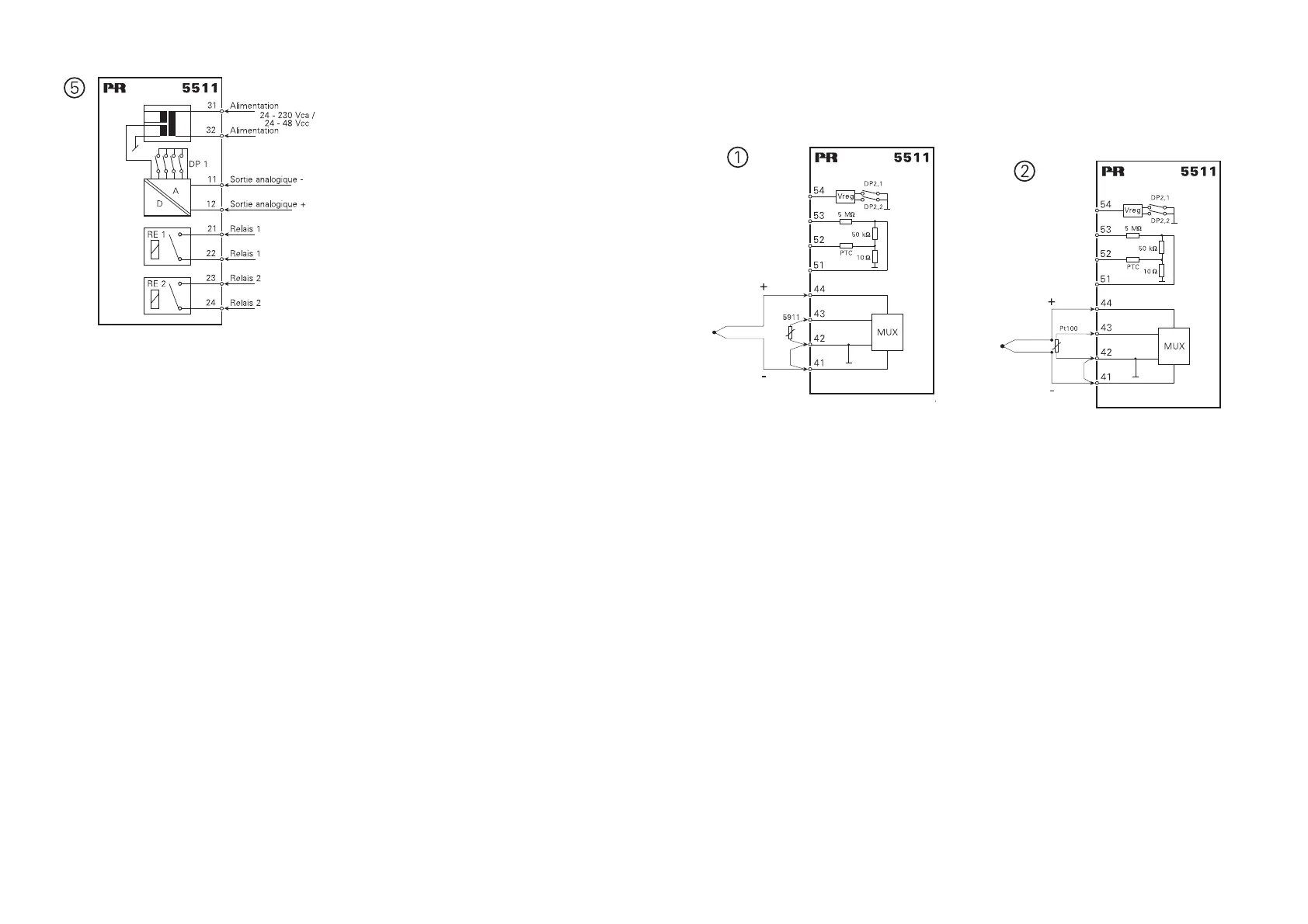

Schémas de raccordements
Entrées thermocouple (TC)
Entrée thermocouple (TC) avec
Compensation de Soudure Froide
interne. Utilisez un connecteur (PR-
5911) avec une Pt100 incorporée,
notez que les bornes 41 et 42 doivent
être connectées.
Entrée thermocouple (TC) avec
Compensation de Soudure Froide
externe. Une Pt100 doit être placée
dans la jonction entre le TC et les
borniers en cuivre.
