PR electronics 5511 - Anschlussanordnung; Displayfront; Verdrahtungsdiagramme für WTH

122 123

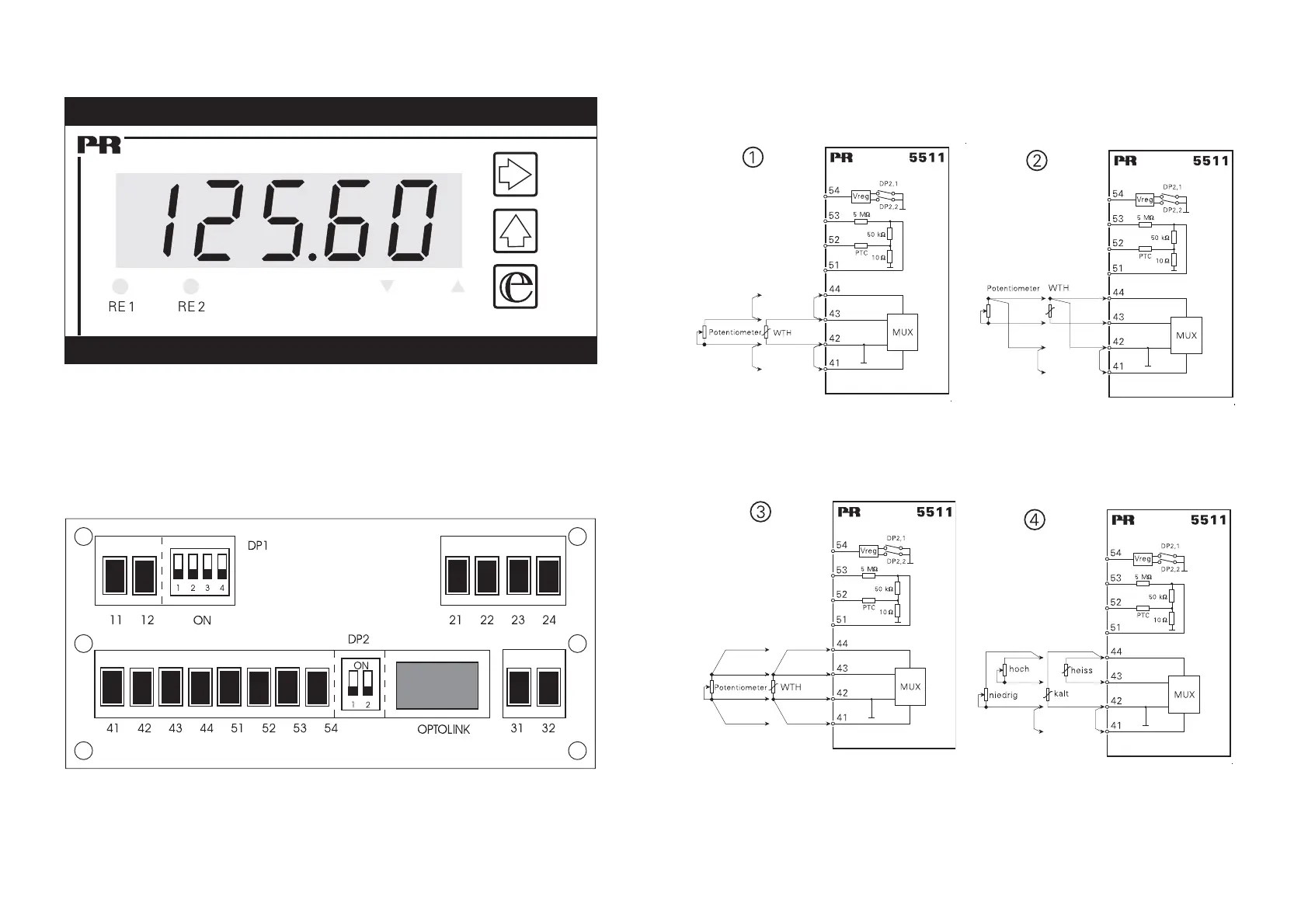

DISPLAYFRONT:
ANSCHLUSSANORDNUNG:
Verdrahtungsdiagramme
für WTH- und Widerstandseingang
2-Leiter-Eingang für WTH-Temperatur-
fühler und veränderlichen Widerstand
(Potentiometer).
3-Leiter-Eingang für WTH-Temperatur-
fühler und veränderlichen Widerstand
(Potentiometer).
4-Leiter-Eingang für WTH-Temperatur-
fühler und veränderlichen Widerstand
(Potentiometer).
Differenzeingang für WTH-Temperatur-
fühler und veränderliche Widerstände
(Potentiometer).
