PR electronics 5511 - Verdrahtungsdiagramme für Gleichspannungseingang

126 127
TE-Temperaturfühlereingang ohne Verg
leichsstellenkompensation.
Zwischen dem Thermoelement und
der Kupferklemme wird konstante
Temperatur erwartet.
Differenzeingang für TE-Temperatur-
fühler. Die kalte Vergleichstelle wird
über das Thermoelement kompensiert
(CJC).
Verdrahtung von Stromversorgung,
Analogausgang und Relaisausgängen.

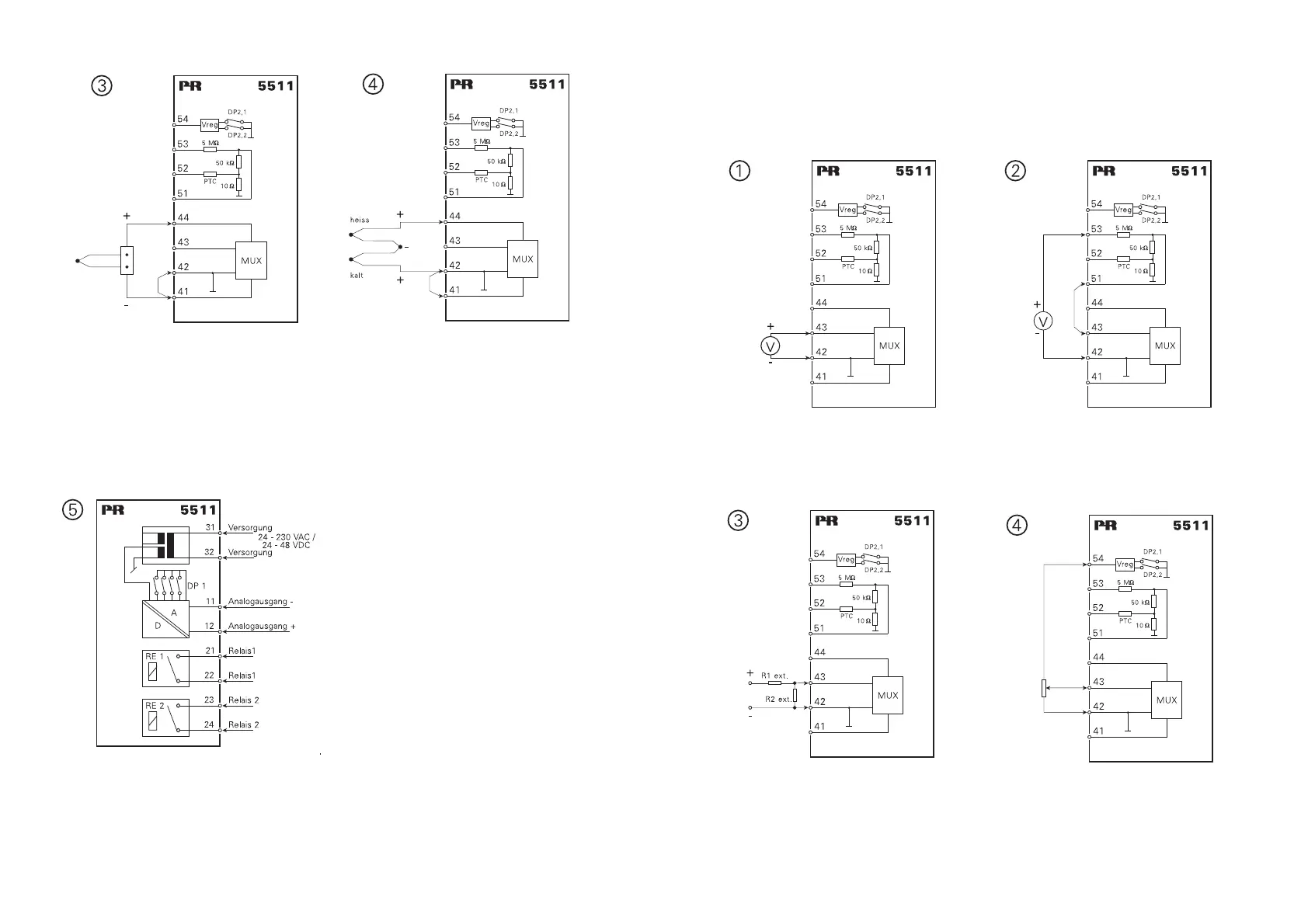

Verdrahtungsdiagramme
für Gleichspannungseingang
Zweipoliger Spannungseingang für
± 20 mV ≤ Spanne ≤ ± 2400 mV.
Zweipoliger Spannungseingang für
± 2400 mV ≤ Spanne ≤ ± 240 V.
Zweipoliger Spannungseingang für
Spanne > 240 V. Der externe Span-
nungsteiler wird berechnet wie folgt:
± 20 mV ≤ VR
2
≤ ± 2400 mV.
3-Leiter Potentiometereingang.
Die Hilfsspannung (DP2) wird auf 2,5
Vref. eingestellt.
