24 25

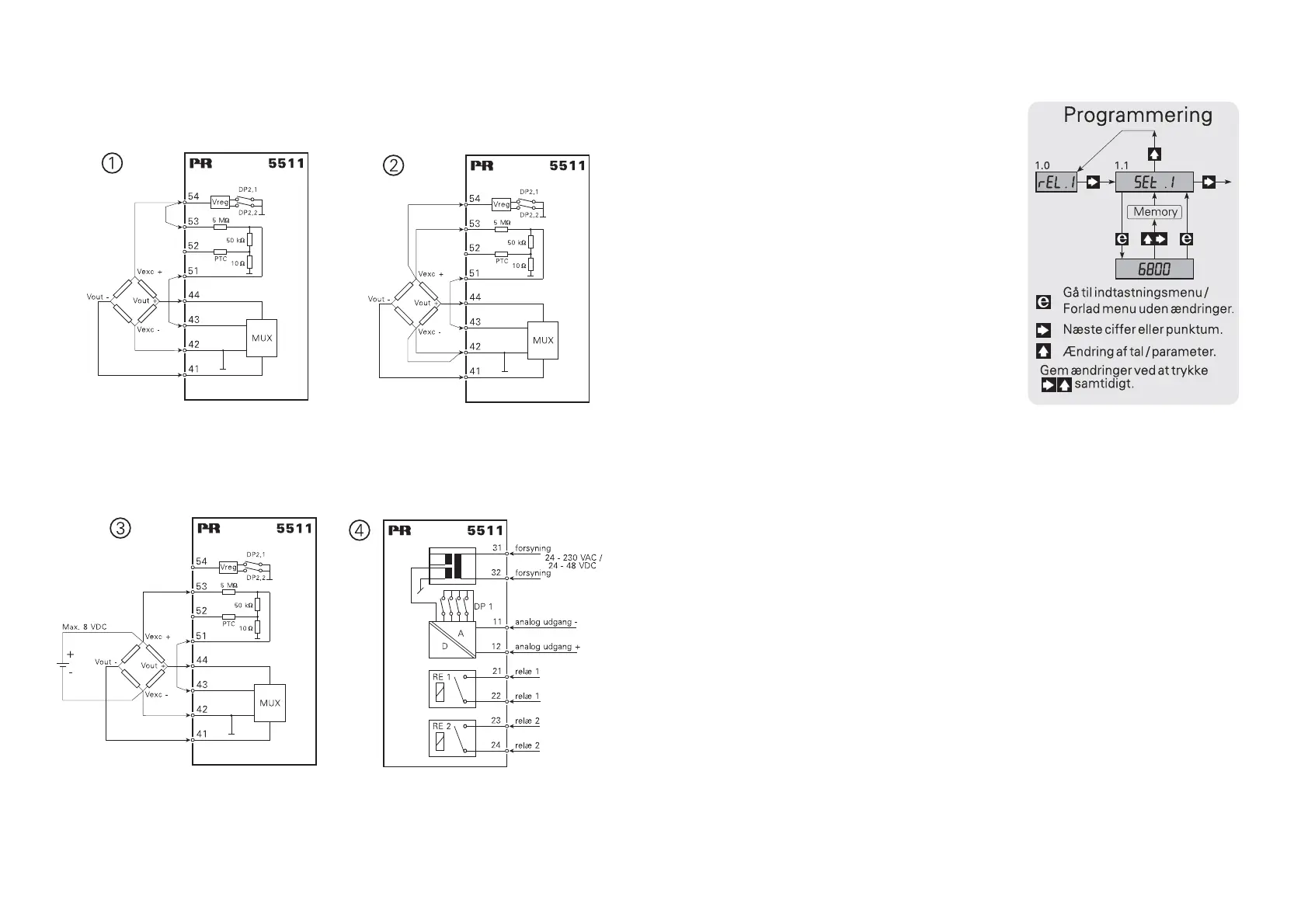

Fortrådningsdiagrammer
for DC-broindgang
4-leder broindgang med intern
excitationsspænding. (DP2) indstilles
til 8 V excitation.
± 5 mV ≤ span ≤ ± 70 mV.
6-leder broindgang med intern
excitationsspænding. (DP2) indstilles til
8 V excitation.
± 5 mV ≤ span ≤ ± 70 mV.
6-leder broindgang med ekstern
excitationsspænding. (Max. 8 VDC).
± 5 mV ≤ span ≤ ± 70 mV.
Fortrådning af strømforsyning, analog
udgang og relæudgange.
BETJENING AF TRYKKNAPPER
Dokumentation til rutediagram på side 30.
GENERELT:
Man finder rundt i underprogrammet og
sidegrene ved hjælp af de 3 taster
2, 3
og
1. Rutediagrammet viser tasternes
funktion. Ved at trykke på
2 ses aktuel
værdi. Gem udføres ved at trykke på
3
og
1 samtidigt. Forlad indstilling uden at
gemme - tryk på
2. Ciffer, der er under
ændring, indikeres med et punktum.
0.0. NORMAL TILSTAND - display viser aktuel procesværdi
Instrumentet går til denne tilstand ved power ON, eller hvis ingen taster har
været aktiveret i 2 minutter.
1.0 RELÆ 1 - Aktiv for stigende eller faldende signal - vælges i PReset
1.1 Setpunkt relæ 1 - Procesværdi hvor relæ 1 skifter tilstand
Tast
2. Værdi vælges med 3 og 1 tasterne. Indstilles i henhold til
displayskalering. Gem indstilling ved tryk på
3 og 1 samtidigt.
1.2 Reset relæ 1 - Procesværdi hvor relæ 1 skifter tilbage (hysterese)
Tast
2. Værdi vælges med 3 og 1 tasterne. Indstilles i henhold til
displayskalering. Gem indstilling ved tryk på
3 og 1 samtidigt.
1.3 Forsinkelse 1 - Indkoblingsforsinkelse for relæ 1
Tast
2. Værdi vælges med 3 og 1 tasterne. Indstillingsområdet er fra 0 til
3276 sekunder. Gem indstilling ved tryk på
3 og 1 samtidigt.
2.0 RELÆ 2 - Indstilles på samme måde som relæ 1
