92 93

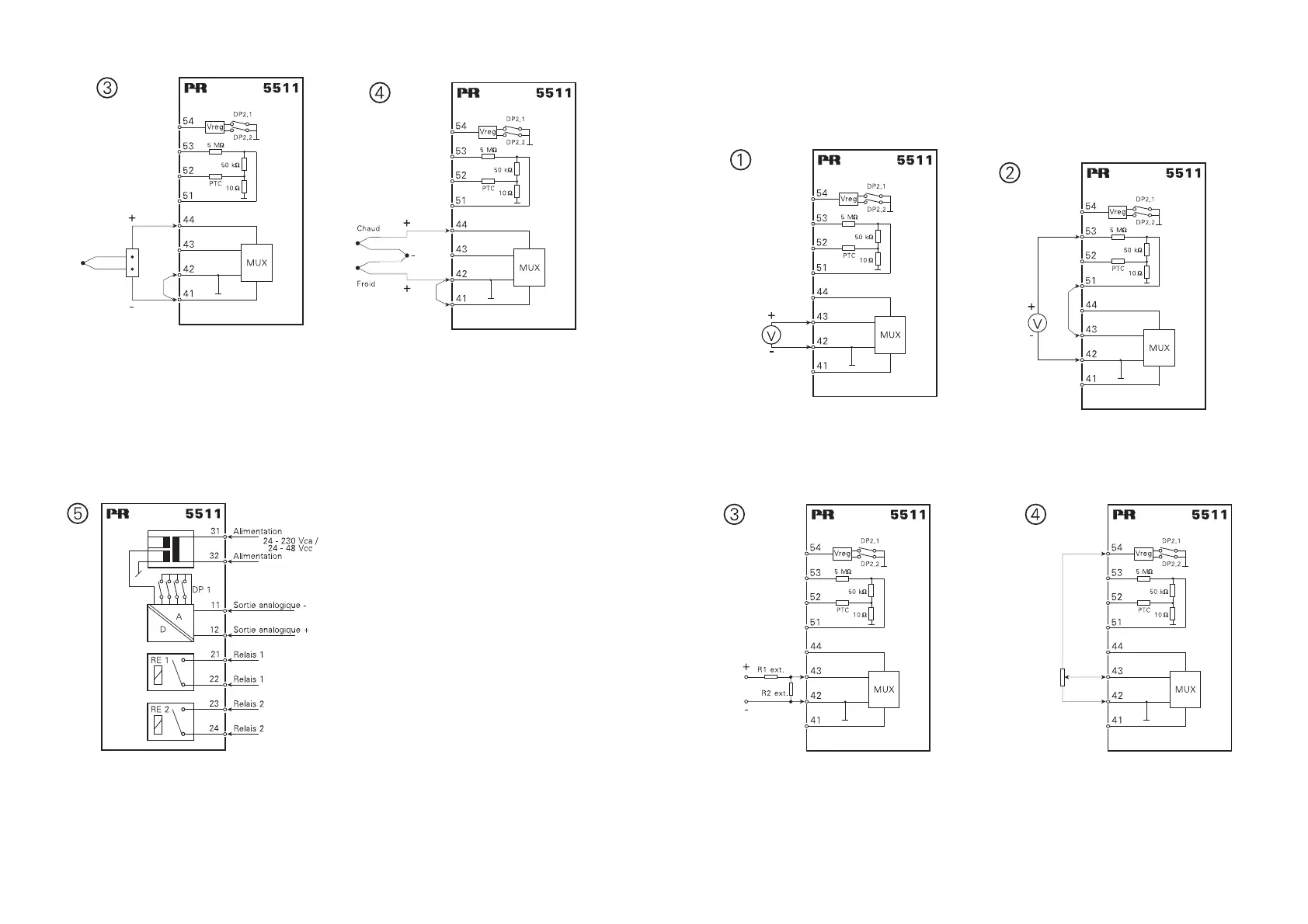

Schémas de raccordements
Entrées tension CC
Entrée tension bipolaire
± 20 mV ≤ étendue de mesure
≤ ± 2400 mV.
Entrée tension bipolaire
±2400 mV ≤ étendue de mesure
≤ ± 240 V.
Entrée tension bipolaire : valeur
> 240 V. Le diviseur externe de
tension est défini comme suit :
±20 mV ≤ VR2 ≤ ± 2400 mV
Entrée potentiomètre 3-fils.
La tension auxiliaire DP2 doit
être fixée à “Tension de référence
2,5 V”.
Entrée thermocouple (TC) sans
Compensation de Soudure Froide. Une
température constante est obligatoire
dans la jonction entre le TC et les
borniers en cuivre.
Entrée différentielle thermocouple.
Câblage de la tension d’alimentation, de la
sortie analogique et des relais de sortie.
