124 125

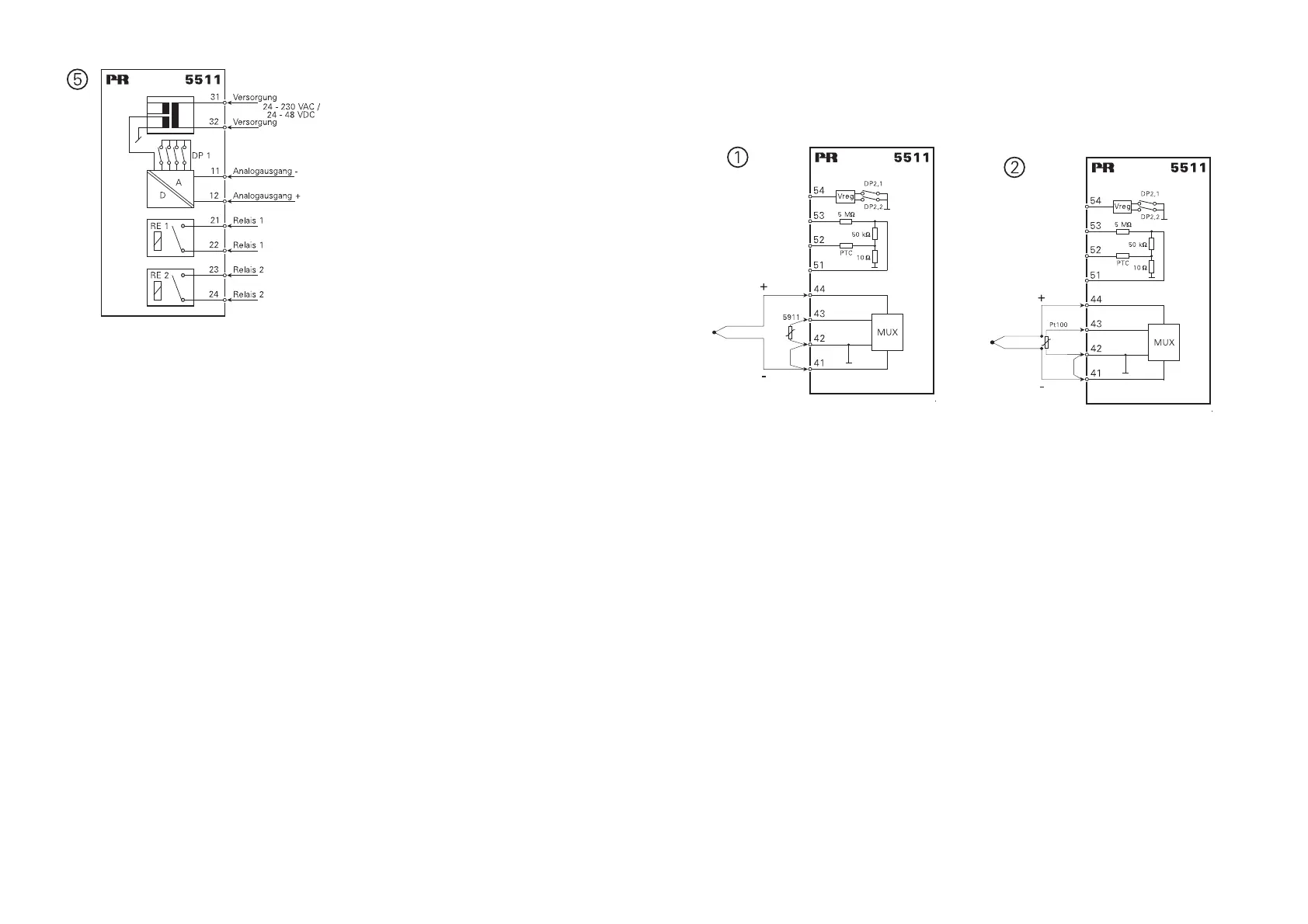

Verdrahtung von Stromversorgung,
Analogausgang und Relaisausgängen.
Verdrahtungsdiagramme
für Thermoelementeingang
TE-Temperaturfühlereingang mit Ver
gleichsstellenkompensation (CJC) im
Stecker.
Verwendet wird ein CJC-Stecker vom
Typ-Nr. 5911.
Man beachte, dass die Klemmen
41 und 42 mit einer Leitung kurzzu-
schließen sind.
TE-Temperaturfühlereingang mit
externer Vergleichsstellenkompensa-
tion (CJC).
Im Übergang zwischen dem
Thermoelement und der Kupfer-klemme
wird ein Pt100-Element verwendet.
