94 95
Entrée tension bipolaire pour une valeur
de courant > ±100 mA. Le shunt externe
est calculé comme suit :
± 20 mV ≤ VRext. ≤ ± 2400 mV.

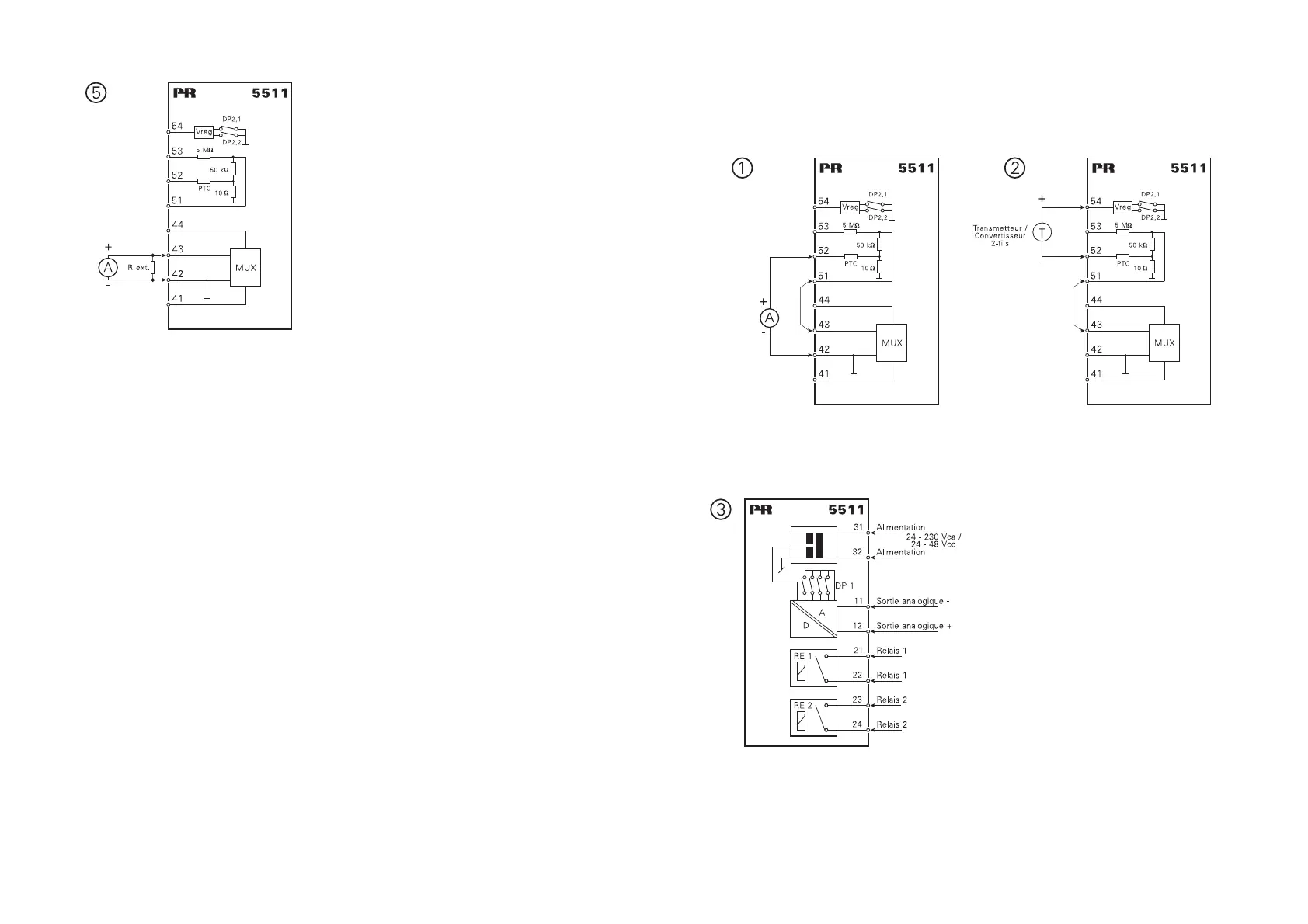

Schémas de raccordements
Entrées courant CC
Entrée courant bipolaire.
± 2 mA ≤ étendue de mesure
≤ ± 100 mA.
Câblage de la tension d’alimentation, de la sortie
analogique et des relais de sortie.
Pour des entrées courant bipolaire de valeur
> ± 100 mA reportez vous aux entrées tension.
(Schéma 5 ci-contre).
Entrée transmetteur (convertisseur)
2-fils, avec alimentation pour la
boucle de courant.
La tension auxiliaire DP2 doit être
fixée à “Alimentation pour la boucle”
20mA ≤ étend. de mesure ≤ 20mA.
