112 113
EINSTELLUNG DER DIP-SCHALTER UND
DARSTELLUNG DER ANSCHLÜSSE DES
SYSTEMS 5500
Bild 1 zeigt, wie eine Änderung der DIP-Schalterkonfiguration möglich ist.
Außerdem ist der Anschluss an Opto Link 5901 im Modul 5511 dargestellt. Bild 2
zeigt den Anschlussstecker für die Programmierungseinheit Loop Link.
UNIVERSAL-MESSGERÄT 5511
LCD- oder LED-Anzeige, 48 x 96 mm
PC-programmierbar
Galvanisch getrennt 3,75 kVAC
Grenzkontakte und analoger Ausgang
Universelle Spannungsversorgung
Schutzart IP65, frontseitig
ALLGEMEINES:
Das Gerät PReview wird für die jeweilige Aufgabe mit Hilfe eines PCs mit dem
Konfigurationsprogramm PReset 5000 konfiguriert. Dazu gehört eine optische
Verbindung für die Kommunikation zwischen dem Gerät und einem DOS-
basierten PC.
Opto Link 5901 ist ein Konfigurationssatz mit optischer Verbindung und PC-Kabel
sowie dem Programm PReset 5000 für die Einstellung von 5111 und 5511.
Das Universal-Messgerät wird fertig konfiguriert nach Spezifikation geliefert; Es
kann auch mit Hilfe des PReset-5000-Programms vom Kunden selbst konfiguriert
werden.
Der Eingang des Geräts kann als TE-, WTH- oder Widerstandseingang
programmiert werden sowie als einpoliger oder zweipoliger mV-, mA- und
Spannungseingang.
Im Ausgang (Option) kann zwischen einpoligem / zweipoligem Strom- oder
Spannungssignal gewählt werden.
Weiter ist es möglich, spezielle Linearisierungstabellen einzugeben, z.B. in
Verbindung mit der Messung von nichtlinearen Signalen. Mit der Relais-Option ist
es möglich, Grenzwerte anzuwenden und digitale On/Off-Signale in Verbindung
mit Temperaturfühlern oder Strom- / Spannungssignalen zu erhalten.
EINGANGSTYPEN:
Thermoelementeingang: (TE) mit 15 Bit bipolarer Auflösung für Standard-
Thermoelemente in den Temperaturbereichen nach den Normen IEC 584, DIN
43710 oder ASTM E988-90. Vergleichsstellenkompensation mit Pt100-Fühler in
den Anschlussklemmen (Option - Typ Nr. 5911), externem Pt100-Fühler oder als
feste Vergleichsstellenkompensation (Thermostatbox).
Möglichkeit für Fühlerfehlererkennung.

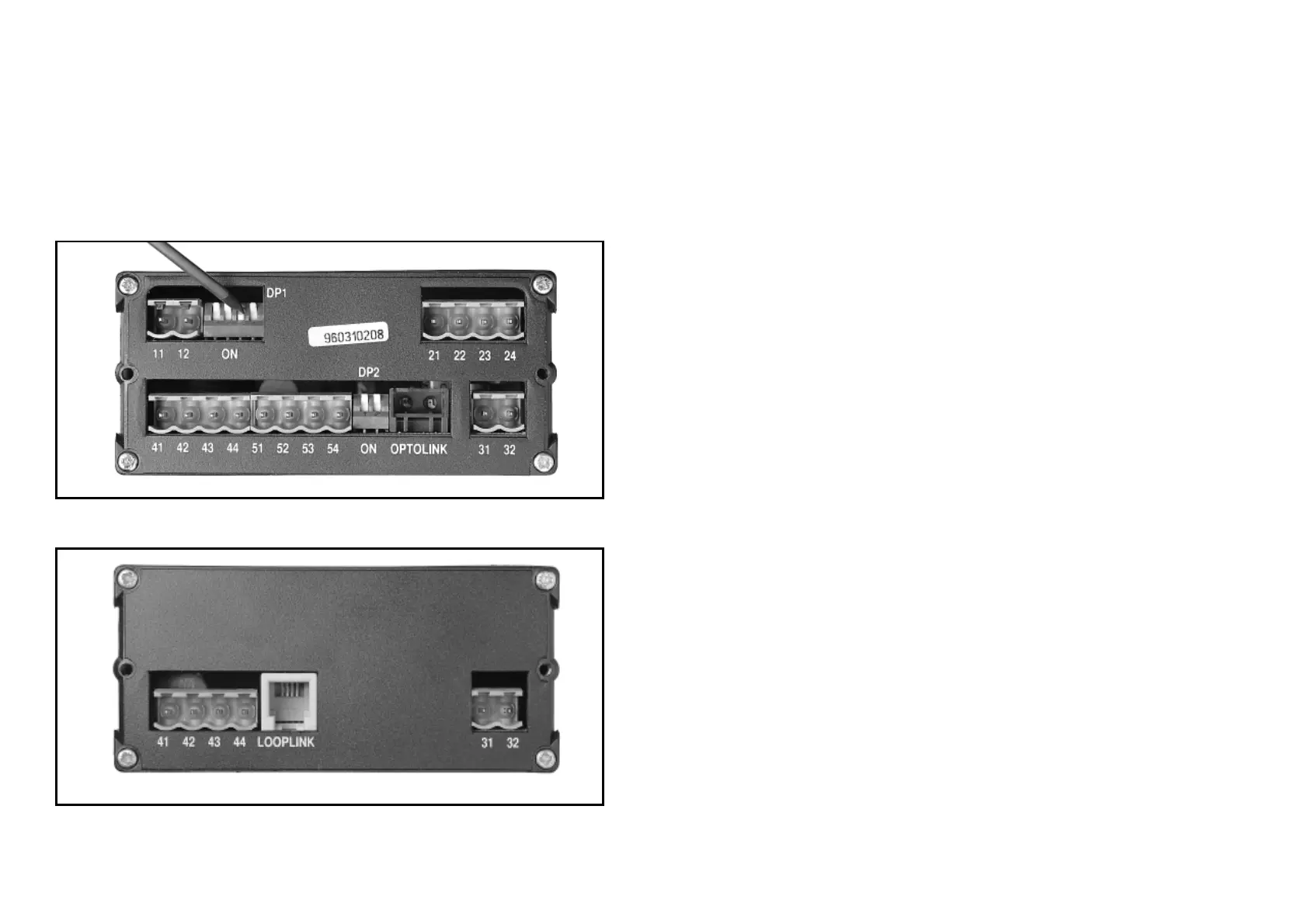

Bild 1: Einstellung der DIP-Schalter und Darstellung der Anschlüsse.
Bild 2: Anschlussstecker für die Programmierungseinheit Loop Link.
