130 131

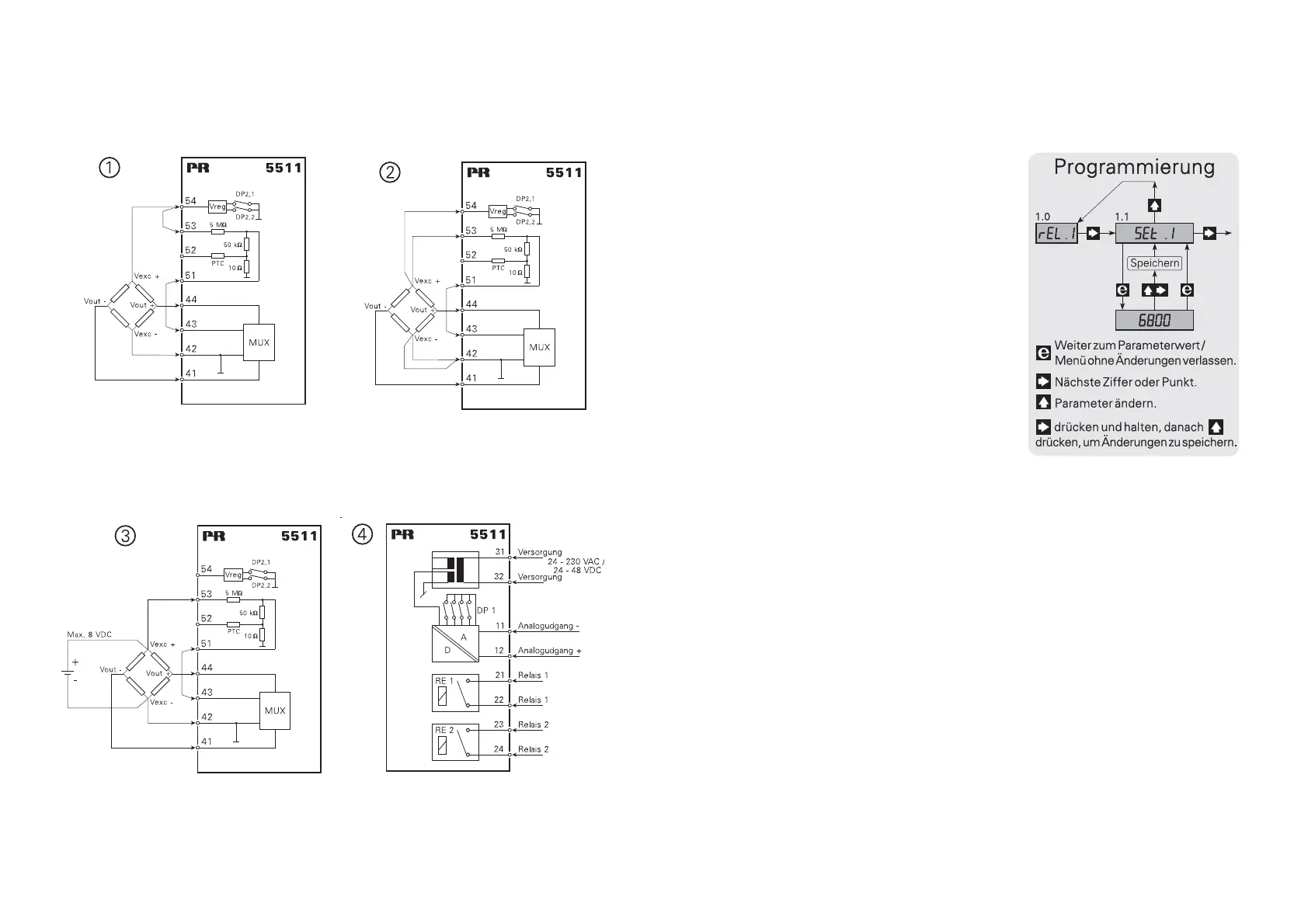

Verdrahtungsdiagramme
für Gleichstrombrückeneingang
4-Leiter-Brückeneingang mit interner
Erregungsspannung. (DP2) wird auf 8
V Erregung eingestellt.
± 5 mV ≤ Spanne ≤ ± 70 mV.
6-Leiter-Brückeneingang mit interner
Erregungsspannung. (DP2) wird auf
8 V Erregung eingestellt.
± 5 mV ≤ Spanne ≤ ± 70 mV.
6-Leiter-Brückeneingang mit ex terner
Erregungsspannung. (max. 8 VDC).
± 5 mV ≤ Spanne ≤ ± 70 mV.
Verdrahtung von Stromversorgung,
Analogausgang und Relaisausgängen.
DRUCKTASTENBEDIENUNG
Dokumentation zum Flussdiagramm auf Seite 136.
ALLGEMEINES:
Man findet durch das Unterprogramm
und die Seitenäste mit Hilfe der
drei Tasten
2, 3 und 1. Das
Flussdiagramm zeigt die Funktion der
Taste. Durch Drücken von
2 wird
der jeweilige Wert sichtbar. Speichern
erfolgt durch gleichzeitiges Drücken
von
3 und 1. Einstellung verlassen
ohne zu speichern - drücken von
2. Eine sich ändernde Ziffer wird mit
einem Punkt angezeigt.
0.0 Normalzustand
- In der Anzeige erscheint der jeweilige Prozesswert. Das Gerät geht auf
diesen Zustand, wenn es EINgeschaltet ist (POWER ON), oder wenn für
zwei Minuten keine Tasten aktiviert worden sind
1.0 RELAIS 1 - Aktiv bei ansteigendem oder abfallendem Signal - im PReset
wählbar
1.1 Sollwert Relais 1 - Prozesswert, bei dem Relais 1 den Zustand
wechselt
2 drücken. Wert wird mit den Tasten 3 und 1 gewählt.
Einstellung erfolgt entsprechend der Anzeigenskalierung. Speichern der
Einstellung erfolgt durch gleichzeitiges Drücken von
3 und 1.
1.2 Reset Relais 1 - Prozesswert, bei dem Relais 1 zurückschaltet
(Hysterese)
2 drücken. Wert wird mit den Tasten 3 und 1 gewählt.
Einstellung erfolgt entsprechend der Anzeigenskalierung. Speichern der
Einstellung erfolgt durch gleichzeitiges Drücken von
3 und 1.
