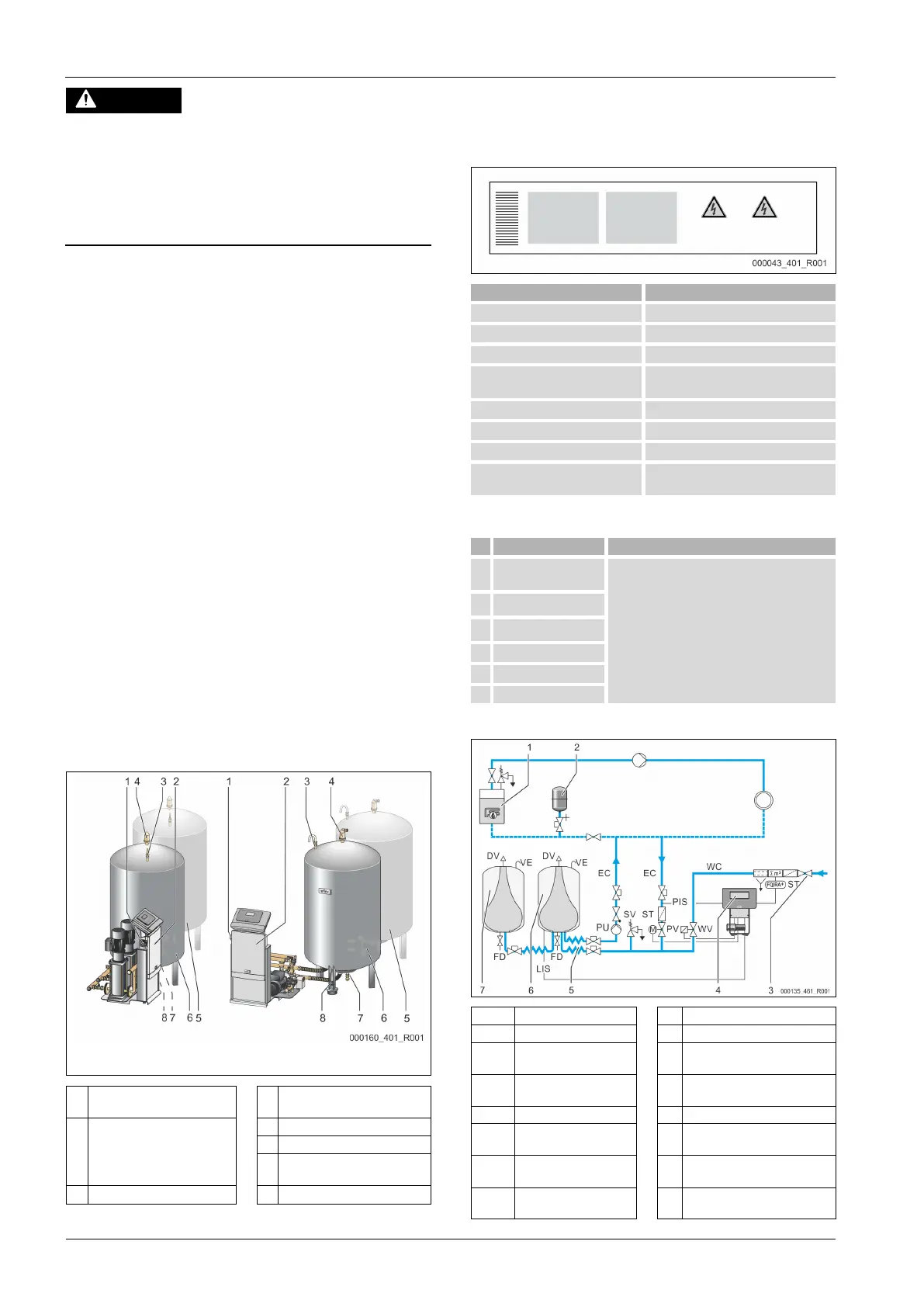

— Português Variomat Touch — 09.09.2022-Rev. C
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção
realizados de forma incorreta, existe o perigo de queimaduras e ferimentos
nas ligações, se a água ou o vapor quente sob pressão forem subitamente
expelidos.
• Garantir que os trabalhos de montagem, desmontagem ou
manutenção sejam realizados de forma correta.
• Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
Nota!
Ao montar a válvula de segurança em obra, a
entidade exploradora
tem de assegurar que não existe perigo durante a purga.
Nota!
Os acessórios de segurança para limitação da pressão na entrada de
água de acordo com a Diretiva 2014/68/UE relativa aos equipamentos
sob pressão e para limitação da tem
peratura de acordo com a Diretiva
2014/68/UE relativa aos equipamentos sob pressão não estão incluídos
no fornecimento.
As proteções contra a pressão de entrada de água e a temperatura são
instaladas em obra pela entidade exploradora.
4 Descrição do aparelho
4.1 Descrição
O Variomat com comando tátil é uma estação de pressurização, desgaseificação
e realimentação comandada por bomba para sistemas de água de aquecimento
e refrigeração. O Variomat é essencialmente composto por uma unidade de
comando com bombas e, pelo menos, um depósito de expansão. Uma
membrana divide o depósito de expansão num compartimento de ar e num
compartimento de água. Tal impede a penetração de oxigénio atmosférico na
água de expansão.
O Variomat com comando tátil oferece as seguintes seguranças:
• Otimização de todos os processos de pressurização, desgaseificação e
realimentação.
- Evita a aspiração direta de ar através do controlo da pressurização
com realimentação automática.
- Evita problemas de circulação causados por bolhas de ar livres na
água de recirculação.
- Reduz os danos de corrosão mediante a extração do oxigénio da
água de enchimento e realimentação.
4.2 Visão geral
Variomat com comando táctil e duas
bombas
Variomat com comando táctil e uma
bomba
1 Interruptor principal 4
Válvula de desgaseificação
"DV"
2 Unidade de comando
• Bomba(s)
• Comando "Reflex
Control Touch"
5 Vaso secundário "VF"
7
Torneira de enchimento e de
esvaziamento "FD"
3 Ventilação e purga "VE" 8 Medição de nível "LIS"
4.3 Identificação
4.3.1 Placa de características
A placa de características contém os dados relativos ao fabricante, ano de
construção, número de fabrico, assim como os dados técnicos.
Inscrição na placa de características
Type Designação do aparelho
Serial No. Número de série
Min. / max. allowable pressure PS Pressão mínima/máxima admissível
Max. allowable flow temperature of
system
Temperatura de ida máxima admissível
do sistema
Min. / max. working temperature TS
Temperatura de serviço mín. / máx. (TS)
Year of manufacture Ano de fabrico
Max. system pressure Pressão máx. do sistema
Min. operating pressure set up on
site
Pressão de serviço mínima ajustada em
obra
4.3.2 Código tipo
1
Designação da unidade
de comando
2
Variomat VS 2-
1,
VG 500 l, VF 500 l
3
1 2 3 4 5 6
4
6
4.4 Função
1 Sistema de aquecimento WV Válvula de reposição
2 Vaso de expansão "MAG" PIS Sensor de pressão
3 Reflex Fillset Impuls PV
Válvula de transbordo (válvula
esférica motorizada)
4 Unidade de controlo PU
Bomba (manutenção de
pressão)
5 Entradas hidráulicas SV Válvula de segurança
6
Câmara de ar do vaso
primário
EC Tubagem de expansão
7
Câmara de ar do vaso
secundário
FD
Válvula de enchimento e de
esvaziamento
ST Filtro de sujidade LIS
Célula de pesagem para
determinar o nível de água
