Variomat Touch — 09.09.2022-Rev. C
Deutsch —

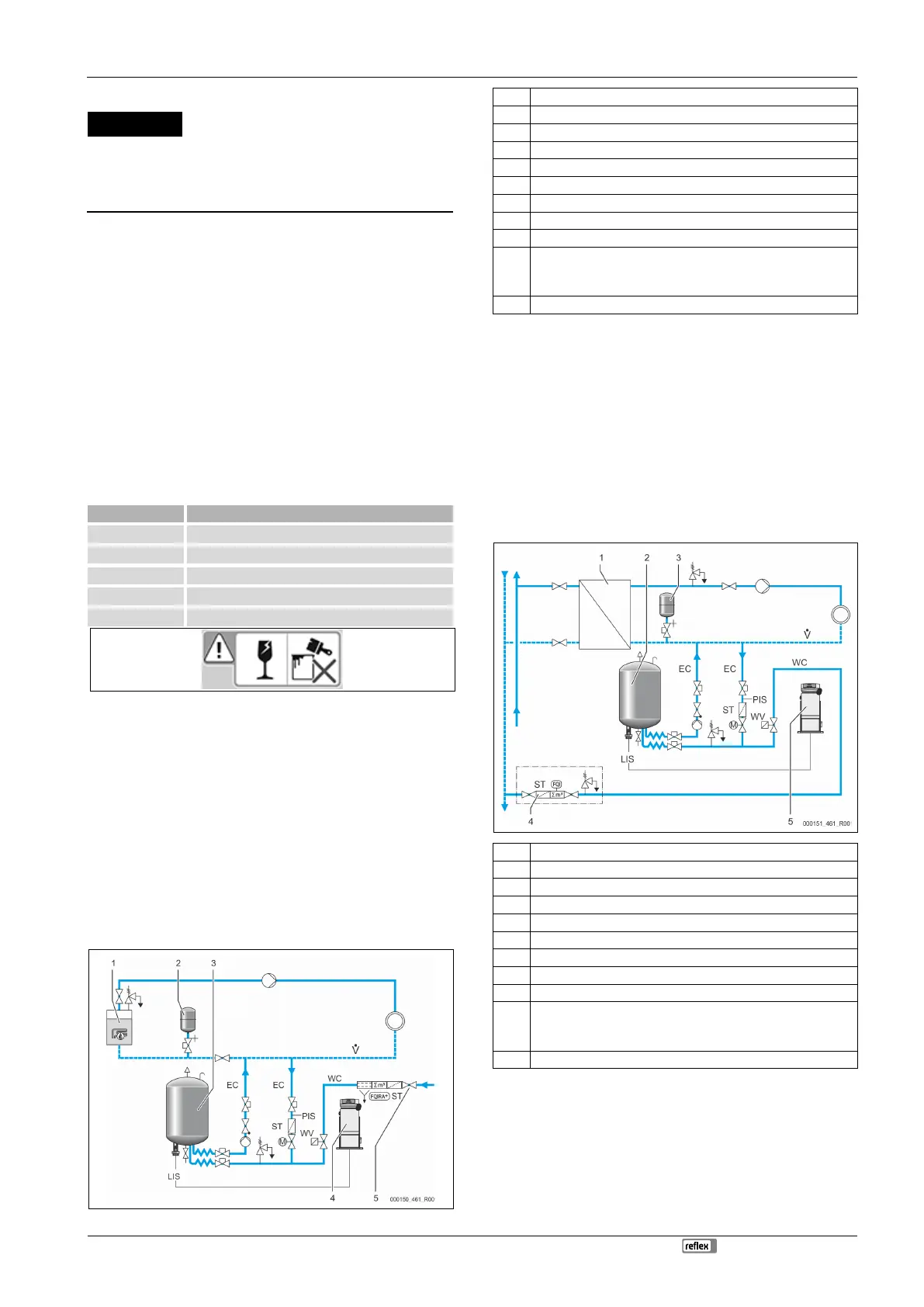

7.3.6 Montage der Gewichtsmesszelle
ACHTUNG
Beschädigung der Gewichtsmesszelle durch unsachgemäße Montage
Eine unsachgemäße Montage der Gewichtsmesszelle für die
Füllstandsmessung „LIS“ kann zu Beschädigungen, Fehlfunktionen und
Fehlmessungen führen.
• Beachten Sie die Hinweise zur Montage von der Gewichtsmesszelle.
Die Niveaumessung „LIS“ arbeitet mit einer Gewichtsmesszelle. Montieren Sie
diese, wenn das Grundgefäß in der endgültigen Position steht, 7.3.3
"Aufstellung der Gefäße", 11. Beachten Sie die folgenden Hinweise:
• Entfernen Sie die Transportsicherung (Vierkantholz) am Behälterfuß vom
Grundgefäß.
• Ersetzten Sie die Transportsicherung durch die Gewichtsmesszelle.
– Die Gewichtsmesszelle kann optional mit den mitgelieferten
Schrauben am Behälterfuß des Grundgefäßes befestigt werden. Eine
Befestigung am Behälterfuß ist aber nicht notwendig.
• Vermeiden Sie stoßartige Belastungen der Gewichtsmesszelle durch z. B.
nachträgliches Ausrichten des Gefäßes.
• Schließen Sie das Grundgefäß und das erste Folgegefäß mit flexiblen
Anschlussschläuchen an.
– Verwenden Sie die mitgelieferten Anschlusssets, 7.3.3
"Aufstellung der Gefäße", 11.
• Führen Sie einen Nullabgleich des Füllstandes durch, wenn das
Grundgefäß ausgerichtet und vollständig entleert ist, 8.6 "Steuerung im
Kundenmenü parametrieren", 18.
Richtwerte für die Niveaumessungen:
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
Gewichtsmesszelle ist nicht druckschlagfest und darf nicht
7.4 Schaltungs- und Nachspeisevarianten
7.4.1 Funktion
Der aktuelle Füllstand im Grundgefäß wird über den Niveausensor „LIS“ erfasst
und in der Steuerung ausgewertet. Der Wert des Mindestfüllstandes ist im
Kundenmenü der Steuerung eingegeben. Bei der Unterschreitung des
Mindestfüllstandes öffnet das Nachspeiseventil „WV“ und füllt das Grundgefäß.
Hinweis!
Zur Komplettierung der
Nachspeisung aus dem Trinkwassernetz bietet
lex das Fillset mit integriertem Systemtrenner und die
Enthärtungsanlage Fillsoft an, 4.6 "Optionale Zusatzausrüstung", 6.
7.4.1.1 Verwendung in einer Einkesselanlage
1 Wärmeerzeuger
2 Druckausdehnungsgefäß „MAG“
3 Grundgefäß
4 Steuereinheit
5 Reflex Fillset
WC Nachspeiseleitung
PIS Druckmessumformer
WV Magnetventil für die Nachspeisung
EC Entgasungsleitung
• Für das gasreiche Wasser von der Anlage.
• Für das entgaste Wasser zur Anlage.
LIS Niveaumessung
Einkesselanlage ≤ 350 kW, Wassertemperatur < 100 °C.
• Schalten Sie bei einer Nachspeisung mit Trinkwasser das Reflex Fillset mit
integriertem Systemtrenner vor.
• Wenn Sie kein Reflex Fillset vorschalten, verwenden Sie einen
Schmutzfänger „ST“ mit einer Filtermaschenweite von ≥ 0,25 mm.
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften,
z. B. der VDI
2035, entsprechen.
Wird die Qualität nicht erreicht, verwenden Sie für das Enthärten
des Nachspeisewassers aus dem Trinkwassernetz das Reflex
7.4.1.2 Verwendung in einer Fernwärme-Hausstation
1 Fernwärme-Hausstation
2 Grundgefäß
3 Druckausdehnungsgefäß „MAG“
4 Bauseitige Nachspeiseeinheit
5 Steuereinheit
WC Nachspeiseleitung
PIS Druckmessumformer
Magnetventil für die Nachspeisung
ST Schmutzfänger
EC Entgasungsleitung
• Für das gasreiche Wasser von der Anlage.
• Für das entgaste Wasser zur Anlage.
LIS Niveaumessung
Fernwärmewasser ist besonders als Nachspeisewasser geeignet.
• Die Wasseraufbereitung kann entfallen.
• Verwenden Sie einen Schmutzfänger „ST“ für die Nachspeisung mit einer
Filtermaschenweite von ≥ 0,25 mm.
Hinweis!
Sie benötigen die
Zustimmung des Lieferanten des Fernwärmewassers.
