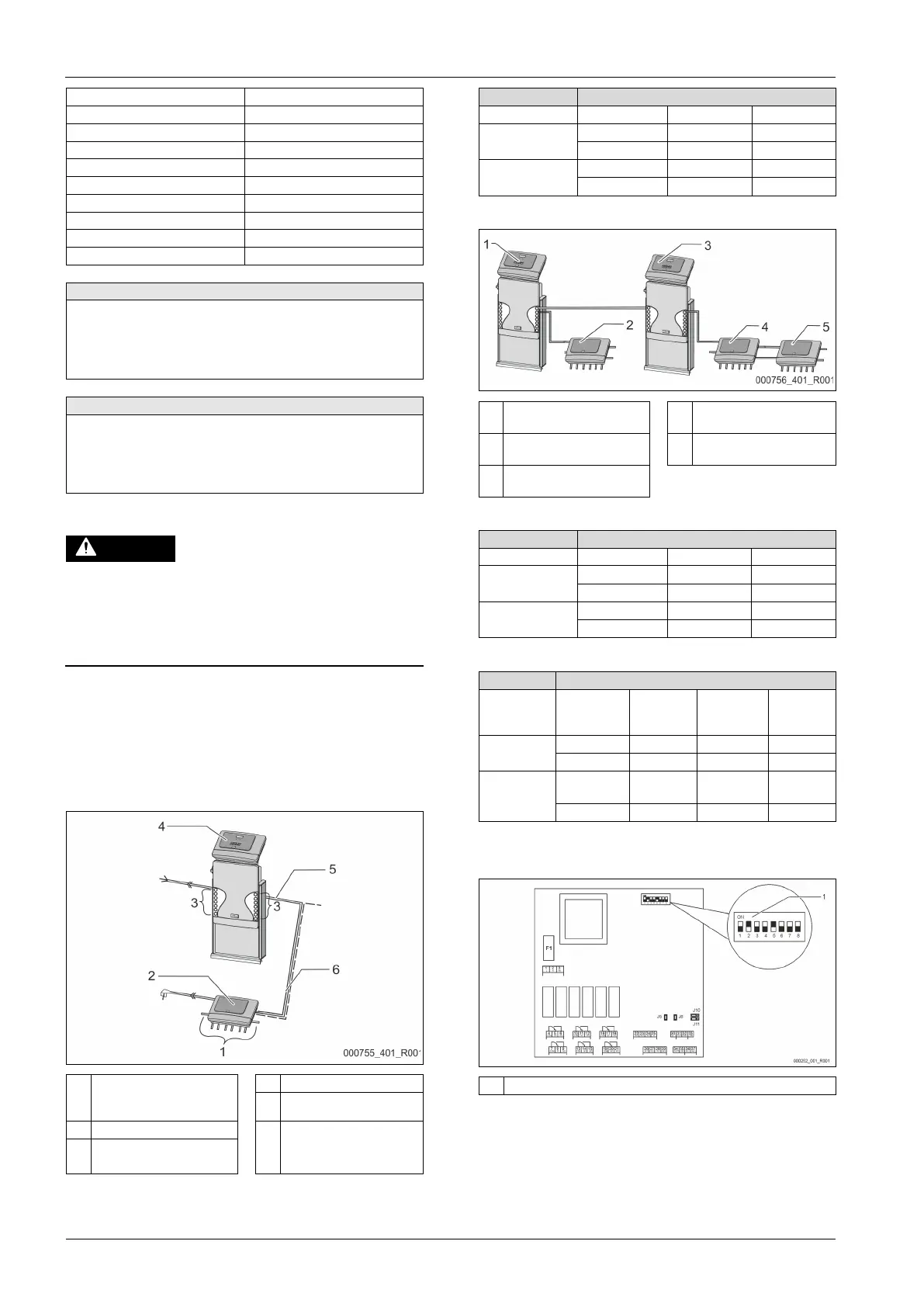

Reflex Variomat Touch VS 2-2/35 Original Operating Manual

I/O
-module (optionele uitbreidingsmodule)
336
— Nederlands Variomat Touch — 09.09.2022-Rev. C
Behuizing Kunststof behuizing
Breedte (B): 340 mm
Hoogte (H): 233,6 mm
Diepte (D): 77 mm
Gewicht: 2,0 kg
Toelaatbare bedrijfstemperatuur:
-5 °C – 55 °C
Toelaatbare opslagtemperatuur: -40 °C – 70 °C
Beschermingsklasse (IP): IP 64
Voedingsspanning: 230 V AC, 50 – 60 Hz (IEC 38)
Zekering (primair): 0,16 A traag
In-/uitgangen
• 6 potentiaalvrije relaisuitgangen (wisselcontacten)
• 3 digitale ingangen 230 V AC
• 3 digitale ingangen 24 V AC
• 2 analoge uitgangen (Deze zijn niet nodig, omdat ze al zijn
opgenomen in de Control Touch besturing.)
Interfaces naar de besturing
• RS-485
• 19,2 kbit/s
• Potentiaalvrij
• Aansluiting via steek- of schroefklemmen
• Protocol RSI-specifiek
5.2 Instellingen
GEVAAR
Gevaar voor elektrische schok!
Levensbedreigend letsel door elektrische schokken. In delen van de
printplaat in het apparaat kan een spanning van 230 V aanwezig, ofwel de
stekker losgekoppeld is van de voeding.
• Koppel de besturingseenheid van het apparaat volledig los van het
stroomnet, voordat u de afdekkappen verwijdert.
• Controleer of de printplaat spanningsvrij is.
5.2.1 Instellen van de afsluitweerstanden in RS-485-netwerken
Voorbeelden voor het activeren of deactiveren van de afsluitweerstanden in
RS-485-netwerken.
• Op de basisprintplaat van de besturing vindt u de optionele DIP-
schakelaars 1 en 2.
• Maximale lengte van 1000 meter voor de RS-485-verbinding
Apparaatbesturing met I/O-module
1
Relaisuitgangen van de I/O-
module*
• 6 digitale uitgangen
4 Besturing Control Touch:
5 RS-485-verbinding
2 I/O-module 6 Optionele RS-485-verbinding
• Master - slave
• Veldbus
3
Aansluitingen van de I/O-
leidingen
* De 2 analoge uitgangen zijn niet nodig, omdat de Control Touch besturing al
uitgerust is met twee analoge uitgangen voor druk- en niveaumeting.
Instellingen van de afsluitweerstanden
Jumper / schakelaar
Instellingen I/O-module Control Touch
Jumper J10
geactiveerd X ---
en J11
gedeactiveerd --- ---
DIP-schakelaar 1
geactiveerd --- X
en 2
gedeactiveerd
---
---
Apparaatbesturingen en I/O-module in de master-slave functie
1
Besturing Control Touch in de
master-functie
4
I/O-module voor de slave-
functie
2
I/O-module voor de master-
functie
5 I/O-module ter uitbreiding
3
Besturing Control Touch in de
slave-functie
Master-functie
Instellingen van de afsluitweerstanden
Jumper / schakelaar
Instellingen I/O-module Control Touch
Jumper J10
geactiveerd X ---
en J11
gedeactiveerd --- ---
DIP-schakelaar 1
geactiveerd --- X
en 2
gedeactiveerd --- ---
Slave-functie
Instellingen van de afsluitweerstanden
Jumper /
schakelaar
Instellingen I/O-module
I/O-module
ter
uitbreiding
Control
Touch
Jumper J10
geactiveerd --- X ---
en J11
gedeactiveerd X --- ---
DIP-schakelaar
1
geactiveerd --- --- X
en 2
gedeactiveerd --- --- ---
5.2.2 Instelling van het module-adres
Instelling van het module-adres op de basisprintplaat van de I/O-module
1
DIP-schakelaar
Standen van de DIP-schakelaars
DIP-schakelaars 1 – 4: • Voor het instellen van het module-adres
• Variabele instelling op “ON” (AAN) of
“OFF” (UIT)
DIP-schakelaar 5: • Permanent op stand “ON” (AAN)
DIP-schakelaars 6 – 8: • Voor interne testdoeleinden
• Tijdens bedrijf op positie “OFF” (UIT) gezet
