Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
• Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
• Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
Hinweis!
Der Betreiber hat beim Einbau des bauseitigen Sicherheitsventils
sicherzustellen, dass beim Abblasen keine Gefahr entsteht.
Hinweis!
Ausrüstungsteile mit Sicherheitsfunktion zur wasserseitigen
Druckbegrenzung nach Druckgeräterichtlinie 2014/68/EU und
Temperaturbegrenzung nach Druckgeräterichtlinie 2014/68/EU
gehören
nicht zum Lieferumfang.
Die Absicherung gegen wasserseitigen Druck und Temperatur erfolgt
bauseits durch den Betreiber.
4 Gerätebeschreibung
4.1 Beschreibung
Der Variomat mit Touch Steuerung ist eine pumpengesteuerte Druckhalte-,
Entgasungs- und Nachspeisestation für Heiz- und Kühlwassersysteme. Im
Wesentlichen besteht der Variomat aus einer Steuereinheit mit Pumpen und
mindestens einem Ausdehnungsgefäß. Eine Membrane im Ausdehnungsgefäß
trennt es in einen Luft- und einen Wasserraum. So wird das Eindringen von
Luftsauerstoff in das Ausdehnungswasser verhindert.
Der Variomat mit Touch Steuerung bietet folgende Sicherheiten:
• Optimierung aller Abläufe zur Druckhaltung, Entgasung und
Nachspeisung.
– Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung
mit automatischer Nachspeisung.
– Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
– Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus
dem Füll- und Nachspeisewasser.

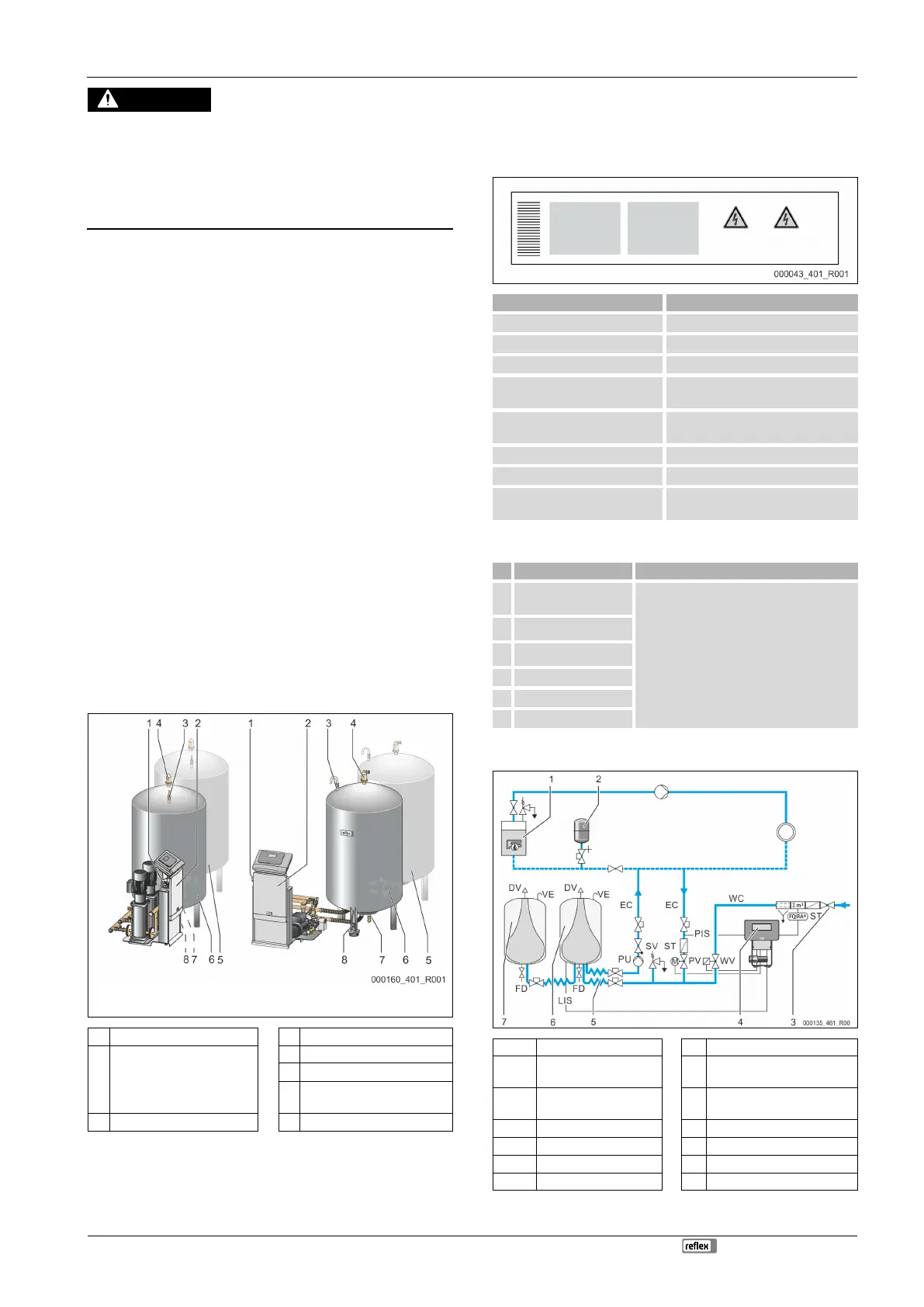

4.2 Übersichtsdarstellung
Variomat mit Touch-Steuerung und
zwei Pumpen
Variomat mit Touch-Steuerung und
einer Pumpe
1 Hauptschalter 4 Entgasungsventil „DV“
2 Steuereinheit
• Pumpe(en)
• Steuerung „Reflex
Control Touch“
5 Folgegefäß „VF“
6 Grundgefäß „VF“
7
Füll- und Entleerungshahn
„FD“
3 Be- und Entlüftung „VE“ 8 Niveaumessung „LIS“
4.3 Identifikation
4.3.1 Typenschild
Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr, zur
Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Serial No. Seriennummer
Min. / max. allowable pressure PS Minimaler / Maximaler zulässiger Druck
Max. allowable flow temperature of
system
Maximal zulässige Vorlauftemperatur
des Systems
Min. / max. working temperature
TS
Min. / max. Betriebstemperatur (TS)
Year of manufacture Herstelljahr
Max. system pressure Max. Systemdruck
Min. operating pressure set up on
site
Mindestbetriebsdruck bauseits
eingestellt
4.3.2 Typenschlüssel
Typenschlüssel (Beispiel)
1
Bezeichnung der
Steuereinheit
2 Pumpenanzahl Variomat VS 2-
1,
VG 500 l, VF 500 l
3 Grundgefäß „VG“ 1 2 3 4 5 6
4 Nennvolumen
5 Folgegefäß „VF“
4.4 Funktion
1 Heizungsanlage WV Nachspeiseventil
2
Druckausdehnungsgefäß
„MAG“
PIS Drucksensor
3 Reflex Fillset Impuls PV
Überströmventil
(Motorkugelhahn)
4 Steuereinheit PU Pumpe (Druckerhaltung)
5 Hydraulische Zuläufe SV Sicherheitsventil
6 Luftraum Grundgefäß EC Ausdehnungsleitung
7 Luftraum Folgegefäß FD Füll- und Entleerungshahn
