Variomat Touch — 09.09.2022-Rev. C
Português —
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento podem
causar queimaduras na pele.
• Usar luvas de proteção.
• Afixar avisos nas proximidades do aparelho que alertem para estes
Perigo de ferimentos devido a quedas ou pancadas
Podem ocorrer contusões devido a quedas ou pancadas em partes da
instalação durante a montagem.
• Usar equipamento de proteção individual (capacete de proteção,
vestuário de proteção, luvas de proteção, calçado de segurança).
Nota!
Confirmar a correta realização da
montagem e colocação em serviço no
certificado de montagem, colocação em serviço e manutenção. Este é o
pressuposto para as reclamações de garantia.
A primeira colocação em serviço e a manutenção anual devem ser
confiadas ao serviço de assistência da Reflex.
7.1 Condições de montagem
7.1.1 Verificação do estado de fornecimento
O aparelho é cuidadosamente verificado e embalado antes do fornecimento. No
entanto, podem ocorrer danos durante o transporte.
Proceder como se segue:
1. Verificar, após a receção da mercadoria, se o equipamento
• está completo
• apresenta eventuais danos de transporte.
2. Documentar os danos.
3. Contactar a empresa de transporte para reclamar os danos.
7.2 Preparativos
Estado do aparelho fornecido:
• Verificar se todas as uniões roscadas do aparelho estão firmes. Se
necessário, apertar os parafusos.
Preparativos para a montagem do aparelho:
• Impedir o acesso de pessoas não autorizadas.
• Espaço bem ventilado e abrigado da geada.
– Temperatura ambiente 0 °C a 45 °C (32 °F a 113 °F).
• Piso plano com capacidade de carga.
– Assegurar que o piso tem capacidade de carga suficiente durante o
enchimento dos vasos.
– Assegurar que a unidade de controlo e os vasos são colocados numa
superfície plana.
• Possibilidade de enchimento e escoamento de água.
– Disponibilizar uma ligação de enchimento DN 15 segundo
DIN 1988 - 100 e EN 1717.
– Disponibilizar um dispositivo de adição de água fria opcional.
– Disponibilizar um ponto de escoamento para a água de
esvaziamento.
• Ligação elétrica, 6 "Dados técnicos", 104.
• Utilizar exclusivamente dispositivos de transporte e elevação autorizados.
– Os olhais de elevação nos vasos estão previstos para a instalação
vertical de acordo com DIN 28086. Destinam-se exclusivamente a ser
utilizados como meios auxiliares de montagem durante a instalação.
Para o transporte de vasos com dois olhais de elevação deve utilizada
uma travessa.
• No dimensionamento não foram consideradas quaisquer forças de
aceleração laterais e longitudinais. Caso possam ocorrer cargas deste tipo,
deve ser fornecida e acordada uma prova em separado.
7.3 Procedimento
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
• As tubagens de distribuição devem ser ligadas sem sujeição a força
nem torção e instaladas de modo a não sofrerem vibrações.
• Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
• Em caso de dúvidas, contacte o Reflex After Sales & Service.
Realizar os seguintes trabalhos para a montagem:
• Posicionar o aparelho.
• Instalar o depósito base e, opcionalmente, os depósitos secundários.
• Estabelecer as ligações de entrada de água entre a unidade de comando e
a instalação.
• Realizar as interfaces de acordo com os esquema de terminais.
• Ligar os depósitos secundários opcionais, no lado de entrada de água,
entre si e ao depósito base.
Nota!
Durante a montagem, ter em atenção a operação dos acessórios e as
possibilidades de alimentação das tubagens de ligação.
7.3.1 Posicionamento
Definir a posição da unidade de comando, dos vasos básicos e, se for caso disso,
dos vasos secundários.
• Variomat 2-1:
– A unidade de comando pode ser colocada de ambos os lados, ao lado
ou à frente do vaso básico. A distância entre a unidade de comando e
o vaso básico é determinada pelo comprimento do conjunto de
ligação fornecido com o equipamento.
• Variomat 2-2:
– A unidade de comando pode ser colocada à esquerda ou à direita do
vaso básico. A distância entre a unidade de comando e o vaso básico
é determinada pelo comprimento do conjunto de ligação fornecido
com o equipamento.

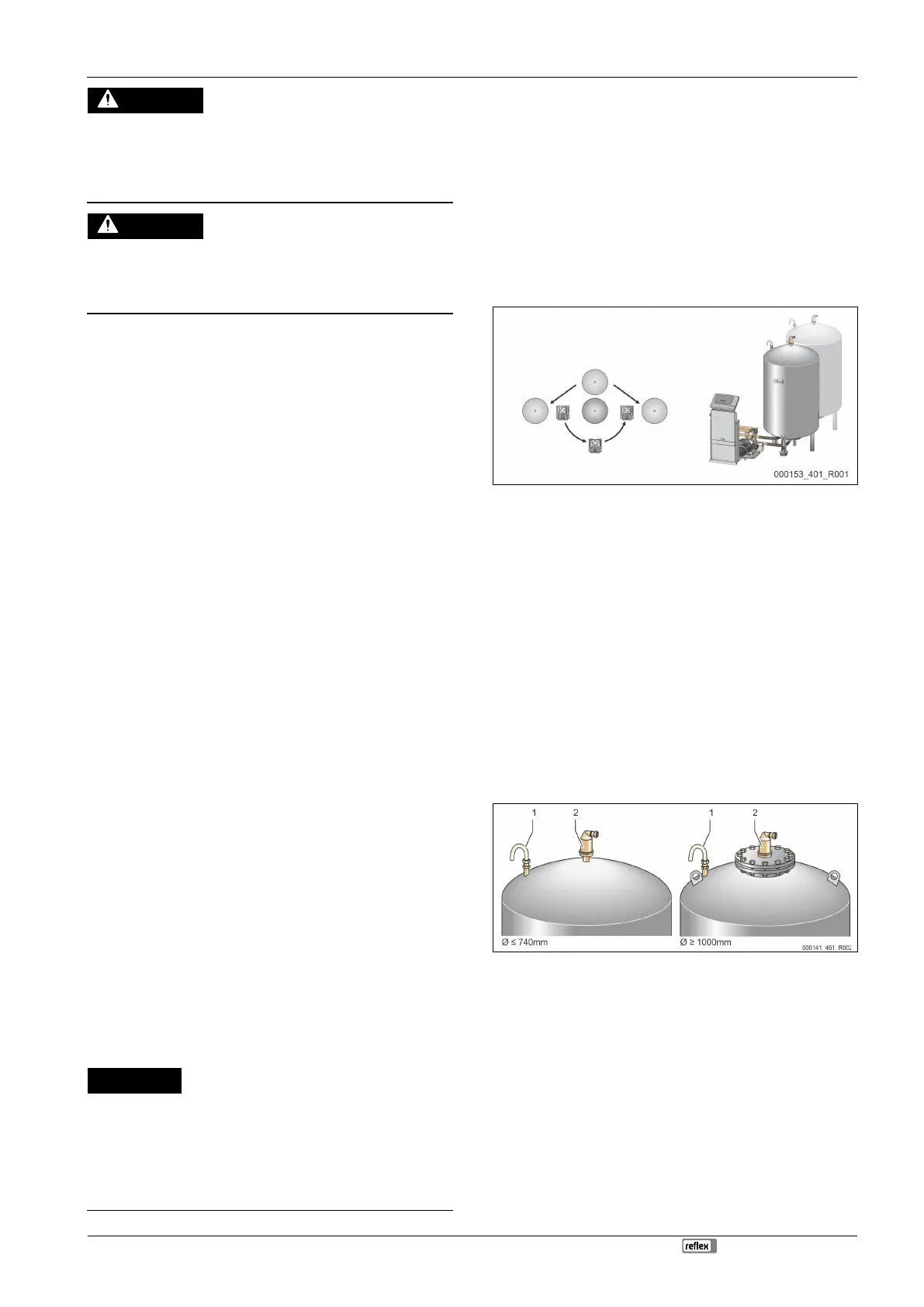

7.3.2 Montagem dos componentes acessórios para os depósitos
Os anexos estão acondicionados num saco de plástico fixado num dos pés dos
vasos.
• Cotovelo de compensação da pressão (1).
• Reflex Exvoid com válvula de retenção pré-montada (2)
• Célula de pesagem "LIS"
Realizar os seguintes trabalhos de montagem dos anexos:
1. Montar o Reflex Exvoid (2) na ligação do respetivo vaso.
2. Remover a tampa de proteção da válvula de retenção.
3. Com a ajuda da união de compressão, montar o cotovelo de compensação
da pressão (1) nos vasos para ventilação e purga.
Nota!
Montar a célula de pesagem de medição da pressão "LIS" apenas após a
montagem definitiva do vaso primário,
7.3.3 "Montagem dos
Nota!
Não fechar a ventilação e purga, para garantir uma operação sem
problemas.
