Module E/S (module d’extension optionnel)
Variomat Touch — 09.09.2022-Rev. C Français —
55
Fonction Esclave
Réglages des résistances terminales
Cavalier /
Commutateur
Paramètres Module E/S
Module E/S
pour
l’extension
Control
Touch
Cavalier J10
activé --- X ---
et J11
désactivé X --- ---
Commutateur
DIP 1
activé --- --- X
et 2
désactivé --- --- ---

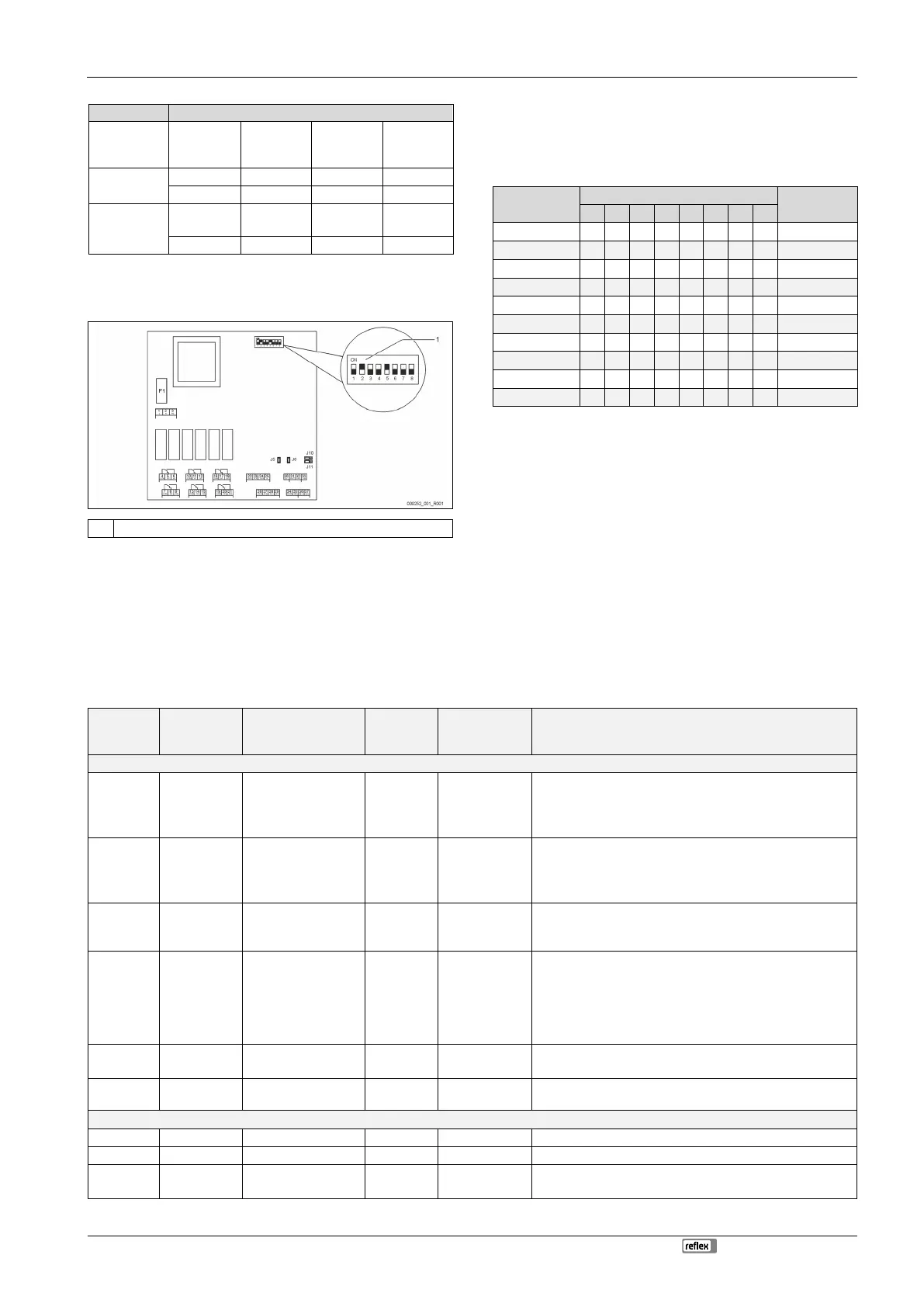

5.2.2 Réglage de l’adresse du module
Définition de l’adresse du module sur la carte-mère du module E/S
1
Commutateur DIP
Position des commutateurs DIP
Commutateur DIP 1 à 4 :
• Pour la configuration de l’adresse du
module
• Réglage variable sur ON ou OFF
Commutateur DIP 5 : • En permanence en position ON
Commutateur DIP 6 à 8 : • À des fins de test interne
• Pendant le fonctionnement en position OFF
Configurez l’adresse du module avec les commutateur DIP 1 à 4.
Procédez comme suit :
1. Débranchez la fiche de secteur du module E/S.
2. Ouvrez le couvercle du boîtier.
3. Basculez les commutateurs DIP 1 à 4 en position ON ou OFF.
Adresse du
module
Commutateur DIP
Utilisation pour
les modules
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
5.2.3 Réglages par défaut du module E/S
Les entrées et sorties du module E/S sont configurées en usine avec des réglages
par défaut.
Si nécessaire, les réglages par défaut peuvent être modifiés et adaptés aux
conditions locales.
Le déclenchement des entrées 1 à 6 du module E/S est indiqué dans la mémoire
des erreurs de la commande de l’appareil.

Remarque !
•
Les réglages par défaut s’appliquent à partir de la version V1.10
du logiciel.
•
En option, toutes les entrées et sorties numériques sont librement
configurables. Le réglage est effectué par le service après-vente
du fabricant Reflex,  13.1 "Service après-vente du fabricant
Reflex",  73
Emplacement
Évaluation du
signal
Texte du message
Entrée dans la
mémoire des
défauts
Priorité avant le
déroulement
Le signal sur l’entrée provoque l’action suivante
ENTRÉES
1
Contact à
ouverture
Surveillance externe de
la température
Oui Oui • Les électrovannes sont fermées.
• Électrovanne (2) dans conduite de décharge (1)
• Électrovanne (3) dans conduite de décharge (2)
• Le relais de sortie (1) est commuté.
2
Contact à
ouverture
Signal externe, pression
minimale
Oui Non • Les électrovannes sont fermées.
• Électrovanne (2) dans conduite de décharge (1)
• Électrovanne (3) dans conduite de décharge (2)
• Le relais de sortie (2) est commuté.
3
Contact à
ouverture
Réalimentation manuelle Oui Oui
• L’électrovanne (1) dans la conduite de réalimentation s’ouvre
manuellement.
• Le relais de sortie (5) est commuté.
4
Contact à
fermeture
Arrêt d’urgence Oui Oui • Les pompes (1) et (2) sont désactivées.
• Les électrovannes (2) et (3) dans la conduite de décharge sont
fermées.
• L’électrovanne (1) dans la conduite de réalimentation est
fermée.
• Active un « Défaut collectif » sur la commande de l’appareil.
5
Contact à
fermeture
Pompe manuelle 1 Oui Oui • La pompe (1) s’enclenche manuellement.
• Le relais de sortie (5) est commuté.
6
Contact à
fermeture
Décharge manuelle 1 Oui Oui L’électrovanne (1) est ouverte.
SORTIES
1 Changeur --- --- --- Voir Entrée 1
2 Changeur --- --- --- Voir Entrée 2
3 Changeur --- --- --- • Passage sous la pression minimale.
• Message « ER 01 » sur la commande
