I/O modulis (papildu paplašināšanas modulis)
Variomat Touch — 09.09.2022-Rev. C Latviski —
291
5.2.3 I/O moduļa standarta iestatījumi
I/O moduļa ieejām un izejām ir uzstādīti standarta iestatījumi.
Nepieciešamības gadījumā standarta iestatījumus var mainīt un pielāgot
vietējiem apstākļiem.
I/O moduļa 1. – 6. ieeju nostrāde tiek attēlota iekārtas vadības sistēmas kļūdu
atmiņā.

Norādījums!
•
Noklusējuma iestatījumi ir spēkā no programmatūras versijas
V1.10.
•
Papildiespējas gadījumā visas digitālās ieejas un izejas ir brīvi
iestatāmas. Iestatījumus veic „Reflex” rūpnīcas klientu dienests,
 13.1 "„Reflex” rūpnīcas klientu dienests",  308
Vieta
Signāla analīze
Ziņojuma teksts
Kļūdu atmiņas
ieraksts
Prioritāte pirms
norises
Ieejas signāls rada šādu darbību
IEEJAS
1 Atvērējs
Ārējā temperatūras
kontrole
Jā Jā • Magnētiskie vārsti ir aizvērti.
• Magnētiskais vārsts (2) pārplūdes līnijā (1)
• Magnētiskais vārsts (3) pārplūdes līnijā (2)
• Izejas relejs (1) tiek pārslēgts.
2 Atvērējs
Ārējais signāls, minimālais
spiediens
Jā Nē • Magnētiskie vārsti ir aizvērti.
• Magnētiskais vārsts (2) pārplūdes līnijā (1)
• Magnētiskais vārsts (3) pārplūdes līnijā (2)
• Izejas relejs (2) tiek pārslēgts.
3 Atvērējs Manuālā papildināšana Jā Jā • Papildināšanas caurules magnētiskais vārsts (1) tiek atvērts manuāli.
• Izejas relejs (5) tiek pārslēgts.
4 Aizvērējs Ārkārtas izsl. Jā Jā • (1) un (2) sūknis ir izslēgts.
• Papildināšanas caurules (2) un (3) magnētiskie vārsti ir aizvērti.
• Papildināšanas caurules Magnētiskais vārsts (1) ir aizvērts.
• Iekārtas vadības sistēmā aktivizē „Vispārīgu traucējumu”.
5 Aizvērējs 1. manuālais sūknis Jā Jā • Sūknis (1) tiek ieslēgts manuāli.
• Izejas relejs (5) tiek pārslēgts.
6 Aizvērējs Manuāla pārpl.-1 Jā Jā Magnētiskais vārsts (1) ir atvērts.
IZEJAS
1 Pārveidotājs --- --- --- Skatiet 1. ieeju
2
Pārveidotājs
---
---
---
Skatiet 2. ieeju
3 Pārveidotājs --- --- --- • Spiediens ir mazāks par minimālo vērtību.
• Vadības sistēma attēlo ziņojumu „ER 01”
4 Pārveidotājs --- --- --- • Pārsniegts maksimālais spiediens
• Vadības sistēma attēlo ziņojumu „ER 10”
5 Pārveidotājs --- --- --- Pārslēdzas manuālās darbības režīmā
Pārslēdzas dīkstāves režīmā
Pārslēdzas ar aktīvām ieejām 3,5,6
6 Pārveidotājs Papildināšanas kļūda --- --- • Pārsniegtas papildināšanas iestatījuma vērtības.
• Iekārtas vadības sistēmā aktivizē šādus ziņojumus:
• „ER 06” Papildināšanas laiks
• “ER 07” Papildināšanas cikli
• “ER 11” Papildināšanas daudzums
• “ER 15” Papildināšanas vārsts
• “ER 20” Maksimālais papildināšanas daudzums
5.3 Drošinātāju nomaiņa
BĪSTAMI
Strāvas trieciena draudi!
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā. Iekārtas shēmas
daļās pēc strāvas spraudņa
Atvienošanas no strāvas padeves var saglabāties 230 V spriegums.
• Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu
no strāvas padeves.
• Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.

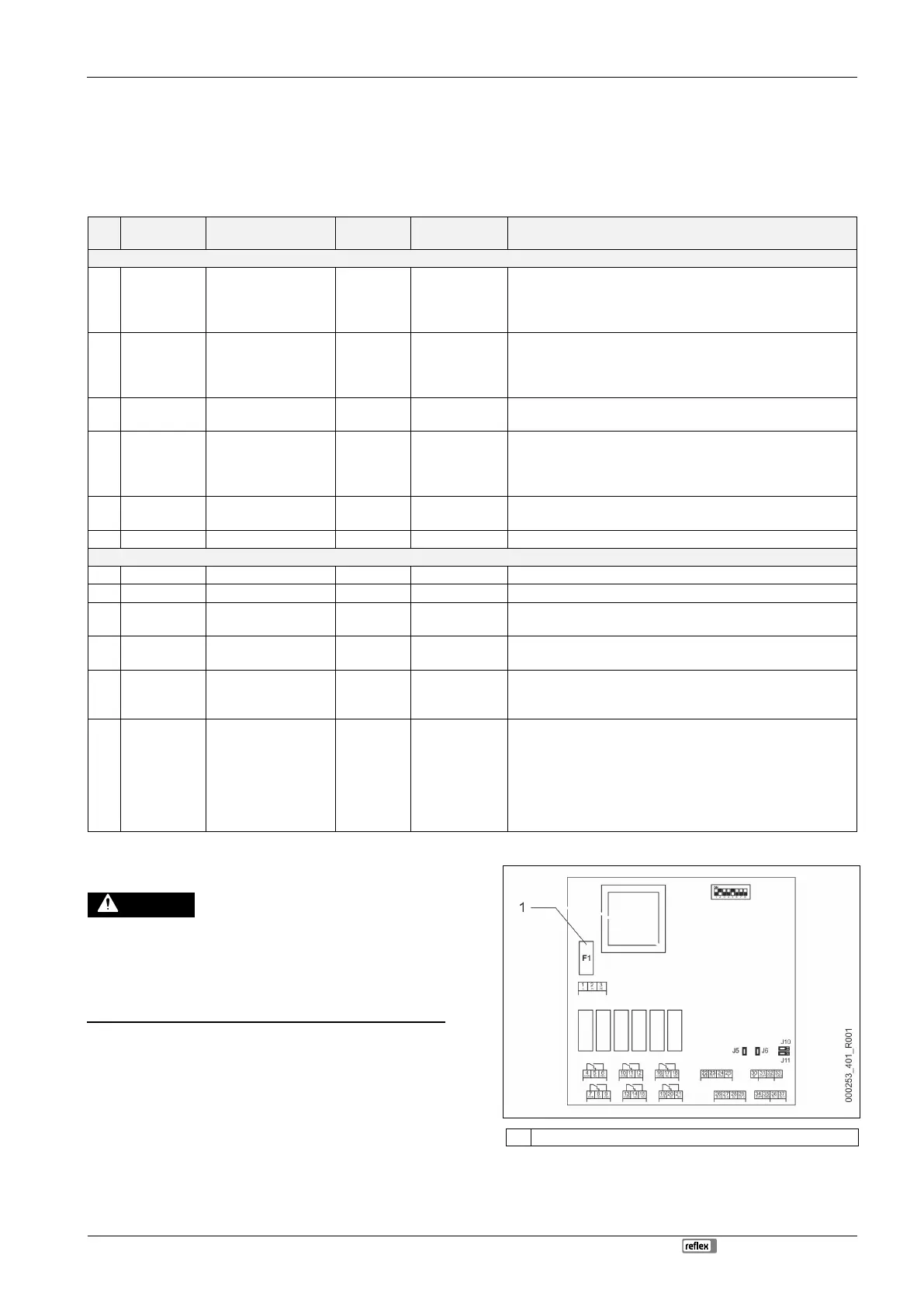

Drošinātājs atrodas uz I/O moduļa pamatshēmas.
1 Precīzais drošinātājs F1 (250 V, 0, 16 A, inerts)
Rīkojieties, kā aprakstīts tālāk.
1. Atvienojiet I/0 moduli no strāvas padeves.
• Atvienojiet tīkla spraudni no moduļa.
2. Atveriet spaiļu telpas vāku.
