ST Kir toplayıcısı
EC Hava tahliyesi hattı
• Tesisten gelen gaz zengini su için.
• Tesise giden gazı tahliye edilmiş su için.
LIS Seviye ölçümü
Bir sertlik giderme tesisi üzerinden su takviyesi.
• Tesis suyunun gaz tahliyesi için cihazı her zaman ana hacim akımına "V"
bağlayın. Merkezi geri dönüş eklemesinde veya hidrolik separatörlerde
bu, tesis tarafıdır. Isı üretecinin kazanında bir tekli koruma mevcuttur.
• Reflex Fillsoft sertlik giderme tesisleri ile donanımda Fillset Impuls
kullanın.
– Kumanda sistemi, su takviye miktarını değerlendirir ve sertlik
giderme kartuşlarının değiştirilmesi gerektiğini bildirir.
Bilgi!
Takviye suyunun kalitesi örn VDI
2035'in geçerli talimatlarına uygun
7.5 Elektrik bağlantısı
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
• Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
• Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir elektrik
teknisyeni tarafından ve yerel olarak yürürlükte olan elektro teknik
kurallara uygun şekilde gerçekleştirilmiş olduğundan emin olun.

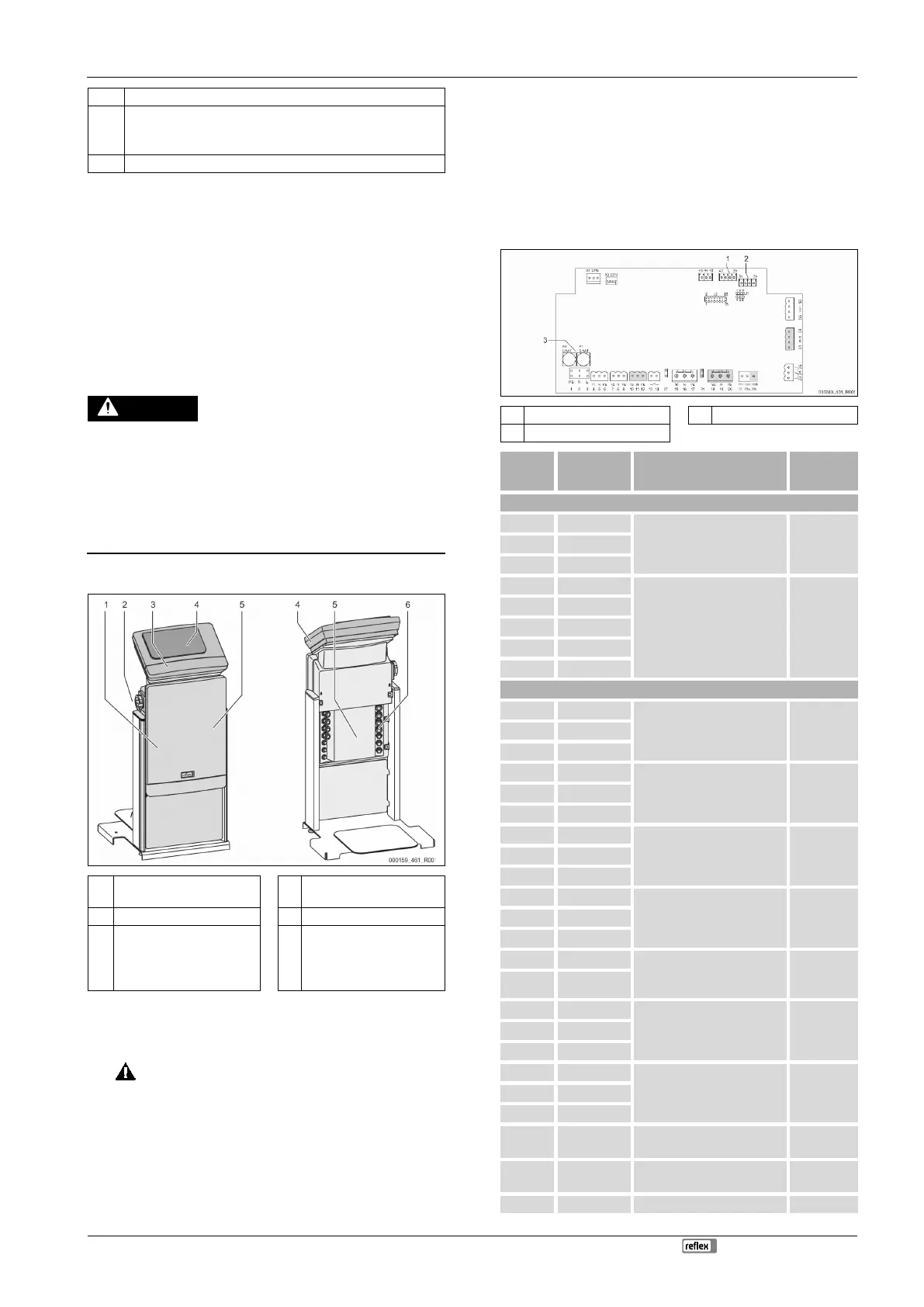

Elektrik bağlantısında bir bağlantı parçasıyla bir kumanda bölümü arasında
ayırt edilir.
1
Bağlantı parçası kapağı
(açılabilir)
4 Dokunmatik kumada
2 Ana şalter 5 Bağlantı parçasının arkası
3
Kumanda bölümü kapağı
(açılabilir)
• RS-485 arabirimleri
• Basınç ve seviye çıkışları
6 Kablo geçişleri
• Besleme ve sigorta
• Potansiyelsiz kontaklar
• Pompa "PU” bağlantısı.
Aşağıdaki açıklamalar standart tesislerle ilgilidir ve müşteriye ait gerekli
bağlantılarla sınırlıdır.
1. Tesisi gerilimsiz duruma getirin ve tekrar çalıştırmaya karşı emniyete alın.
2. Kapakları çıkarın.
TEHLİKE Elektrik çarpması nedeniyle hayati tehlikeye yol açabilecek
yaralanmalar. Cihaza ait devre kartının parçalarında şebeke fişinin gerilim
beslemesinden çıkartılmasından sonra da 230 V seviyesinde gerilim
bulunabilir. Kapakların çıkarılmasından önce cihazın kumandasını
tamamen gerilim beslemesinden ayırın. Devre kartının gerilimsiz olup
olmadığını kontrol edin.
3. Bağlantı parçasının arkasındaki kablo deliği için uygun bir cıvatalı kablo
bağlantısı kullanın. Örneğin M16 veya M20.
4. Yerleştirilecek tüm kabloları cıvatalı kablo bağlantılarından geçirin.
5. Tüm kabloları bağlantı planlarına göre bağlayın.
– Müşteriye ait sigortaya bağlı olarak cihazın bağlantı güçlerini
dikkate alın, 6 "Teknik veriler", 506.
6. Kapağı monte edin.
7. Elektrik fişini 230 V güç kaynağına takın.
8. Tesisi açın.
Elektrik bağlantısı tamamlanmış.
7.5.1 Terminal şeması
7.5.2 Bağlantı parçasının bağlantı planı
1 Basınç 3 Sigortalar
2 Seviye
Besleme
X0/1 L
Besleme 230 V, maksimum 16 A Sahada X0/2 N
X0/3 PE
X0/1 L1
Besleme 400 V,
azami 20 A
(Sadece Variomat Giga ve
Variomat 140 için geçerlidir!)
sahada
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
1 PE
Besleme gerilimi
fabrika
tarafından
2 N
3 L
4 Y1
Su takviyesi WV için solenoid
vana
fabrika
tarafından
5 N
6 PE
7 Y2
Taşma valfi PV 1 (motorlu
küresel vana veya solenoid
vana)
---
9 PE
10 Y3
Taşma valfi PV 2 (motorlu
küresel vana veya solenoid
vana)
--- 11 N
12 PE
13
Kuru çalışma koruması mesajı
(potansiyelsiz)
Azami 230 V, 2 A
sahada,
opsiyonel
14
15 M1
Pompa PU 1
fabrika
tarafından
16 N
17 PE
18 M2
Pompa PU 2
fabrika
tarafından
20 PE
21 FB1
Pompa 1 gerilim kontrolü
fabrika
tarafından
22a FB2a
Pompa 2 gerilim kontrolü
fabrika
tarafından
22b FB2b --- ---
